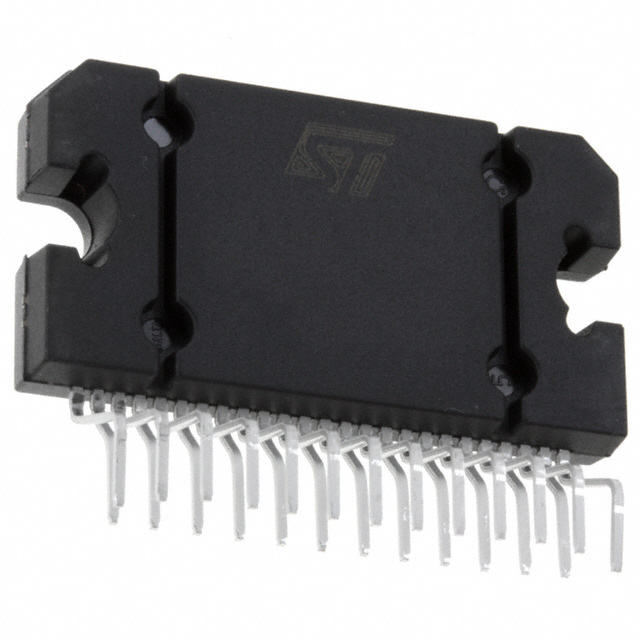

TDA7490

产品分类: 多媒体放大器
厂牌: STMICROELECTRONICS
产品描述: 1-Channel (Mono) or 2-Channel (Stereo) 50*1 @ 16Ω,25*2 @ 8Ω 通孔安装
供应商型号: 497-3985-5-ND
供应商: Digi-Key
标准整包数: 357
STMICROELECTRONICS 多媒体放大器 TDA7490

TDA7490概述

    TDA7490 双音频D类放大器的技术手册

    1. 产品简介


    TDA7490是一款高性能的双通道音频D类放大器,由STMicroelectronics设计并封装于Flexiwatt 25封装内。它专为高效率应用而设计,适用于电视和家庭音响系统等消费电子产品。通过提供每通道25W的输出功率(8Ω负载下THD=10%)以及单通道50W的桥接配置(BTL),该芯片可以轻松驱动高质量的立体声扬声器。此外,它具有短路保护、热过载保护、外部同步等功能,是现代音频系统的理想选择。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 输出功率(每通道) | 25W | (THD=10%) |
    | 额定电源电压范围 | ±10至±25 | V |
    | 总效率 | 高达90% | (典型值) |
    | 热阻抗(结到外壳) | 1 | °C/W |
    | 开关频率 | 100~230 | kHz |
    | 短路保护 | 支持 |
    | 热过载保护 | 支持 |
    | 起始待机范围 | 0~7 | V |
    | 启动和静音范围 | 1.7~2.5 | V |

    3. 产品特点和优势


    1. 高效率设计:支持高达90%的效率,特别适合低功耗需求的应用场景。
    2. 大范围供电电压:可适应±10V到±25V的宽电压范围,适应多种应用场景。
    3. 外部同步能力:可通过设置外接时钟实现外部同步,便于多模块协同工作。
    4. 保护机制完善:内置短路保护和热过载保护功能,提高了系统的可靠性。
    5. 桥接模式支持:可通过桥接配置获得更高的单通道输出功率,满足大功率需求。
    6. 灵活连接:采用Flexiwatt 25封装,体积紧凑且易于布局。

    4. 应用案例和使用建议


    应用案例
    - 电视音响系统:由于其高效能和高可靠性,TDA7490常用于现代液晶电视和智能电视的音频子系统。
    - 家庭影院设备:通过桥接配置,它能够驱动更大的扬声器系统,提供更强劲的低频表现。
    使用建议
    1. 在设计电路时,确保滤波电感和电容匹配负载要求(例如8Ω负载时,L=30μH,C=220nF)。
    2. 建议将电源电压保持在推荐范围内(±10V至±25V),以避免因过高电压引起的过热问题。
    3. 使用外部同步功能时,需注意时钟信号的稳定性,以避免误触发。

    5. 兼容性和支持


    - 兼容性:TDA7490兼容广泛的外围器件和接口标准,便于集成到现有设计中。
    - 技术支持:STMicroelectronics提供了详尽的文档和支持服务,包括设计指南和故障排除手册。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出功率不足 | 检查负载阻抗是否符合要求,调整滤波参数。 |
    | 过热保护触发 | 检查散热设计,适当降低输入电压或增加散热片。 |
    | 音质失真 | 检查滤波元件是否符合设计规范,调整反馈回路增益。 |

    7. 总结和推荐


    TDA7490是一款高度集成且功能强大的音频放大器,尤其适合对效率和性能要求较高的应用场合。凭借其出色的功率输出、多重保护机制和灵活的配置选项,它在市场上具有很强的竞争力。对于需要高效能音频放大解决方案的设计工程师而言,这款产品值得优先考虑。
    推荐指数:★★★★☆
    适用场景:电视音响系统、家庭影院设备等。
    如需进一步技术支持或样品获取,请联系STMicroelectronics官方渠道。

TDA7490参数

参数
最大输出功率 50*1 @ 16Ω,25*2 @ 8Ω
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 -
最小工作供电电压 -
THD + 噪声 -
输出类型 1-Channel (Mono) or 2-Channel (Stereo)
放大器类型 -
安装方式 通孔安装
包装方式 管装
