TDA7576B

产品分类: 多媒体放大器
厂牌: STMICROELECTRONICS
产品描述: 0.05%@ 4W 2-Channel (Stereo) 8V 45*2 @ 4Ω 32V 4Ω AB 类 MULTIWATT-15 垂直安装,通孔安装
供应商型号: TDA7576B
供应商: 国内现货
标准整包数: 25

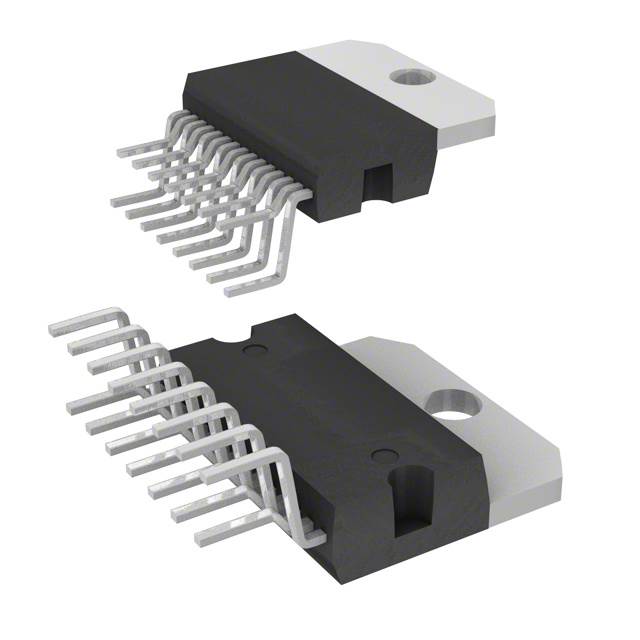

STMICROELECTRONICS 多媒体放大器 TDA7576B

TDA7576B概述

    TDA7576B 双桥式MOSFET功率放大器

    1. 产品简介


    TDA7576B 是一款专为24V电源系统设计的双桥式功率放大器,采用多级工艺制造。它内置了MOSFET输出功率级,能够提供高达2 x 20W@4Ω(24V,1kHz,10% THD)的高输出功率。此芯片特别适用于卡车和客车的应用,能够实现卓越的失真性能并简化外部组件需求。

    2. 技术参数


    以下是TDA7576B的主要技术规格:
    - 供电电压:24V电池操作
    - 输出功率:2 x 20W@4Ω(24V,1kHz,10% THD)
    - 绝对最大额定值:
    - 工作电压范围:8V至32V
    - 峰值供电电压:60V(在非工作状态下)
    - 最大直流供电电压:36V
    - 热阻(junction-to-case):最大2°C/W
    - 电气特性:
    - 输入阻抗:50kΩ
    - 噪声电压:在静音模式下,输出噪声电压小于60μV到100μV
    - 总谐波失真(THD):在输出功率为4W,频率为1kHz时,失真度小于0.05%
    - 交叉失真:频率为1kHz和10kHz时,交叉失真分别小于45dB和60dB
    - 电压增益:25dB到27dB
    - 热保护:
    - 过温保护
    - 短路保护(接地、供电电压及负载两端)
    - 电磁干扰保护(ESD)

    3. 产品特点和优势


    - 集成多种功能:包含片上诊断引脚,支持短路检测、热保护和削波检测。
    - 低功耗设计:内部已固定增益,减少了外部补偿所需的外部组件。
    - 易于使用:无需外部解耦电容、无自举电容器、无外部补偿。
    - 高可靠性:提供短路、过温保护以及电磁干扰保护。

    4. 应用案例和使用建议


    - 应用案例:适用于卡车和客车中的音响系统,能够满足车辆音频系统的高功率需求。
    - 使用建议:
    - 电源电压:确保电源电压在规定的范围内,以避免过压或欠压导致的损坏。
    - 散热设计:鉴于高功率输出和内部温度限制,设计时必须考虑散热方案,确保散热片能够有效散热。

    5. 兼容性和支持


    - 兼容性:TDA7576B与多种类型的24V供电系统兼容,特别是在卡车和客车音响系统中。
    - 支持和维护:制造商提供了详尽的技术文档和支持服务,可在线访问以获取最新资料。

    6. 常见问题与解决方案


    - 问题:过温保护频繁触发
    - 解决方案:检查散热系统是否正常工作,必要时升级散热片。
    - 问题:输出信号不稳定
    - 解决方案:检查输入信号是否稳定,确保外部接线良好。
    - 问题:噪声水平过高
    - 解决方案:检查电源线路是否有电磁干扰,可以尝试增加滤波电容以减少噪声。

    7. 总结和推荐


    总结:TDA7576B是一款高效且可靠的产品,其强大的特性使其非常适合于24V车辆音频系统。特别是其紧凑的设计和丰富的保护功能使其在实际应用中具有很强的市场竞争力。
    推荐:强烈推荐使用TDA7576B,尤其是在需要高功率输出和高可靠性的场合。结合有效的散热措施,该芯片能够在各种车辆应用中表现出色。

TDA7576B参数

参数
THD + 噪声 0.05%@ 4W
输出类型 2-Channel (Stereo)
放大器类型 AB 类
最大输出功率 45*2 @ 4Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 32V
最小工作供电电压 8V
19.6mm(Min)
5mm(Max)
21mm(Max)
通用封装 MULTIWATT-15
安装方式 垂直安装,通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

TDA7576B厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TDA7576B数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 多媒体放大器 STMICROELECTRONICS TDA7576B TDA7576B数据手册

TDA7576B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 15.0183
50+ ¥ 13.7973
75+ ¥ 13.5531
125+ ¥ 13.1868
库存: 1000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 375.45
