TS4995EIJT

产品分类: 多媒体放大器
厂牌: STMICROELECTRONICS
产品描述: 0.5%@ 8Ω @ 850mW 1-Channel (Mono) 2.5V 1.2*1 @ 8Ω 5.5V 8Ω AB 类 贴片安装,黏合安装 1.63mm*1.63mm*350μm
供应商型号: CY-TS4995EIJT
供应商:
标准整包数: 1
STMICROELECTRONICS 多媒体放大器 TS4995EIJT

TS4995EIJT概述

    TS4995 音频功率放大器技术手册

    产品简介


    TS4995 是一款高性能音频功率放大器,适用于各种便携式音频设备,包括手机(蜂窝和无绳)、PDA、笔记本电脑和平板电脑。这款差分输入音频功率放大器具有可选待机模式和6 dB固定增益,可在2.5 V至5.5 V的电源电压范围内工作。

    技术参数


    TS4995 的技术规格和性能参数如下:
    - 供电范围: 2.5 V 至 5.5 V
    - 输出功率: 在5 V时为1.2 W(8 Ω负载,THD+N=1%,f=1 kHz)
    - 静态电流: 待机电流最低可达10 nA
    - 固定增益: 6 dB
    - 启动时间: 通常为10 ms(典型值)

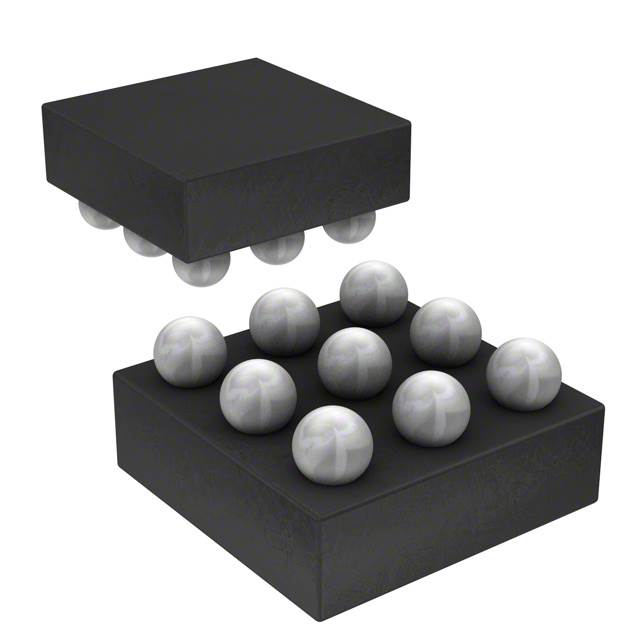

    - 封装: 9-bump倒装芯片(300 μm焊盘直径)

    产品特点和优势


    TS4995 主要特点包括:
    - 差分输入:能够提供出色的噪声免疫能力。
    - 低功耗:在待机模式下电流极低,仅为10 nA。
    - 快速启动:典型启动时间为10 ms,非常适合需要快速响应的应用场景。
    - 集成固定增益:减少外部组件数量,简化电路设计。
    - 防过热保护:内部热关断保护功能可以防止短路情况下的损坏。

    应用案例和使用建议


    TS4995 在实际应用中常用于移动电话、PDA、笔记本电脑及其它便携式音频设备。为了实现最佳性能,可以考虑以下几点建议:
    - 使用合适的旁路电容以确保稳定的电源供应。
    - 考虑负载电阻选择,推荐使用8 Ω的负载电阻,以获得最佳输出功率和性能。

    兼容性和支持


    TS4995 可与常见的数字信号处理器(DSP)和音频处理芯片配合使用,具备良好的兼容性。STMicroelectronics(意法半导体)公司为其提供全面的技术支持和服务,包括产品文档、参考设计和技术支持热线。

    常见问题与解决方案


    - 问题1: 设备在启动时出现噪音或失真。
    - 解决方案: 检查输入信号是否超出供电范围(最大不应超过VCC+0.3 V)。确保所有连接点正确接地。

    - 问题2: 设备在待机模式下消耗较高电流。
    - 解决方案: 检查待机电压控制引脚(STBY)的设置,确保其在待机状态下的有效电平(VSM=GND 或 VSM=VCC)。

    总结和推荐


    TS4995 是一款非常出色的音频功率放大器,具备高效率、低功耗和快速启动等优点。适合用于各类便携式音频设备。如果你正在寻找一个可靠性高且易于集成的音频放大器,TS4995 将是一个非常不错的选择。
    通过上述分析,可以看出 TS4995 不仅具备强大的技术规格,还在实际应用中表现出色,特别是在便携式音频设备中。如果您对这款产品有兴趣或有任何疑问,欢迎联系 STMicroelectronics(意法半导体)获取更多详细信息和支持。

TS4995EIJT参数

参数
THD + 噪声 0.5%@ 8Ω @ 850mW
输出类型 1-Channel (Mono)
放大器类型 AB 类
最大输出功率 1.2*1 @ 8Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 5.5V
最小工作供电电压 2.5V
长*宽*高 1.63mm*1.63mm*350μm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TS4995EIJT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TS4995EIJT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 多媒体放大器 STMICROELECTRONICS TS4995EIJT TS4995EIJT数据手册

TS4995EIJT封装设计

查看详情并下载
Symbol
Footprint
3D Model
