首页  >  产品百科  >  TDA7293V

TDA7293V

产品分类: 多媒体放大器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 音频放大器, MULTIWATT V封装, 类型:音频, 15引脚, 100W最大功率
供应商型号: TDA7293V
供应商: 国内现货
标准整包数: 1

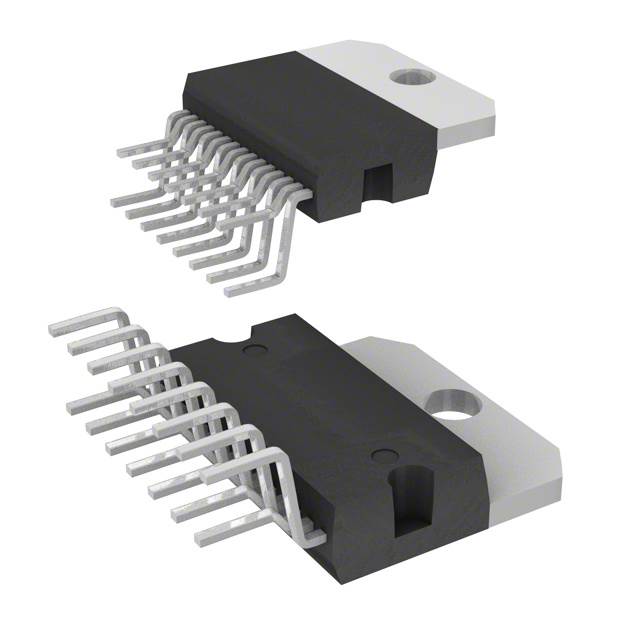

STMICROELECTRONICS 多媒体放大器 TDA7293V

TDA7293V概述

    # TDA7293 音频放大器技术手册解析

    产品简介


    基本信息
    TDA7293 是一款由意法半导体(STMicroelectronics)生产的单片集成音频功率放大器,专为高保真音响和家庭影院系统设计。其核心功能是提供高功率输出(100瓦,8欧姆负载下总谐波失真THD=10%),同时具备静音和待机功能,广泛应用于高端家庭音响、自供电扬声器以及顶级电视系统中。
    主要功能
    1. 高输出功率:在±40V电源电压下,可驱动4Ω至8Ω负载。
    2. DMOS功率级设计:结合了优异的线性度和高电流驱动能力。
    3. 独立的静音和待机模式:可通过外部控制引脚实现无噪声切换。
    4. 保护机制完善:包括短路保护、热关断、箝位检测等。
    5. 支持模块化连接:可并联多个芯片以提供更高功率。

    技术参数


    以下是 TDA7293 的关键技术规格:
    | 参数 | 范围/值 | 单位 |
    |
    | 供电电压范围 | ±12 至 ±50 | 伏特(V) |
    | 工作温度范围 | 0 至 70 | 摄氏度(°C) |
    | 最大输出电流 | 10 | 安培(A) |
    | 输出功率(THD=10%,4Ω负载) | 100 | 瓦特(W) |
    | 频率响应 | 20Hz 至 15kHz | 赫兹(Hz) |
    | 静态电流(典型值) | 50 至 100 | 毫安(mA) |
    | 声音失真率(典型值) | < 0.1 | 百分比(%) |
    备注:此芯片采用 BCD II 高压混合技术,确保高达±50V的工作电压范围,非常适合高压环境下的音频放大需求。

    产品特点和优势


    TDA7293 的核心优势在于以下几点:
    1. 高可靠性:通过采用DMOS技术规避了二极管效应,大幅提升了安全工作区域(SOA),保障长时间稳定运行。
    2. 多功能性:内置多种保护电路(如短路保护、热关断),同时支持远程静音和待机操作。
    3. 模块化扩展:支持多颗芯片并联,可轻松实现非常低阻抗(如<1Ω)下的高功率输出。
    4. 卓越的信号质量:低失真、低噪声设计,确保最佳的听觉体验。
    5. 节能高效:高效率的设计降低了功耗,优化了散热管理。
    这些特点使得 TDA7293 在音响行业中具有极强的竞争优势,特别适合对功率输出要求较高的应用场景。

    应用案例和使用建议


    典型应用案例
    1. 家庭影院系统:提供强大的音频功率,支持大尺寸扬声器。
    2. 车载音响:适合需要高电压和强大输出的汽车娱乐系统。
    3. 电视内置音响:用于现代电视机的高品质声音输出。
    使用建议
    - 当需要多声道音频时,推荐使用桥接配置(桥接方式)来实现更高功率输出。
    - 对于复杂负载环境,如低阻抗扬声器,应增加外置滤波电容以抑制振荡风险。
    - 为了提升整体系统效率,可以结合热管理技术优化散热设计。

    兼容性和支持


    TDA7293 支持与其他标准音频模块的无缝兼容,同时可通过引脚控制实现灵活配置。意法半导体提供了丰富的技术支持文档及设计工具,便于用户快速完成原型开发和产品部署。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常启动 | 检查供电电压和静音控制逻辑是否正确 |
    | 热关断触发 | 增加外部散热措施 |
    | 音质较差 | 调整外部元件值(如 R1、R2) |

    总结和推荐


    综合评估
    TDA7293 集成了先进的 BCD II 技术和创新的保护机制,是一款高性能、多功能的音频功率放大器。无论是音质表现还是系统稳定性,都处于行业领先水平。其出色的模块化设计和高效能使它成为中高端音频应用的理想选择。
    推荐结论
    对于需要高功率、低失真、多功能音频系统的开发者和设计师来说,TDA7293 是一个极具吸引力的选择。如果您正在寻找一个可靠、高效的音频放大器,强烈推荐使用 TDA7293。

TDA7293V参数

参数
-3db带宽 -
音频-负载阻抗
最大工作供电电压 50V
最小工作供电电压 12V
THD + 噪声 0.005%@ 8Ω @ 5W
输出类型 1-Channel (Mono)
放大器类型 AB 类
最大输出功率 100*1 @ 4Ω
长*宽*高 10.7mm(高度)
通用封装 MULTIWATT-15
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 管装

TDA7293V厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TDA7293V数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 多媒体放大器 STMICROELECTRONICS TDA7293V TDA7293V数据手册

TDA7293V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.303
10+ ¥ 14.674
25+ ¥ 12.045
100+ ¥ 10.362
500+ ¥ 9.603
库存: 500
起订量: 1 增量: 25
交货地:
最小起订量为:1
合计: ¥ 17.3
