E-TDA7391PDTR

产品分类: 多媒体放大器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 音频放大器 IC, PowerSO20封装, 类型:数字音频功率放大器, 20引脚, 32W最大功率
供应商型号: UA-E-TDA7391PDTR
供应商: 海外现货
标准整包数: 600

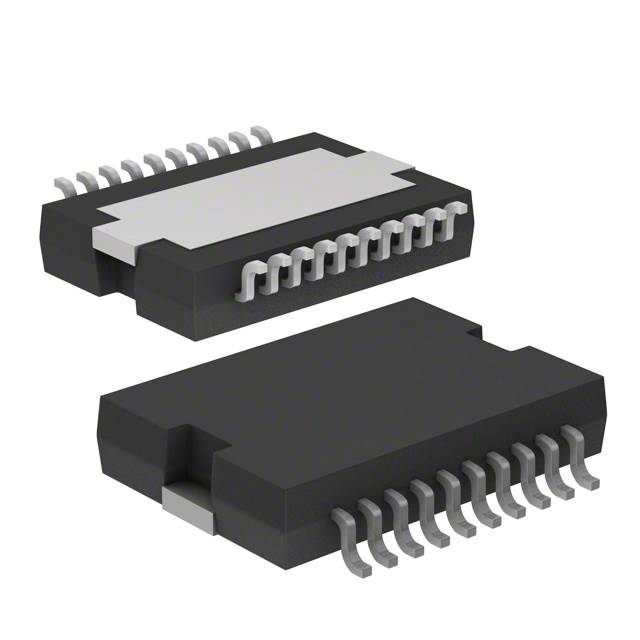

STMICROELECTRONICS 多媒体放大器 E-TDA7391PDTR

E-TDA7391PDTR概述

    TDA7391PD:一款专为汽车音响设计的桥接式音频功率放大器

    产品简介


    TDA7391PD 是一款由意法半导体(STMicroelectronics)生产的桥接类AB音频功率放大器,专门用于高功率的汽车音响系统。这款放大器拥有出色的高功率能力,能够输出高达40瓦的峰值功率,适用于汽车音响系统、音响增强器以及高端车载音频设备。其独特的差分输入模式和单端输入模式相结合,使其在各种应用场合下都能提供稳定且高效的音频输出。

    技术参数


    基本电气参数:
    - 输入阻抗:
    - 差分模式:36 kΩ至60 kΩ
    - 单端模式:30 kΩ至55 kΩ
    - 电源电压范围:
    - 8 V 至 18 V
    - 输出功率:
    - 在负载电阻为3.2 Ω时,最大输出功率可达32 W(失真度10%)
    - EIAJ 输出功率测试条件下,最大输出功率为40 W(负载电阻为3.2 Ω)
    - 频率响应:
    - 低频滚降:-3 dB @ 75 kHz
    - 增益:
    - 固定增益为30 dB
    - 噪声电压:
    - 在输入引脚处测量时,噪声电压≤4 mV(频率范围22 Hz至22 kHz)
    - 温度保护:
    - 芯片过热保护(热关断阈值为160°C)
    其他关键参数:
    - 绝对最大额定值:
    - 最大电源电压:28 V
    - 短路耐受:GND、VS 和负载之间的短路
    - 峰值电源电压(持续时间50毫秒):50 V
    - 保护功能:
    - 短路保护(到GND、VS和负载之间)
    - 极强的感性负载承受能力
    - 过温保护
    - 开路GND保护
    - 静电放电(ESD)保护

    产品特点和优势


    1. 高功率输出:
    - 能够实现高达40瓦的峰值功率输出,适用于各种高功率需求的场景,如汽车音响系统。

    2. 双输入模式:
    - 可以选择差分输入模式或者单端输入模式,适应不同应用场景的需求。

    3. 集成度高:
    - 内部固定增益配置减少了外部组件的数量,无需外接Bootstrap电容和SVR电容。

    4. 保护功能全面:
    - 包括短路保护、过温保护、静电放电保护等功能,确保设备的长期稳定运行。

    应用案例和使用建议


    TDA7391PD 广泛应用于汽车音响系统中,包括高端车载音响、音响增强器等。实际应用中,可以考虑以下几点使用建议:
    1. 电源管理:
    - 确保电源电压稳定在推荐范围内,避免电源电压过高导致设备损坏。

    2. 散热管理:
    - 注意散热措施,防止芯片过热。可以通过增加散热片或改善电路板布局来提高散热效果。

    3. 输入信号处理:
    - 针对不同的输入信号源,选择合适的输入模式(差分或单端),以获得最佳音质。

    兼容性和支持


    TDA7391PD 支持多种封装形式,如PowerSO20和PowerSO20 (slug-up),方便用户根据实际需求进行选择。厂商提供了详细的技术文档和支持服务,包括ECOPACK® 环境友好型包装。此外,还有针对特定应用场景的参考设计可供参考,进一步降低设计复杂度。

    常见问题与解决方案


    Q1:如何设定MUTE功能?
    - A1:通过设置相应的MUTE时间参数,利用外部电容C3和内部电阻实现自动静音。
    Q2:设备出现过热现象怎么办?
    - A2:检查散热设计是否合理,确保设备处于正常工作温度范围内。如果必要,增加散热措施如散热片或优化电路板布局。
    Q3:如何判断输出信号是否出现失真?
    - A3:观察输出信号的失真程度,可借助示波器监测信号的波形。如果失真严重,需要调整输入信号或降低输出功率。

    总结和推荐


    综上所述,TDA7391PD 以其强大的高功率输出能力、灵活的输入模式和全面的保护机制,在汽车音响市场中占据重要地位。对于寻求高性能、高可靠性音频放大器的用户来说,TDA7391PD 是一个非常值得推荐的产品。无论是入门级还是高级音响爱好者,它都是提升音频体验的理想选择。

E-TDA7391PDTR参数

参数
放大器类型 AB 类
最大输出功率 40*1 @ 3.2Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 18V
最小工作供电电压 8V
THD + 噪声 0.03%@ 4Ω @ 15W
输出类型 1-Channel (Mono)
长*宽*高 16mm*11.1mm*3.3mm
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

E-TDA7391PDTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

E-TDA7391PDTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 多媒体放大器 STMICROELECTRONICS E-TDA7391PDTR E-TDA7391PDTR数据手册

E-TDA7391PDTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
