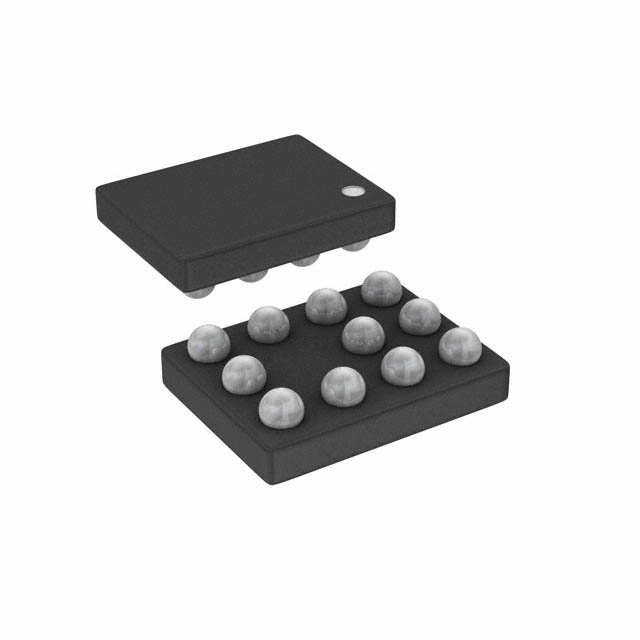

EMIF03-SIM06F3

产品分类: EMI滤波器
厂牌: STMICROELECTRONICS
产品描述: 47Ω,100Ω 3 2 是 RC (Pi) 10pF FCBGA,UFBGA-11 贴片安装 1.54mm*1.14mm*550μm
供应商型号: EMIF03-SIM06F3
供应商: 国内现货
标准整包数: 1
STMICROELECTRONICS EMI滤波器 EMIF03-SIM06F3

EMIF03-SIM06F3概述

    电子元器件产品技术手册:EMIF03-SIM06F3

    产品简介


    EMIF03-SIM06F3 是一款高度集成的音频滤波装置,专门设计用于抑制所有电磁干扰(EMI)/射频干扰(RFI)噪声的系统。该芯片集成了用于保护受静电放电(ESD)影响的电路,能够在高达15 kV的静电冲击下防止设备损坏。它适用于需要在电磁干扰环境下进行EMI过滤的设备,如移动电话、通信系统、计算机、打印机及微控制器(MCU)板。

    技术参数


    - 尺寸和封装: 翻转芯片封装,共有11个焊点。
    - 电气特性:
    - 内部引脚(A1, B1, C1): 最大空气放电ESD电压为2 kV(IEC 61000-4-2标准),接触放电ESD电压为±2 kV。
    - 外部引脚(A3, B3, C3, D1, D2, D3): 最大空气放电ESD电压为15 kV,接触放电ESD电压为±8 kV。
    - 操作温度范围: -40°C 至 +85°C。
    - 存储温度范围: -55°C 至 150°C。
    - 电气性能:
    - 最大内部引脚漏电流: 50 nA。
    - 击穿电压: 6 V。
    - 高效的EMI低通滤波器: 可显著减少寄生元件。
    - 导通电阻: R1, R3 100Ω,R2 47Ω,R4 10kΩ,容差均为±20%。
    - 线路电容: 在零光条件下,当Vline = 0 V,Vosc = 30 mV,频率为10 MHz时,介于8 pF至12 pF之间。

    产品特点和优势


    - 高效率的ESD保护: 能够承受高达15 kV的静电冲击,符合IEC 61000-4-2标准。
    - 薄型封装: 小巧轻便,适合紧凑空间的应用。
    - 高可靠性: 单片集成提供了卓越的可靠性。
    - 高效EMI过滤: 通过集成和晶圆级封装技术减少寄生元件。

    应用案例和使用建议


    EMIF03-SIM06F3广泛应用于移动设备、通信系统、计算机和打印设备中。为了最大化其性能,应在设计时考虑以下建议:
    - 布局建议: A2和C2焊点必须在PCB上连接在一起。
    - 兼容性: 该设备适用于各种类型的设备,特别是那些需要EMI过滤和ESD保护的设备。

    兼容性和支持


    - 兼容性: 该芯片与多种电子设备和系统兼容,特别适用于需要EMI和ESD保护的场合。
    - 支持和服务: ST公司提供详细的文档和支持,包括应用指南和技术支持热线。

    常见问题与解决方案


    - 问题1: 设备在高温下出现性能下降。
    - 解决方案: 确保安装在适当的散热器上,以保持在推荐的操作温度范围内。
    - 问题2: 设备对ESD敏感。
    - 解决方案: 使用适当的技术和材料来隔离静电,确保设备不暴露在静电环境中。

    总结和推荐


    EMIF03-SIM06F3是一款高度集成且高效的EMI和ESD保护装置,具有优异的可靠性和出色的性能。其轻薄的设计使其适用于各种紧凑的空间应用。尽管价格稍高,但考虑到其高性能和广泛应用,我们强烈推荐使用EMIF03-SIM06F3。
    以上是对EMIF03-SIM06F3电子元器件产品的详细介绍。该产品凭借其卓越的性能和广泛的应用领域,在市场上具备较强的竞争力。希望这些信息能帮助您更好地了解并选择这款产品。

EMIF03-SIM06F3参数

参数
电路技术 RC (Pi)
截止频率 -
通道数 3
电阻 47Ω,100Ω
额定电流 -
额定电压-DC -
滤波器阶数 2
中心频率 -
ESD保护
电感值 -
电容值 10pF
长*宽*高 1.54mm*1.14mm*550μm
通用封装 FCBGA,UFBGA-11
安装方式 贴片安装
零件状态 停产
