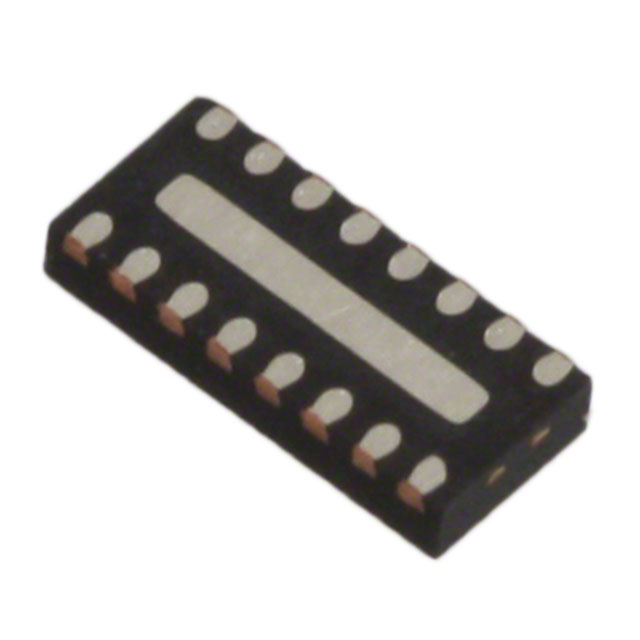

EMIF08-1005M16

产品分类: EMI滤波器
厂牌: STMICROELECTRONICS
产品描述: 100Ω 10mA 8 2 是 100GHz RC (Pi) 45pF(总计) UFDFN-16(EP) 贴片安装 3.3mm*1.5mm*600μm
供应商型号: UA-EMIF08-1005M16
供应商: 海外现货
标准整包数: 3000
STMICROELECTRONICS EMI滤波器 EMIF08-1005M16

EMIF08-1005M16概述


    产品简介


    产品名称:EMIF08-1005M16
    产品类型:
    EMIF08-1005M16 是一款集成的电子元器件,专为抑制电磁干扰(EMI)和射频干扰(RFI)噪声设计。它采用了 QFN 封装,能够有效地减少电路板空间的占用,并具有高可靠性和低电容特性。
    主要功能:
    - 抑制 EMI 和 RFI 噪声
    - 内置静电放电保护(ESD)
    - 高效的 EMI 滤波
    - 适用于多种电子设备中的 ESD 敏感组件
    应用领域:
    - 手机的 LCD 和摄像头
    - 计算机和打印机
    - 通信系统
    - 微控制器板(MCU)

    技术参数


    尺寸:
    - 封装尺寸:3.3 mm x 1.5 mm x 0.6 mm
    - 引脚配置:QFN 16L
    电气特性:
    - 最大输入电压:15 kV(空气放电)
    - 最大输出电压:15 kV(接触放电)
    - 最大结温范围:-40°C 到 +125°C
    - 存储温度范围:-55°C 到 +150°C
    电容参数:
    - 典型线电容:45 pF
    - 输入电容:22.5 pF(每条线)
    其他参数:
    - 切换频率:100 MHz
    - 动态电阻:小于 1 Ω
    - 系列电阻:90Ω 至 110Ω(±10%)
    - 击穿电压:6 V 到 10 V

    产品特点和优势


    独特功能:
    - 采用对称低通滤波器(EMI),确保高频信号的高效滤波
    - 非常小的占板面积,仅为 3.3 mm x 1.5 mm
    - 薄型封装,最大厚度仅为 0.6 mm
    - 高可靠性,通过单片集成实现
    - 符合 RoHS 标准,符合 IEC 和 MIL STD 规范
    优势:
    - 高效的 EMI 滤波,尤其在 900 MHz 到 1.8 GHz 范围内,衰减大于 -34 dB
    - 具备出色的 ESD 保护能力,防止高达 15 kV 的 ESD 浪涌
    - 在 PCB 占用空间上极具优势,非常薄的封装使得它可以在紧凑的空间中灵活部署

    应用案例和使用建议


    应用场景:
    - 移动设备中的 LCD 屏幕和摄像头
    - 计算机和打印机中的敏感电路
    - 通信系统的信号处理
    使用建议:
    - 对于移动设备中的 EMI 滤波,推荐使用 EMIF08-1005M16 进行保护
    - 对于高可靠性要求的应用,可考虑将其与其他保护措施结合使用
    - 在 PCB 设计时,建议控制焊接量以确保最佳效果

    兼容性和支持


    兼容性:
    - 与其他标准的 QFN 封装产品兼容
    - 可与其他需要 EMI 和 ESD 保护的电子设备结合使用
    支持:
    - 厂商提供详细的 PCB 装配指南,包括钢网设计、焊膏选择、元件放置等
    - 提供推荐的回流焊接曲线

    常见问题与解决方案


    问题一:ESD 保护失效
    - 解决方案:检查所有连接点是否正确安装,并确保连接到 GND
    - 确认接地良好,确保接地引脚不虚焊
    问题二:焊接后电气特性异常
    - 解决方案:重新检查 PCB 装配过程中的焊接质量
    - 确保焊接过程中没有出现短路或开路情况
    问题三:焊接过程中元件移位
    - 解决方案:使用高分辨率工具进行底部光学检查,确保焊接位置准确无误

    总结和推荐


    综合评估:
    EMIF08-1005M16 以其高效的 EMI 滤波能力和卓越的 ESD 保护能力成为一种极为理想的电子元器件。它的超薄设计和低占板面积使其非常适合应用于空间有限且要求高性能的场合。此外,其高度可靠的单片集成结构也大大提高了使用寿命和稳定性。
    推荐使用:
    鉴于其在各种应用中的出色表现和广泛的兼容性,强烈推荐在需要高效 EMI 和 ESD 保护的电子设备中使用 EMIF08-1005M16。

EMIF08-1005M16参数

参数
电路技术 RC (Pi)
中心频率 -
截止频率 100GHz
ESD保护
滤波器阶数 2
额定电压-DC -
电容值 45pF(总计)
通道数 8
电阻 100Ω
额定电流 10mA
电感值 -
长*宽*高 3.3mm*1.5mm*600μm
通用封装 UFDFN-16(EP)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
