74LCX541TTR

厂牌: STMICROELECTRONICS
产品描述: 10μA 非反相 三态 8 8 1 8 2V 3.6V 24mA Buffer,Line Driver -24mA SOP 导线安装,贴片安装,黏合安装 6.5mm*4.4mm*1mm
供应商型号: CEI-74LCX541TTR
供应商: 海外现货
标准整包数: 1

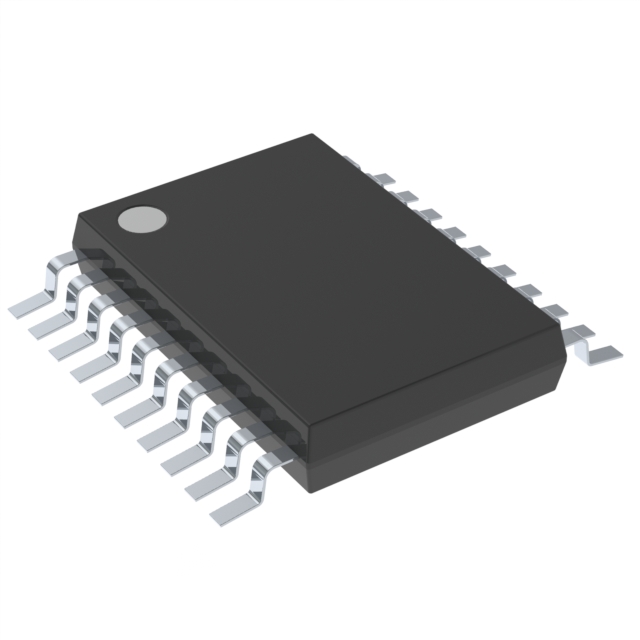

STMICROELECTRONICS 缓冲器/驱动器/收发器 74LCX541TTR

74LCX541TTR概述

    74LCX541低电压CMOS八路总线缓冲器(三态)技术手册

    产品简介


    74LCX541是一种低电压CMOS八路总线缓冲器(非反相),采用子微米硅栅极及双层金属布线C2MOS技术制造。它专为3.3V的低功耗和高速应用而设计,可以同时与5V信号环境中的输入和输出接口。这一产品属于74系列的一部分,具有与74系列541型号引脚和功能兼容的特点,适用于多种电子设备中,尤其在需要高可靠性和低功耗的应用场合中表现卓越。

    技术参数


    - 工作电压范围:2.0V至3.6V(1.5V数据保留)
    - 高速性能:当VCC = 3V时,最大传播延迟时间为8.0ns
    - 对称输出阻抗:在VCC = 3V时,最小高电平和低电平输出电流为±24mA
    - 电源关断保护:输入和输出均具备电源关断保护功能
    - 输入容差:允许输入电压范围为-0.5V至+7.0V
    - 静电放电防护:HBM > 2000V;MM > 200V

    产品特点和优势


    - 宽电压适应性:能够与3.3V到5V的不同电源电压系统兼容,适合不同应用场景。
    - 高性能:与传统5V AC/ACT家族相比,在3.3V电压下提供相同的速度性能,同时拥有更低的功耗。
    - 高可靠性:集成有保护电路,防止静电放电损坏,确保在恶劣环境下仍能稳定运行。
    - 快速响应:最大传播延迟仅为8.0ns,适用于需要高速传输的应用场景。

    应用案例和使用建议


    - 应用场景:广泛应用于计算机主板、服务器、路由器、交换机以及其他需要高速数据传输的电子设备中。
    - 使用建议:确保所有输入和输出都正确连接到电源和地线上以避免电流过载。对于需要处理高速信号的应用,应注意减少PCB走线长度和寄生效应,以提高信号完整性。

    兼容性和支持


    - 兼容性:与74系列541型号完全兼容,方便替换现有硬件。
    - 厂商支持:作为STMicroelectronics的产品,该公司提供全面的技术支持和服务,包括在线文档、电话技术支持等。

    常见问题与解决方案


    - 问题1:如何处理过高的传播延迟?
    - 解决方案:检查电源电压是否在规定的范围内,调整信号源频率,或更换为更高性能版本的产品。
    - 问题2:输出端出现高阻态怎么办?
    - 解决方案:检查控制端G1和G2的状态,确保其不在使能状态(即G1和G2均处于高电平)。
    - 问题3:输入端静电损坏?
    - 解决方案:在安装过程中采取防静电措施,如佩戴防静电手环,并确保设备良好接地。

    总结和推荐


    74LCX541是一款高效、可靠的低电压CMOS八路总线缓冲器,适用于多种电子设备中的高速数据传输需求。凭借其卓越的性能、广泛的电压兼容性和高可靠性,使其在市场上具有显著的竞争优势。因此,我强烈推荐此产品给需要此类功能的设计师和工程师。

74LCX541TTR参数

参数
输入数量 8
逻辑功能 Buffer,Line Driver
高电平输出电流 -24mA
元件数量 1
输出数量 8
低电平输出电流 24mA
输入类型 -
极性 非反相
Iq-静态电流 10μA
输出类型 三态
每元件位数 8
最大工作供电电压 3.6V
最小工作供电电压 2V
长*宽*高 6.5mm*4.4mm*1mm
通用封装 SOP
安装方式 导线安装,贴片安装,黏合安装
应用等级 军用级
零件状态 停产
包装方式 卷带包装

74LCX541TTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

74LCX541TTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 缓冲器/驱动器/收发器 STMICROELECTRONICS 74LCX541TTR 74LCX541TTR数据手册

74LCX541TTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
