VNP20N07-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 低端 TO-220 通孔安装
供应商型号: 1739425
供应商: 海外现货
标准整包数: 1

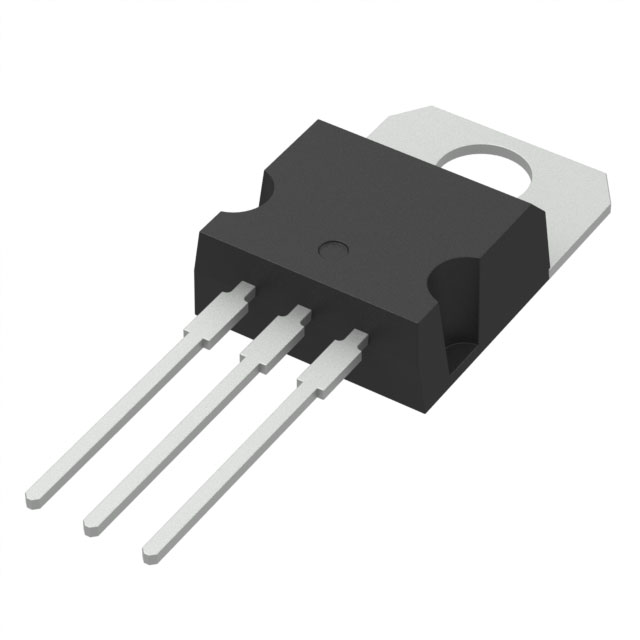

STMICROELECTRONICS 其他驱动器 VNP20N07-E

VNP20N07-E概述

    VNP20N07 OMNIFET 全保护功率 MOSFET 技术手册

    1. 产品简介


    VNP20N07 是一款采用 STMicroelectronics VIPower 技术制造的全保护功率 MOSFET,专为取代标准功率 MOSFET 设计,适用于直流到 50 KHz 的应用场合。这款器件集成了多种保护功能,确保在严苛环境中稳定可靠的工作。

    2. 技术参数


    - 封装类型: TO-220
    - 最大漏源电压 \(V{DS}\): 70V(内部钳位)
    - 最大漏极电流 \(ID\): 20A(内部限制)
    - 静态漏源导通电阻 \(R{DS(on)}\): 0.05Ω(10V输入电压,10A漏极电流);0.07Ω(5V输入电压,10A漏极电流)
    - 最大反向漏电流 \(IR\): -28A
    - 总功耗 \(P{tot}\): 83W(环境温度25℃)
    - 结温 \(Tj\): 内部限制(最大150℃)
    - 壳温 \(Tc\): 内部限制
    - 存储温度范围 \(T{stg}\): -55°C 到 150°C
    - 热阻 \(R{th(j-c)}\): 最大 1.5℃/W
    - 热阻 \(R{th(j-a)}\): 最大 62.5℃/W

    3. 产品特点和优势


    - 集成保护功能:过压钳位保护(70V)、线性限流电路、过温关断保护、短路保护,ESD 保护。
    - 直接控制:内置的栅极直接访问,可以实现模拟驱动。
    - 易于使用:与标准功率 MOSFET 兼容,简化设计流程。

    4. 应用案例和使用建议


    - 应用场景:适用于直流到50KHz的开关电源、电机控制、逆变器等场合。
    - 使用建议:
    - 确保安装环境温度不超过150℃,避免过温保护触发。
    - 使用适当的散热措施,确保总功耗不超过83W。
    - 监控输入引脚电压,检测故障状态。

    5. 兼容性和支持


    - 兼容性:与标准功率 MOSFET 兼容,方便替换现有设计中的同类器件。
    - 支持:ST 提供全面的技术支持和售后服务,包括详尽的文档和工程师咨询。

    6. 常见问题与解决方案


    - 问题1:设备过温保护触发。
    - 解决方案:检查散热措施,确保温度不超过150℃。
    - 问题2:漏电流过高。
    - 解决方案:确保输入电压和漏极电流符合额定值,避免超出规格。
    - 问题3:短路保护误动作。
    - 解决方案:检查外部电路连接,确保没有意外短路发生。

    7. 总结和推荐


    VNP20N07 OMNIFET 集成了一系列先进的保护功能,使得其在高可靠性要求的应用场合中表现出色。其线性电流限流电路和过温关断保护使其非常适合在严苛环境中使用。强烈推荐在需要高可靠性的场合使用此产品。
    本手册提供了 VNP20N07 OMNIFET 的详细技术参数和应用场景,希望对您的项目开发有所帮助。如需更多技术支持,请联系 STMicroelectronics 官方渠道。

VNP20N07-E参数

参数
拓扑 低端
驱动数量 -
10.4mm(Max)
4.6mm(Max)
9.15mm(Max)
通用封装 TO-220
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

VNP20N07-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VNP20N07-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VNP20N07-E VNP20N07-E数据手册

VNP20N07-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.7068
10+ ¥ 16.9782
100+ ¥ 16.675
500+ ¥ 16.3718
1000+ ¥ 16.3718
库存: 5078
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.7
直接购买
加入购物车
