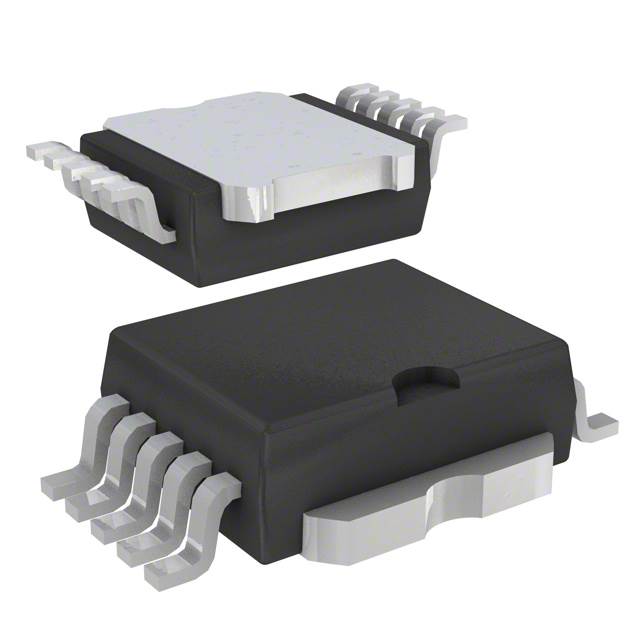

VN340SPTR-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 开关电源芯片, 4输出, 10引脚
供应商型号: LYS-VN340SPTR-E
供应商: 海外现货
标准整包数: 600
STMICROELECTRONICS 其他驱动器 VN340SPTR-E

VN340SPTR-E概述

    VN340SP-E Quad High-Side Smart Power Solid State Relay 技术手册解析

    产品简介


    VN340SP-E 是由 ST Microelectronics(ST)设计的一款高侧智能功率固态继电器,采用VIPower™技术。该设备专为驱动四个独立的电阻或电感负载而设计,其中一个引脚连接到接地端。产品广泛应用于工业自动化、机器人技术和汽车电子等领域。

    技术参数


    以下是 VN340SP-E 的主要技术规格和电气特性:
    - 输出电流:每通道0.7A
    - 数字I/O钳位电压:最小32V
    - 短路负载保护及过温保护
    - 失去地线保护
    - 内置电流限制器
    - 欠压关闭
    - 开漏诊断输出
    - 快速消磁能力,适用于电感负载
    - 符合IEC 61131-2标准
    工作条件
    - 电源电压范围:10V至36V
    - 温度范围:-40°C 至 125°C
    - 最大热阻:RthJC=3°C/W(每通道)

    产品特点和优势


    1. 高可靠性:具有短路和过温保护功能,确保系统安全运行。
    2. 集成度高:集成了电流限制和欠压检测功能,简化电路设计。
    3. 快速响应:具备快速消磁特性,能够迅速处理电感负载。
    4. 标准化:符合工业标准IEC 61131-2,确保产品互操作性。

    应用案例和使用建议


    1. 工业自动化:在自动控制系统中,可以作为电机控制或加热系统的开关。
    2. 机器人技术:用于驱动小型伺服电机,实现精确控制。
    3. 汽车电子:作为电子控制单元(ECU)的一部分,控制车辆的电动机和其他负载。
    使用建议:
    - 确保供电电压在10V至36V之间,以避免损坏。
    - 监控温度,确保不会超过125°C,否则可能触发过温保护。
    - 使用外部电阻钳位输入电压,但注意不要超过10mA的电流限制。

    兼容性和支持


    - 该产品与多数3.3V和5V逻辑电平兼容。
    - ST Microelectronics 提供全面的技术支持,包括文档更新和技术咨询服务。

    常见问题与解决方案


    - 问题:输入浮空时,相应通道自动关闭。
    - 解决方案:确保所有输入都连接到适当的电压,以保持通道开启。
    - 问题:当GND引脚断开时,通道会关闭。
    - 解决方案:确保GND引脚连接良好,或者确保VCC不超过36V。

    总结和推荐


    VN340SP-E 是一款高性能的高侧智能功率固态继电器,适用于多种工业应用。其独特的保护机制、高集成度和标准化特性使其在市场上具有较强的竞争力。强烈推荐给需要可靠负载开关解决方案的工程师和设计师。

VN340SPTR-E参数

参数
拓扑 高端
驱动数量 4
7.6mm(Max)
9.5mm(Max)
3.65mm(Max)
安装方式 底座安装,贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
