IPS4260L

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS

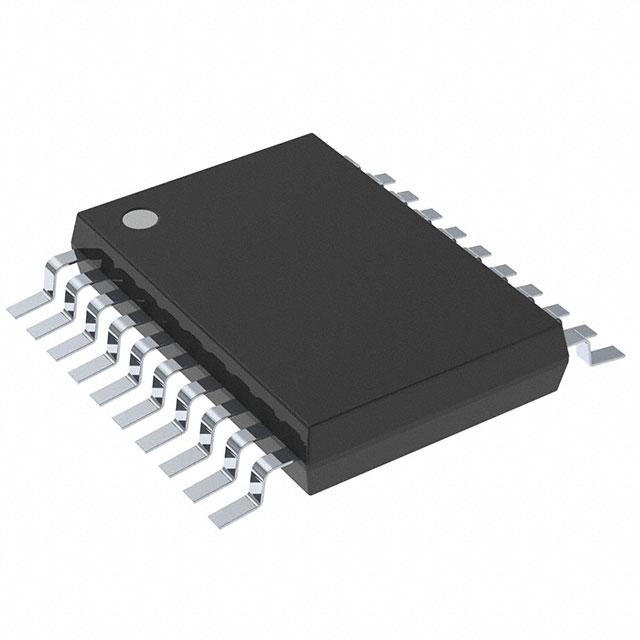

产品描述: 低端 HTSSOP-20 贴片安装
供应商型号: D-IPS4260L
供应商: Future
标准整包数: 74

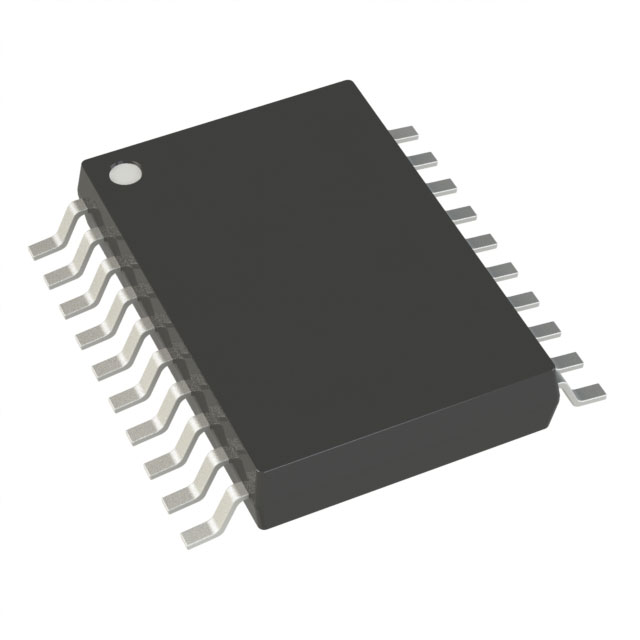

STMICROELECTRONICS 其他驱动器 IPS4260L

IPS4260L概述

    #

    产品简介


    IPS4260L 是一款由 STMicroelectronics 生产的高集成度智能电源开关,适用于低压侧控制。其设计目标是为工业控制系统提供可靠的开关控制功能。这款器件的主要功能是在高达 50V 的供电电压下,能够驱动四个独立且受保护的通道。它广泛应用于可编程逻辑控制、工业计算机外围输入输出设备、数控机器以及一般的低侧开关应用中。

    技术参数


    - 操作电压范围: 8V 至 50V
    - 单通道输出电流能力: 0.5A(四通道总和) / 2A(单通道)
    - 开关频率: 最高达 250kHz
    - 导通电阻(典型值): 0.26Ω
    - 保护功能:
    - 欠压锁定保护 (UVLO)
    - 高速操作(上升/下降时间小于 1μs)
    - 通过外部电阻设置负载电流限制
    - 热保护:独立的结温过热保护
    - 非耗散式短路保护,可通过外部电阻编程设置
    - 开路负载检测和接地短路检测
    - 地线和供电电压线断裂保护
    - 供电电压过压保护
    - 共同开路负载诊断
    - 共同过热关闭和过载诊断
    - 单通道过热关闭诊断
    - 符合 IEC 61131-2 标准

    产品特点和优势


    IPS4260L 智能电源开关具备多种先进的保护和诊断功能,使其能够在恶劣的工作环境中依然保持稳定可靠的性能。这些特性包括但不限于:
    - 四个独立且受保护的通道
    - 通过外部电阻实现可编程的电流限制和短路保护
    - 独立的过热保护机制
    - 可选的非耗散式短路保护
    这些优势使得 IPS4260L 在工业应用中具有很高的可靠性和灵活性,有助于提升系统整体性能和安全性。

    应用案例和使用建议


    应用场景
    IPS4260L 常用于以下几种应用场景:
    - 可编程逻辑控制器(PLC)
    - 工业 PC 外围设备的输入/输出控制
    - 数控机床(CNC)中的开关控制
    - 一般低侧开关应用
    使用建议
    为了充分发挥 IPS4260L 的性能,建议在应用时:
    - 正确配置 VZ 引脚,以启用快速放电选项。
    - 使用合适的外部 TVS 二极管来保护器件免受瞬态电压的影响。
    - 考虑器件的散热要求,确保其在正常工作温度范围内运行。

    兼容性和支持


    IPS4260L 采用 HTSSOP20 封装,支持多种标准的安装和焊接工艺。此外,该产品与其他电子元器件的兼容性良好,可以轻松集成到现有的电路板设计中。如果用户需要技术支持或相关文档,可以联系 STMicroelectronics 的销售办公室获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频率过高导致发热严重 | 调整负载电流限制阈值(ILIM)以降低开关频率。 |
    | 没有收到过热警告 | 检查散热设计,确保良好的热管理措施。 |
    | 开关通道未能关闭 | 检查 CoD 引脚是否正确配置,并确认是否存在外部电阻。 |

    总结和推荐


    IPS4260L 是一款高度集成且具备多种保护功能的智能电源开关,适用于工业自动化及各类控制应用。其独特的特性使其在市场上具有显著的竞争优势。通过正确的配置和使用,IPS4260L 可以显著提高系统的稳定性和可靠性。我们强烈推荐该产品用于需要高可靠性控制的应用场景。

IPS4260L参数

参数
拓扑 低端
驱动数量 -
通用封装 HTSSOP-20
安装方式 贴片安装
零件状态 在售
包装方式 管装

IPS4260L厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

IPS4260L数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS IPS4260L IPS4260L数据手册

IPS4260L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
74+ $ 1.4375 ¥ 12.1469
222+ $ 1.4022 ¥ 11.8486
370+ $ 1.3899 ¥ 11.7447
740+ $ 1.3664 ¥ 11.5461
1480+ $ 1.32 ¥ 11.154
库存: 296
起订量: 74 增量: 74
交货地:
最小起订量为:74
合计: ¥ 898.87
