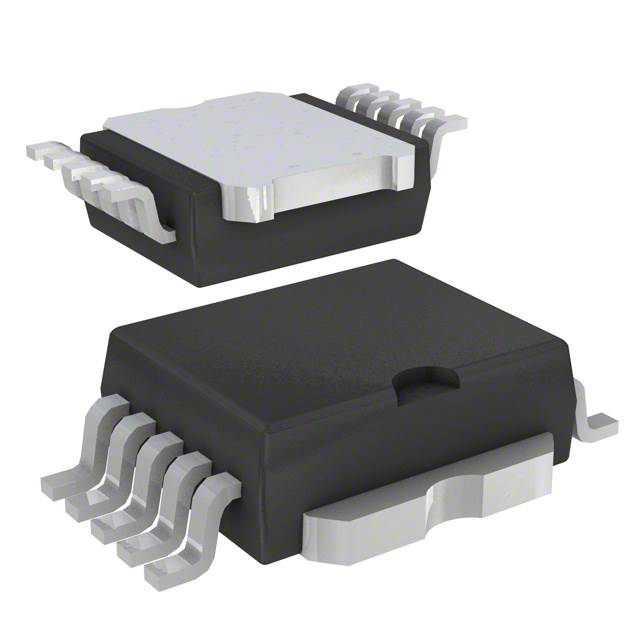

VN920SP-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 底座安装,贴片安装
供应商型号: UA-VN920SP-E
供应商: 海外现货
标准整包数: 50
STMICROELECTRONICS 其他驱动器 VN920SP-E

VN920SP-E概述

    VN920SP-E 高边驱动器技术手册

    产品简介


    VN920SP-E 是一种单片设备,由意法半导体(STMicroelectronics)采用VIPower™ M0-3 技术设计而成。它适用于需要一端连接到地的负载驱动应用,广泛应用于汽车和工业自动化等领域。产品具有低功耗待机电流、比例负载电流感应等功能,能够保护设备免受过载和热损坏的影响。

    技术参数


    - 主要特性:
    - ECOPACK®: 符合无铅和RoHS标准
    - 汽车级: 符合AEC标准
    - 超低待机电流
    - CMOS兼容输入
    - 比例负载电流感应
    - 电流感应禁用
    - 热关断保护及诊断
    - 欠压关断
    - 过压钳位
    - 技术规格:
    - RDS(on): 15 mΩ
    - IOUT: 30 A
    - VCC: 36 V
    - 电气特性:
    - 供电电压范围: 5.5 V 至 36 V
    - 欠压关断阈值: 3 V 至 5.5 V
    - 过压关断阈值: 36 V
    - 导通电阻: 15 mΩ @ 10 A; 30 mΩ @ 10 A; 50 mΩ @ 3 A
    - 供给电流:
    - 关断状态: 10 µA (VCC = 13 V)
    - 导通状态: 25 mA (VCC = 13 V, VIN = 5 V)
    - 工作环境:
    - 工作温度: -40°C 至 150°C
    - 存储温度: -55°C 至 150°C

    产品特点和优势


    - 低待机电流: 节省能源消耗,提高效率。
    - CMOS兼容输入: 简化接口设计,易于集成。
    - 比例负载电流感应: 实时监控负载电流,提供更精确的控制。
    - 多种保护机制: 包括过压、欠压、短路和过热保护,确保设备安全可靠。
    - 汽车级认证: 满足严格的AEC标准,适合汽车电子应用。

    应用案例和使用建议


    - 应用场景:
    - 汽车照明系统
    - 电动座椅控制
    - 工业自动化设备
    - 使用建议:
    - 在使用时,需注意VCC供电电压范围,避免过高电压导致过压保护启动。
    - 结合实际应用中的电流和温度要求选择合适的散热方案,以保持设备的稳定运行。

    兼容性和支持


    - 兼容性: 适用于各类电源管理系统和控制系统,如MCU接口。
    - 厂商支持: 意法半导体提供详尽的技术文档和售后支持,帮助客户解决问题并提升应用效果。

    常见问题与解决方案


    - 问题: 设备在高电流状态下运行时温度升高。
    - 解决方法: 使用更大散热面积的PCB板或增加散热片,以降低温度,保证设备稳定运行。
    - 问题: 设备在低电压条件下工作时出现异常。
    - 解决方法: 检查供电系统,确保输入电压不低于规定的最低阈值。

    总结和推荐


    VN920SP-E 是一款高性能的高边驱动器,具有低功耗、高可靠性和多功能保护等特点。其广泛的应用范围和出色的电气特性使其成为汽车电子和工业自动化领域的理想选择。强烈推荐使用这款产品以满足复杂的应用需求。

VN920SP-E参数

参数
驱动数量 -
拓扑 高端
7.6mm(Max)
9.5mm(Max)
3.65mm(Max)
安装方式 底座安装,贴片安装
应用等级 汽车级
零件状态 停产
包装方式 管装
