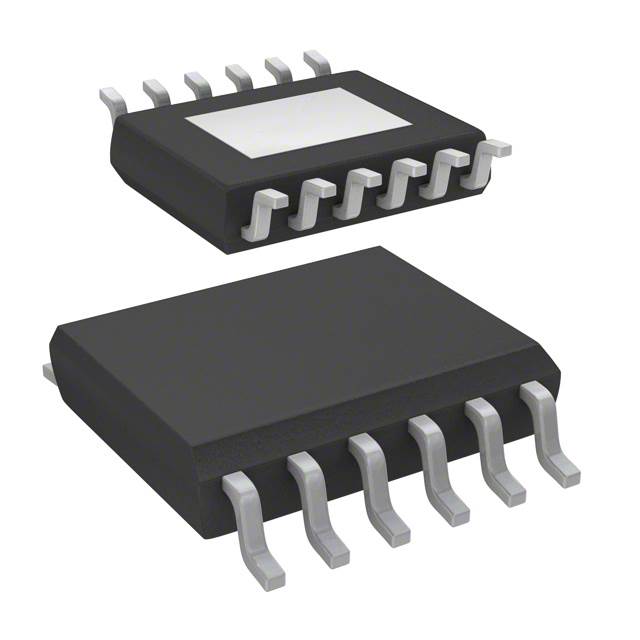

VND5T100LAJTR-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 HSSOP-12 贴片安装,黏合安装
供应商型号: VND5T100LAJTR-E
供应商: 国内现货
标准整包数: 1
STMICROELECTRONICS 其他驱动器 VND5T100LAJTR-E

VND5T100LAJTR-E概述

    VND5T100LAJ-E 和 VND5T100LAS-E 高侧驱动器技术手册解析

    1. 产品简介


    VND5T100LAJ-E 和 VND5T100LAS-E 是意法半导体(STMicroelectronics)推出的双通道高侧驱动器,适用于24V汽车应用。这些器件采用了VIPower® 技术,能够驱动电阻性、电感性和容性负载。其主要功能包括比例负载电流检测、开路负载检测、输出短路到VCC检测及过载保护等,旨在提供一种安全且可靠的驱动解决方案。

    2. 技术参数


    - 输入电压范围:8 V 至 36 V
    - 最大瞬态供电电压:58 V
    - 工作温度范围:-40°C 至 150°C
    - 通道导通电阻:100 mΩ(典型值)
    - 电流限制:22 A(典型值)
    - 待机电流:2 µA(典型值)
    - 钳位电压:58 V 至 70 V(典型值)
    - 开关特性:打开延迟时间(td(on))为27 µs;关闭延迟时间(td(off))为38 µs
    - 散热能力:热阻(Rthj-amb)为26°C/W

    3. 产品特点和优势


    - 低功耗待机模式:具备非常低的待机电流(2 µA),符合汽车应用对能源效率的要求。
    - 电磁干扰抑制:通过优化电磁辐射和抗电磁干扰设计,确保系统的稳定运行。
    - 精确的负载电流检测:内置比例负载电流传感器,可在宽泛的电流范围内实现高精度检测。
    - 全面的保护机制:包括过压保护、欠压保护、负载电流限制、快速热瞬变自限机制和防断线保护。

    4. 应用案例和使用建议


    - 典型应用:用于LED灯组驱动、风扇控制和加热器管理等场合。
    - 使用建议:
    - 在启动时,通过降低电源电压逐渐增加以避免瞬间电流冲击。
    - 对于高功率负载,应确保适当的散热措施,例如增加散热片或采用更高散热能力的封装。

    5. 兼容性和支持


    - 封装形式:提供PowerSSO-12和SO-16N两种封装选择。
    - 配套支持:厂商提供详细的电气特性和热管理指导,帮助用户进行设计优化。此外,还提供了多种参考设计文档,以便用户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问题1:开机时负载电流过高
    - 解决方案:检查系统是否存在瞬时过载情况,确认负载连接正确,必要时调整电流限制设置。
    - 问题2:热关断频繁触发
    - 解决方案:确保安装了足够的散热措施,如加大散热片或选用更大热阻的封装。

    7. 总结和推荐


    VND5T100LAJ-E 和 VND5T100LAS-E 以其高度集成的保护功能、优良的性能指标和广泛应用范围,在24V汽车电子系统中表现优异。针对不同的应用场景,该产品提供了灵活多样的封装和详细的用户指南,是汽车电子系统设计师的理想选择。我们强烈推荐将这款高性能、高可靠性的产品用于各类驱动电路设计。

VND5T100LAJTR-E参数

参数
拓扑 高端
驱动数量 -
5mm(Max)
4mm(Max)
1.65mm(Max)
通用封装 HSSOP-12
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VND5T100LAJTR-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VND5T100LAJTR-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VND5T100LAJTR-E VND5T100LAJTR-E数据手册

VND5T100LAJTR-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 12.444
20+ ¥ 11.4368
30+ ¥ 10.7576
库存: 140
起订量: 10 增量: 2500
交货地:
最小起订量为:10
合计: ¥ 124.44
