VND83013TR

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述:
供应商型号: VND83013TR-ND
供应商: Digi-Key
标准整包数: 1000
STMICROELECTRONICS 其他驱动器 VND83013TR

VND83013TR概述


    产品简介


    VND830 是一款双通道高边驱动器,由意法半导体公司使用VIPower M0-3 技术设计而成。它主要用于驱动连接至地线一侧的多种负载。该器件具有多种保护功能,如开路负载检测、短路保护和过压关断等,使其成为汽车电子、工业控制及通用嵌入式系统中的理想选择。

    技术参数


    基本参数:

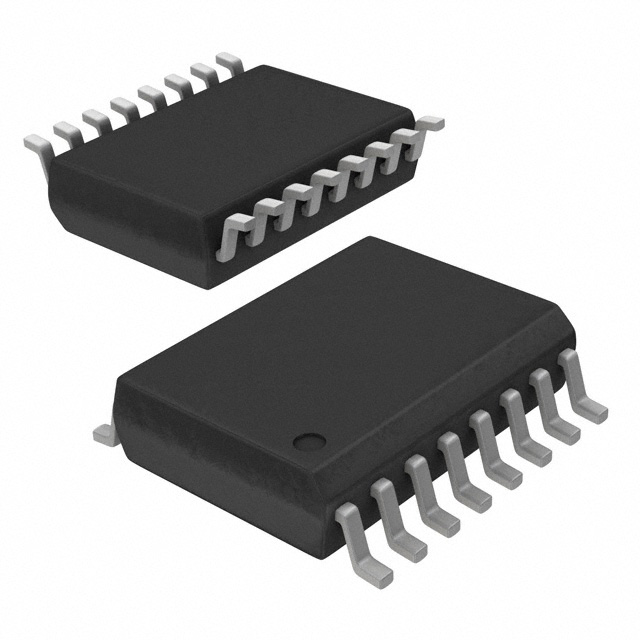

    - 封装:SO-16L
    - 订货代码:VND830 (管脚),VND83013TR(编带)
    - 管脚数:16
    - 工作电压范围:5.5V 到 36V
    性能指标:
    - 导通电阻(RDS(on)):60mΩ(每通道)
    - 输出电流(IOUT):6A(每通道)
    - 工作温度范围:-40°C 至 150°C
    电气特性:
    - 输入低电平电压(VIL):1.25V
    - 输入高电平电压(VIH):3.25V
    - 热关断温度(TTSD):150°C 到 200°C
    - 短路保护电流(Ilim):6A 至 15A
    工作环境:
    - 结温(Tj):内部限制
    - 案例操作温度(Tc):-40°C 至 150°C
    - 存储温度(Tstg):-55°C 至 150°C

    产品特点和优势


    VND830 高边驱动器具有诸多独特的功能和优势,如下:
    - CMOS 兼容输入:便于直接与微控制器连接,简化电路设计。
    - 开放负载检测:在开启和关闭状态下都能检测到负载断开,提高了系统的可靠性。
    - 过压关断:自动在超过规定电压时关断电源,保护系统免受损坏。
    - 反向电池保护:防止反向连接造成的损害,提升系统的安全性和稳定性。

    应用案例和使用建议


    VND830 广泛应用于汽车电子、工业自动化等领域。例如,在一个汽车仪表盘照明系统中,VND830 可以用来控制多个 LED 灯条的开关。考虑到其热关断和自动重启功能,建议在实际应用中加入外部冷却措施,如散热片,以确保长时间稳定运行。此外,针对反向电池的情况,可以采用二极管或电阻等简单电路进行保护,以避免对系统造成潜在威胁。

    兼容性和支持


    VND830 支持与其他电子元件和设备的兼容,尤其是在需要高压驱动的应用场合。制造商提供了详细的技术文档和支持服务,以帮助用户更好地理解和使用该产品。对于任何使用过程中遇到的技术问题,都可以联系技术支持获取帮助。

    常见问题与解决方案


    1. Q: 在什么情况下会触发热关断?
    - A: 当结温(Tj)超过 150°C 时会触发热关断,建议监测系统温度并采取相应散热措施。
    2. Q: 如何处理输出电流过大问题?
    - A: 通过增加外部电阻来限制输出电流,或调整软件策略以避免长时间的大电流工作。
    3. Q: 如何防止反向电池造成的损害?
    - A: 可以在接地线上增加一个二极管或电阻,参考手册中的具体示例进行配置。

    总结和推荐


    总体来看,VND830 是一款性能优越且功能丰富的高边驱动器,特别适合于需要高压驱动的应用场合。其多重保护机制和广泛的温度适应性使其在市场上具备较强的竞争优势。然而,由于该产品已经停产,建议考虑寻找替代型号,如 VND831 或其他同系列最新产品。对于仍在支持列表中的应用,VND830 依然是一个值得信赖的选择。

VND83013TR参数

参数
驱动数量 -
拓扑 -
10mm(Max)
4mm(Max)
1.65mm(Max)
通用封装 SO-16
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装
