VN5E010AHTR-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 7引脚通用驱动器, 4.5 to 28V电源, HPAK封装
供应商型号: AV-E-VN5E010AHTR-E
供应商: Avnet
标准整包数: 2500

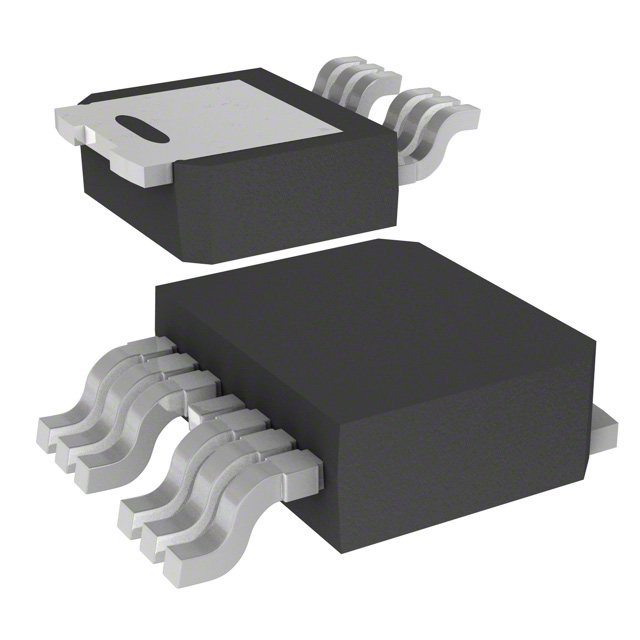

STMICROELECTRONICS 其他驱动器 VN5E010AHTR-E

VN5E010AHTR-E概述


    产品简介


    基本介绍
    产品名称: VN5E010AH
    产品类型: 高侧驱动器
    主要功能: 提供负载电流限制、诊断功能(如过载检测、短路到地检测)及反向电池保护。
    应用领域: 适用于各种电阻性、感性及容性负载;适合作为LED驱动器;用于汽车应用中。
    主要功能
    - 功率管理: 支持通电电流主动管理、功率限制和过温保护自动重启。
    - 诊断功能: 包括电流比例负载检测、宽电流范围高精度电流检测和电流断开状态检测。
    - 保护机制: 通过过电压钳位、负载电流限制和快速热瞬态自限来提供保护。

    技术参数


    工作条件
    - 最大供应电压 (VCC): 41 V
    - 工作电压范围 (VCC): 4.5 V 至 28 V
    - 典型ON状态电阻: 10 mΩ
    - 电流限制 (典型值): 85 A
    - OFF状态供电电流: 2 μA
    保护与诊断
    - 欠压关闭 (Undervoltage Shutdown): 3.5 V
    - 反向电池保护: 自动启动
    - 电磁辐射 (EMI) 和电磁敏感度 (EMS): 优化
    热学参数
    - 结点-外壳热阻: 0.55 °C/W
    - 结点-环境热阻: 67.7 °C/W

    产品特点和优势


    独特功能
    - 优化的EMI/EMS性能: 减少了对外部干扰的敏感性。
    - 低电流泄漏: 极低的电流传感泄漏,提高了测量准确性。
    - 全面的保护功能: 包括过温、欠压、过压等,确保长期可靠性。
    市场竞争力
    - 高性能: 高精度电流检测,快速热瞬态自限,确保稳定运行。
    - 多功能性: 适用于多种负载类型,包括LED驱动。
    - 易于集成: 3V和5V CMOS兼容输入,便于与各种微控制器集成。

    应用案例和使用建议


    应用场景
    - 汽车应用: 驱动12V汽车接地负载,包括各种传感器和执行器。
    - LED驱动: 可以作为LED灯的高效驱动器,提供精确的电流控制。
    - 电源管理: 适用于需要高精度电流检测和保护的电源管理系统。
    使用建议
    - 散热设计: 在高负载情况下需注意散热,采用适当的PCB布局和散热片,确保设备正常运行。
    - 配置检查: 在接线时,确保所有未使用的引脚正确接地,避免信号干扰。

    兼容性和支持


    兼容性
    - 兼容性: VN5E010AH与常见的3V和5V CMOS接口兼容,便于与不同微控制器连接。
    厂商支持
    - 技术支持: STMicroelectronics提供详细的技术文档和在线支持,帮助用户解决使用过程中遇到的问题。
    - 质量保证: 符合STMicroelectronics的SURE计划和其他相关质量标准。

    常见问题与解决方案


    问题1:过载保护
    现象: 设备在过载时无法正常关闭。
    解决办法: 检查电流传感器设置,确认电流限制参数是否正确设置。
    问题2:热保护
    现象: 设备在高负载下温度异常升高。
    解决办法: 优化散热设计,增加散热片或调整PCB布局。
    问题3:欠压关闭
    现象: 设备在低电压时未能正确关闭。
    解决办法: 检查电源电压,确认其符合设备的操作电压范围。

    总结和推荐


    综合评估
    - 优点: 高精度电流检测、全面的保护功能、易集成性、优化的EMI/EMS性能。
    - 应用场景: 适用于多种类型的汽车负载、LED驱动和电源管理系统。
    - 总体评价: VN5E010AH是一款高性能的高侧驱动器,非常适合于需要高精度电流检测和强大保护功能的应用场景。
    推荐使用
    - 推荐指数: ★★★★☆
    - 推荐理由: 虽然初始成本较高,但其高可靠性和多功能性使其成为市场上非常有竞争力的产品。适用于对精度要求高的应用场合。

VN5E010AHTR-E参数

参数
拓扑 高端
驱动数量 1
6.6mm(Max)
6.2mm(Max)
2.4mm(Max)
通用封装 TO-252
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VN5E010AHTR-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VN5E010AHTR-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VN5E010AHTR-E VN5E010AHTR-E数据手册

VN5E010AHTR-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 2.3025 ¥ 20.0318
7500+ $ 2.2841 ¥ 19.8715
25000+ $ 2.2657 ¥ 19.7112
库存: 77500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 50079.5
