首页  >  产品百科  >  VNB35N07-E

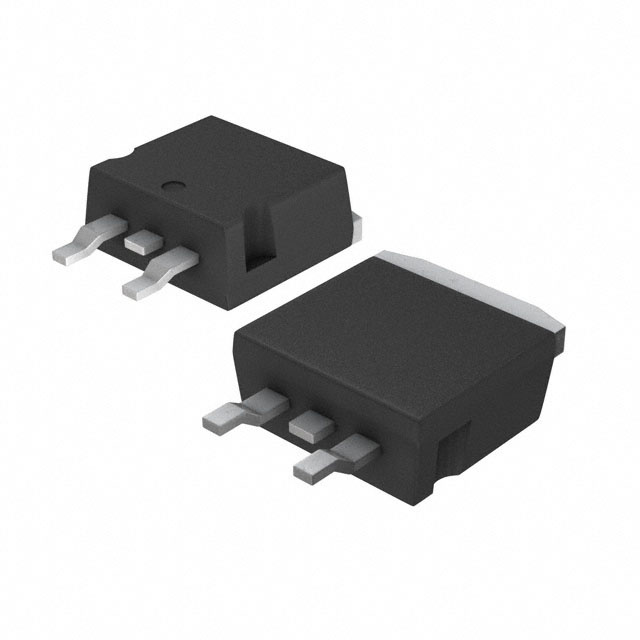

VNB35N07-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: Current Limit SW 1-IN 1-OUT to 18V 45A Automotive 3-Pin(2+Tab) D2PAK Tube
供应商型号: 2807058
供应商: element14
标准整包数: 1
STMICROELECTRONICS 其他驱动器 VNB35N07-E

VNB35N07-E概述

    全保护型功率MOSFET——VNP35N07FI/VNB35N07/VNV35N07

    1. 产品简介


    VNP35N07FI、VNB35N07和VNV35N07是基于STMicroelectronics VIPower M0技术制造的全保护型功率MOSFET,适用于直流到50kHz的应用场景。这些产品能够替代标准的功率MOSFET,在恶劣环境中提供出色的保护和稳定性。它们广泛应用于电源管理、电机控制和其他需要高可靠性的电子系统中。

    2. 技术参数


    - 额定电压: 70V
    - 导通电阻 (RDS(on)): 0.028Ω
    - 最大电流: 35A
    - 输入电压范围: 0-18V
    - 总功耗 (Ptot): 125W (PowerSO-10), 40W (D2PAK)
    - 静态栅极阈值电压 (VIN(th)): 0.8-3V
    - 输入-输出反向钳位电压 (VINCL): -1V 至 -0.3V
    - 反向恢复时间 (trr): 250ns
    - 过电流限制 (Ilim): 25-45A
    - 过温度保护 (Tjsh): 150°C

    3. 产品特点和优势


    - 全集成保护:内置过电压钳位、线性电流限制、过温保护等功能,确保在各种恶劣环境下稳定运行。
    - 直接栅极访问:可以直接驱动栅极,使得其与标准功率MOSFET兼容,便于应用。
    - 低功耗:较低的导通电阻(0.028Ω)和出色的电流限制功能,降低了功耗。
    - 诊断反馈:通过监测输入引脚上的电压,可以检测故障并及时反馈。
    - ESD保护:符合人体模型的ESD保护,增强了可靠性。

    4. 应用案例和使用建议


    这些MOSFET常用于开关电源、电机控制和负载驱动等领域。例如,在驱动感性负载时,内置的过电压钳位功能可以有效保护电路不受损坏。为了充分发挥其优势,建议在设计电路时合理布局散热装置,并确保良好的电气连接以减少接触电阻。

    5. 兼容性和支持


    VNP35N07FI/VNB35N07/VNV35N07可与其他标准功率MOSFET兼容,易于替换现有系统中的同类组件。STMicroelectronics提供了详尽的技术文档和支持服务,包括应用指南、设计工具等,帮助用户进行更高效的开发和测试。

    6. 常见问题与解决方案


    - 问题: 过载情况下MOSFET过热。
    - 解决方案: 检查散热片是否安装得当,并确保良好的空气流通。
    - 问题: 驱动信号不稳定。
    - 解决方案: 确认驱动电路的接地是否正确,信号源是否稳定。
    - 问题: 开关过程中噪声较大。
    - 解决方案: 在电路中增加滤波电容以减少噪声干扰。

    7. 总结和推荐


    VNP35N07FI/VNB35N07/VNV35N07具备强大的保护机制和高性能特性,非常适合在各种工业应用中作为关键部件。其高可靠性、易用性和广泛的适用性使其在市场上具有很强的竞争力。强烈推荐在需要高可靠性和高性能的场合使用这些MOSFET。

VNB35N07-E参数

参数
拓扑 -
驱动数量 -
10.28mm(Max)
9.35mm(Max)
4.6mm(Max)
通用封装 D2PAK
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 管装

VNB35N07-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VNB35N07-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VNB35N07-E VNB35N07-E数据手册

VNB35N07-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.5923 ¥ 46.8076
10+ $ 5.1564 ¥ 43.1592
25+ $ 4.8923 ¥ 40.9486
100+ $ 4.4974 ¥ 37.6435
250+ $ 4.3218 ¥ 36.1734
500+ $ 4.0333 ¥ 33.759
800+ $ 3.7333 ¥ 31.248
库存: 373
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 46.8
