IPS161HTR

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 贴片安装,黏合安装
供应商型号: AV-E-IPS161HTR
供应商: Avnet
标准整包数: 2500
STMICROELECTRONICS 其他驱动器 IPS161HTR

IPS161HTR概述


    产品简介


    IPS160H 和 IPS161H 是一款多功能的单片机,用于驱动各种类型的负载,包括电容性、电阻性和电感性负载,其中一端接地。这两个型号的主要区别在于输出电流能力:IPS160H 的最大输出电流为 2.6 A,而 IPS161H 为 0.7 A。它们的应用领域广泛,适用于工业控制、PC 外围设备输入/输出、数控机床、智能家居和通用电源开关等领域。

    技术参数


    - 操作电压范围:8 V 至 60 V
    - 最小输出电流限制:0.7 A (IPS161H) 或 2.6 A (IPS160H)
    - 快速消磁功能:可快速消磁电感性负载
    - 非耗散式短路保护(切断):通过外部电容编程切断延迟时间
    - 断开保护:地线断开保护和 VCC 断开保护
    - 热关断保护:过温保护
    - 欠压锁存:防止电压过低导致的设备损坏
    - 诊断信号:开放负载断开状态、切断和结点热关断等状况均有诊断信号
    - 符合标准:满足 IEC 61131-2 标准

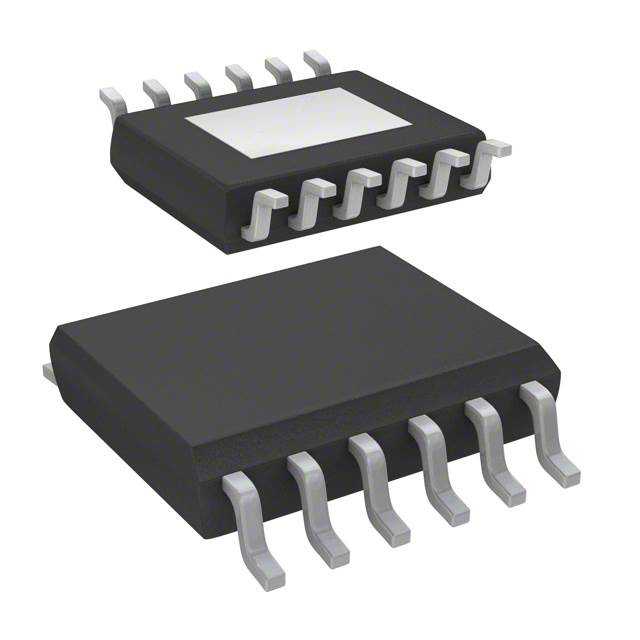

    - 封装:PowerSSO12 封装
    - 管脚配置:见图 2 和表 1

    产品特点和优势


    1. 高可靠性:集成多种保护功能,如过温保护、欠压锁存和热关断保护,确保设备和负载的安全运行。
    2. 灵活的电流限制和切断功能:通过外部电容可设置切断延迟时间,提高系统的稳定性和可靠性。
    3. 宽工作电压范围:8 V 至 60 V 的工作电压范围使其适用于多种应用场景。
    4. 快速消磁功能:在断开电感性负载时,可以快速消磁,减少系统震动和噪声。
    5. 非耗散式短路保护:降低输出平均电流值,从而减少因短路引起的设备过热。

    应用案例和使用建议


    应用案例:这些设备广泛应用于工业自动化、数控机床等领域。例如,在一个 CNC 机床控制系统中,它们可以用来驱动电机和其他电感性负载,确保系统的可靠性和稳定性。
    使用建议:
    - 在设计电路时,应考虑负载特性和应用需求,选择合适的型号(IPS160H 或 IPS161H)。
    - 确保正确设置外部电容以实现所需的切断延迟时间。
    - 注意保护措施,特别是当环境温度较低且供电电压较高时,需要启用切断功能避免永久损坏。

    兼容性和支持


    - 兼容性:这些设备与多种电子元器件和设备兼容,适用于工业自动化和控制系统的各类应用场景。
    - 支持:STMicroelectronics 提供详细的技术文档和支持服务,包括技术咨询和售后维护。

    常见问题与解决方案


    1. 问题:设备启动后无法正常工作。
    - 解决方案:检查供电电压是否在规定范围内,确认所有连接是否正确。
    2. 问题:设备过热并触发热关断。
    - 解决方案:增加散热措施,确保工作环境温度不超过规定值。
    3. 问题:设备在某些条件下出现短路保护。
    - 解决方案:检查外部电容设置是否正确,调整外部电容以实现所需切断延迟时间。

    总结和推荐


    IPS160H 和 IPS161H 在设计上具备高性能、高可靠性、广泛的应用范围和良好的兼容性。它们特别适合于工业自动化和控制系统,尤其是在需要高可靠性的应用场景中。因此,强烈推荐使用这些设备来构建稳定可靠的电子控制系统。

IPS161HTR参数

参数
驱动数量 -
拓扑 高端
5mm(Max)
4mm(Max)
1.6mm(Max)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IPS161HTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

IPS161HTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS IPS161HTR IPS161HTR数据手册

IPS161HTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
