VND5E006ASP-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 2 贴片安装 7.5mm*9.4mm*3.3mm
供应商型号: VND5E006ASP-E-ND
供应商: Digi-Key
标准整包数: 1
STMICROELECTRONICS 其他驱动器 VND5E006ASP-E

VND5E006ASP-E概述


    产品简介


    VND5E006ASP-E双通道高边驱动器

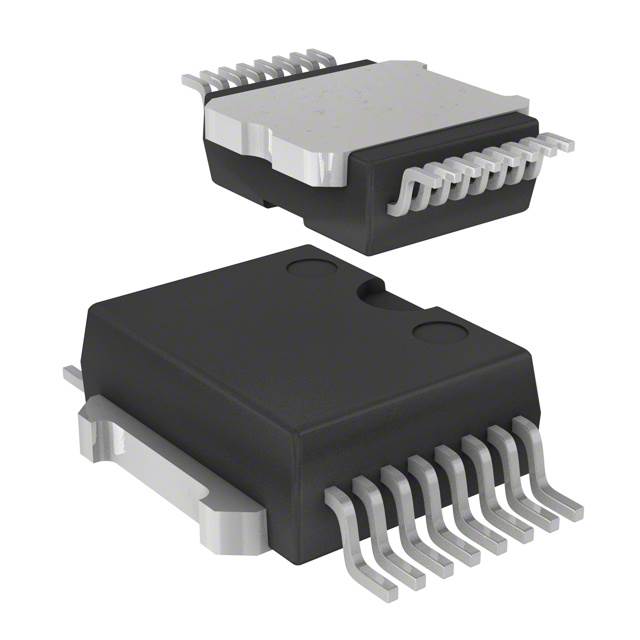

    VND5E006ASP-E是一款采用ST专有VIPower™ M0-5技术制造的双通道高边驱动器,集成于PowerSO-16封装中。该设备设计用于12V汽车接地负载的驱动,并提供保护和诊断功能。其CMOS兼容接口允许与任何微控制器配合使用,支持3V和5V电压操作。它具备先进的保护功能,如负载电流限制、过载和短路管理等。

    技术参数


    - 工作电压范围: 4.5至28V(典型值)
    - 最大瞬态供电电压: 41V
    - 通态电阻(每通道): 5mΩ(10A,25°C)
    - 电流限制(典型值): 100A
    - 关断状态供电电流: 2μA(典型值)
    - 热阻: 0.4°C/W(MAX,单个通道)

    产品特点和优势


    1. 极低待机电流: VND5E006ASP-E具有非常低的待机电流,非常适合需要长时间低功耗的应用场景。
    2. 电磁兼容性: 其电磁辐射和干扰极低,符合欧洲相关标准。
    3. 精确的电流感测: 具备比例负载电流感测功能,精度高且适用范围广。
    4. 多种保护功能: 包括负载电流限制、过温保护及自恢复等,确保设备的安全运行。
    5. 兼容性强: 与多种微控制器和其他电路接口兼容,适用于不同应用需求。

    应用案例和使用建议


    应用案例
    - 车载音频系统: 可用于驱动扬声器和信号处理模块。
    - 车身控制模块: 用于驱动各种车身电器设备。
    - 电机控制: 适用于小型电动机的驱动和保护。
    使用建议
    - 合理规划PCB布局: 为了降低电磁干扰,需确保电源线和信号线分开布线,并使用适当长度的地线。
    - 避免瞬时高压冲击: 在车辆负载突变时,可能产生瞬时高压,需要通过外部电路或软件控制实现负载管理。

    兼容性和支持


    VND5E006ASP-E支持广泛的电压范围和电流水平,与常见的微控制器兼容。制造商提供了详尽的技术文档和支持,包括电路图和封装尺寸参考,确保快速准确地进行集成。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高频噪音干扰 | 确保良好的接地和屏蔽措施。 |
    | 负载短路 | 检查并修复连接线路,确认负载无异常。 |
    | 过温保护启动 | 减少负载电流或改善散热条件。 |

    总结和推荐


    VND5E006ASP-E双通道高边驱动器以其卓越的性能和丰富的功能在市场上脱颖而出。其低功耗、高精度电流感测和多样的保护机制使其成为汽车电子系统的理想选择。对于需要高效驱动和严格保护的应用场景,我们强烈推荐使用VND5E006ASP-E。

VND5E006ASP-E参数

参数
驱动数量 2
拓扑 高端
长*宽*高 7.5mm*9.4mm*3.3mm
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 管装

VND5E006ASP-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VND5E006ASP-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VND5E006ASP-E VND5E006ASP-E数据手册

VND5E006ASP-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
