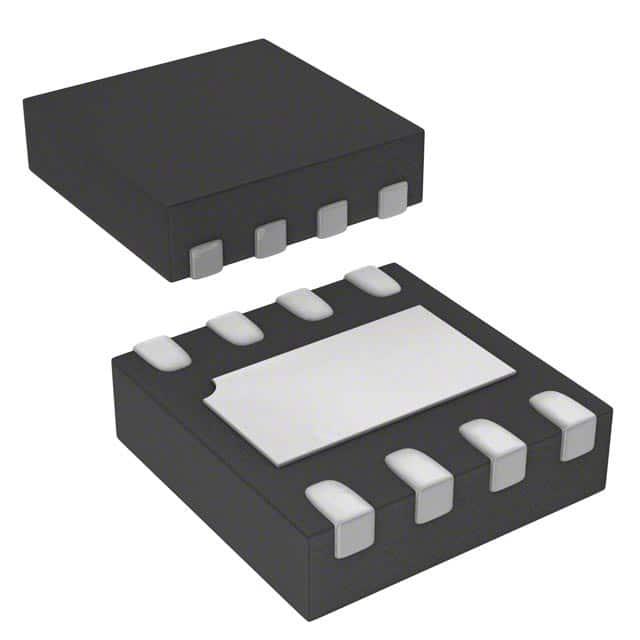

EMIF04-1502M8

产品分类: EMI滤波器
厂牌: STMICROELECTRONICS
产品描述: 170Ω 4 2 是 RC (Pi) UFDFN-8(EP) 贴片安装 1.7mm*1.5mm*650μm
供应商型号: EMIF04-1502M8
供应商: 国内现货
标准整包数: 1
STMICROELECTRONICS EMI滤波器 EMIF04-1502M8

EMIF04-1502M8概述

    EMIF04-1502M8 4-Line IPAD™ EMI Filter and ESD Protection Technical Overview

    1. 产品简介


    EMIF04-1502M8 是一款高性能集成的4线IPAD™低电容EMI滤波器和ESD保护装置,采用微型QFN封装。该产品广泛应用于需要抑制电磁干扰(EMI)和静电放电(ESD)的应用场景。主要功能包括电磁干扰滤波、ESD防护及高可靠性设计。其主要应用领域包括移动电话的LCD和摄像头、计算机和打印机、通信系统及微控制器板等。

    2. 技术参数


    - 尺寸和重量: 封装尺寸为1.7 mm x 1.5 mm x 0.6 mm,质量为4 mg。
    - 电气特性:
    - I/O低通滤波器: 非对称设计。
    - 输入端ESD抑制: 符合IEC 61000-4-2标准,最大值达15 kV (空气放电),8 kV (接触放电)。
    - 寄生元素减少: 通过集成和晶圆级封装实现。
    - 串联电阻: ±10%容差,典型值170 Ω。
    - 线电容: 典型值14 pF @ 2.5 V。
    - 工作温度范围: 操作温度范围-40°C到+85°C,存储温度范围-55°C到+150°C。
    - 可靠性: 符合MIL STD 883G标准,所有引脚均受保护。

    3. 产品特点和优势


    - 高效率EMI滤波: 高效地抑制电磁干扰。
    - 极低的PCB空间消耗: 仅需1.7 mm x 1.5 mm的封装空间。
    - 极薄封装: 最大厚度仅为0.6 mm。
    - 高可靠性和集成度: 采用单片集成,可靠性高。
    - 符合环保要求: 无铅封装,符合RoHS标准。

    4. 应用案例和使用建议


    - 移动设备: 如手机中的LCD和摄像头。
    - 计算设备: 计算机和打印机。
    - 通信设备: 各种通信系统和MCU板。
    - 建议使用场景: 系统需要高度集成且可靠性高的EMI/ESD保护时,可优先考虑此产品。

    5. 兼容性和支持


    - 兼容性: 适用于各种需要EMI/ESD保护的电路板设计。
    - 支持: STMicroelectronics提供详细的推荐焊盘设计和组装指南,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    - 问题: 引脚间串扰。
    - 解决方案: 设计对称的走线布局,避免因不对称导致的串扰现象。
    - 问题: 封装偏移。
    - 解决方案: 使用高分辨率工具进行底部光学控制,提高放置精度。
    - 问题: 短路问题。
    - 解决方案: 控制贴片压力,防止焊膏被挤出造成短路。

    7. 总结和推荐


    综合评估:EMIF04-1502M8凭借其高效能的EMI滤波能力和优秀的ESD保护能力,在多种应用中表现出色。它的微型封装使其特别适合于空间受限的设计中。总体来看,这款产品具有很高的市场竞争力,强烈推荐在相关应用场景中使用。
    这篇文档详细介绍了EMIF04-1502M8电子元器件的技术规格、特点和应用场景,旨在帮助工程师更好地理解和应用这一先进的电磁干扰和静电放电保护解决方案。

EMIF04-1502M8参数

参数
电阻 170Ω
电路技术 RC (Pi)
ESD保护
电容值 -
滤波器阶数 2
电感值 -
额定电压-DC -
额定电流 -
截止频率 -
通道数 4
中心频率 -
长*宽*高 1.7mm*1.5mm*650μm
通用封装 UFDFN-8(EP)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
