EZR-LEDK1W-915

产品分类: 射频配件
产品描述: Si4355 RF Transceiver Demonstration Kit
供应商型号: 336-2281-ND
供应商: Digi-Key
标准整包数: 1
SILICON LABORATORIES 射频配件 EZR-LEDK1W-915

EZR-LEDK1W-915概述

    # Silicon Laboratories Si4010/Si4355 EZRADIO® Remote Control Demo Kit User’s Guide

    1. 产品简介


    1.1 基本介绍

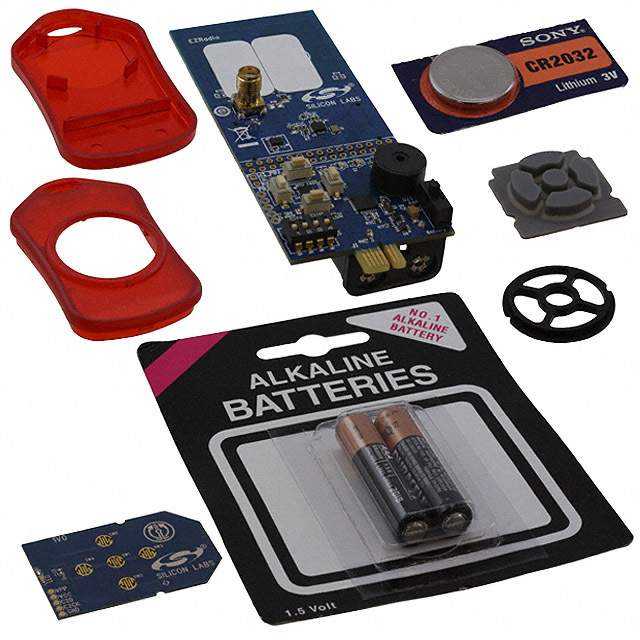

    Silicon Laboratories 的 EZRadio 远程控制演示套件(P/N EZR-LEDK1W-XXX)专为评估 Si4010 射频系统芯片(RF SoC)发射机和 Si4355 接收机而设计。该套件适用于多种应用,如遥控设备、家庭自动化和工业远程控制等。套件分为三个版本,分别针对 434 MHz、868 MHz 和 915 MHz 频段。
    主要功能:
    - Si4010 演示板包含五个按钮和一个 LED 输出。
    - Si4355 接收板配备了四个 LED 用于显示接收到的指令。
    - 软件包提供完整的开发文档和文件。
    - 支持 Silicon Laboratories IDE 和 Keil C 编译器,方便进行调试。
    应用领域:
    家庭自动化、汽车遥控、工业无线控制和消费电子产品。

    2. 技术参数


    | 参数 | 值 |

    | 工作频率范围 | 434 MHz、868 MHz、915 MHz |
    | 调制方式 | FSK |
    | 偏移量 | ±59 kHz(434 MHz)、±119 kHz(868 MHz)、±120 kHz(915 MHz) |
    | 符号率 | 9.6 kBd |
    | 数据包结构 | 包含前导码、同步字节、唯一芯片 ID、状态位、计数器和 CRC 校验 |
    | 电池供电 | CR2032 纽扣电池(3 V),AAA 电池(1.5 V × 2) |

    3. 产品特点和优势


    - 紧凑设计:Si4010 和 Si4355 都采用小型封装,适合便携式和嵌入式应用。
    - 高可靠性:AES 加密支持,确保通信安全性。
    - 易于集成:软件包和硬件设计文档齐全,简化开发流程。
    - 多功能性:支持多种频段,适应全球不同地区的法规要求。

    4. 应用案例和使用建议


    4.1 应用案例
    此套件广泛应用于遥控钥匙、无线门铃和智能家电等领域。例如,通过按下按钮发送指令到接收端,控制灯光或其他设备的开关。
    4.2 使用建议
    - 在复杂环境中测试时,注意增加天线匹配电路以提升信号覆盖范围。
    - 开发阶段建议使用 USB 接口工具棒(Toolstick BA)来更新接收器的固件。

    5. 兼容性和支持


    - 兼容性:Si4010 和 Si4355 可与多种微控制器平台(如 8051F930)无缝连接。
    - 技术支持:Silicon Laboratories 提供在线文档、软件更新和技术支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接收不到信号 | 检查天线匹配电路是否正确安装。 |
    | 按钮按下后无响应 | 确认电源供应正常且软件配置无误。 |
    | LED 闪烁异常 | 检查传输数据包格式和接收端校验是否一致。 |

    7. 总结和推荐


    7.1 综合评估
    Si4010/Si4355 EZRADIO® Remote Control Demo Kit 是一款功能强大且灵活的无线通信解决方案,尤其适合需要快速原型开发和市场验证的应用场景。其稳定的射频性能、详尽的技术文档和支持使其在市场上具有显著的竞争优势。
    7.2 推荐结论
    强烈推荐使用此套件进行开发,特别是对于初学者或需要快速构建无线系统的工程师。它的模块化设计和完善的生态系统能够显著降低开发成本并提高效率。

    Copyright © 2014 by Silicon Laboratories
    更多详细信息请访问 [Silicon Laboratories 官方网站](http://www.silabs.com)。

EZR-LEDK1W-915参数

参数
零件状态 在售
