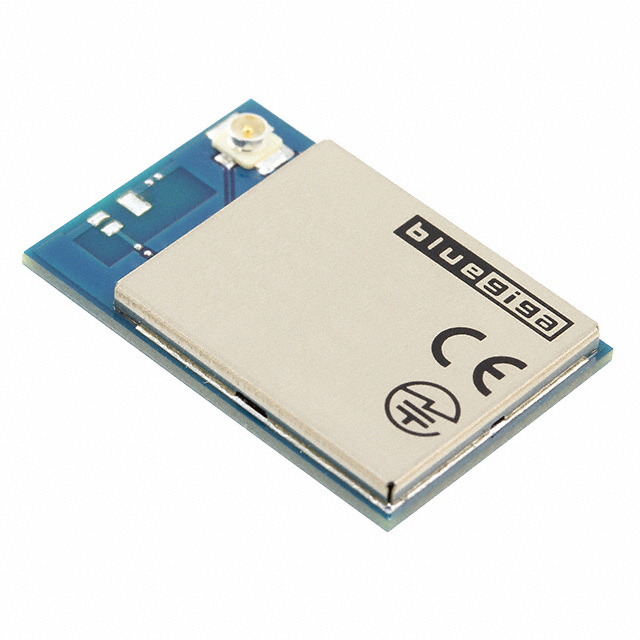

WT32I-E-AI6

产品分类: 射频配件
产品描述: WT32i Bluetooth Module with U.FL connector and aptX® audio codec capable iWRAP6 Bluetooth software
供应商型号: SYE-WT32I-E-AI6
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 射频配件 WT32I-E-AI6

WT32I-E-AI6概述

    # WT32i Bluetooth Audio Module 技术手册

    产品简介


    基本介绍
    WT32i是一款专为音频设计的蓝牙模块,符合Bluetooth 3.0标准,具有卓越的射频性能和增强的音频功能。它集成了经过认证的蓝牙无线电和软件堆栈,以及数字信号处理器(DSP)、立体声音频编解码器和电池充电器,是固定式和便携式音频应用的理想选择。WT32i采用Bluegiga的iWRAP6蓝牙堆栈软件,支持A2DP、AVRCP v.1.5等蓝牙音频配置文件,并提供aptX®和AAC立体声编解码器选项,适合需要高保真音频传输的应用。
    主要功能和应用领域
    - 功能:支持蓝牙音频传输,内置DSP和立体声音频编解码器,支持多种音频接口(如I2S、PCM、SPDIF)。
    - 应用领域:立体声扬声器、音响条、Hi-Fi设备、免提套件、立体声耳机。

    技术参数


    绝对最大额定值
    - 输入电压:1.8V至3.6V
    - 工作温度范围:-40°C 至 +85°C
    推荐工作条件
    - 工作电压:1.8V至3.6V
    - 射频性能:
    - 发射功率:+6.5 dBm
    - 接收灵敏度:-90 dBm
    - 链路预算:96.5 dB
    数字终端特性
    - UART接口:支持串行通信
    - USB接口:支持USB通信
    - SPI编程和调试接口:多从机操作支持
    音频特性
    - 模拟、I2S、PCM、SPDIF接口
    - 44.1kHz ADC, 48kHz DAC
    - 16位立体声编解码器
    - 可选aptX®和AAC立体声编解码器
    - 可选CVC®回声消除
    - 宽带语音支持
    射频特性
    - 天线类型:集成芯片天线或U.FL连接器
    - 天线效率:高效率陶瓷芯片天线
    电流消耗
    - 待机电流:低功耗模式下电流消耗极小

    产品特点和优势


    独特功能
    - 内置DSP和立体声音频编解码器,实现高品质音频处理。
    - 支持多种音频接口和编解码器,满足多样化需求。
    - 内置电池充电器,方便集成到便携式设备中。
    市场竞争力
    - 集成蓝牙协议栈和虚拟机应用程序,减少开发时间和成本。
    - 良好的射频性能和宽泛的工作温度范围,适用于各种恶劣环境。

    应用案例和使用建议


    实际使用场景
    - 立体声扬声器和音响条:利用其强大的音频处理能力和多种音频接口,实现高质量音频输出。
    - Hi-Fi设备:通过内置DSP和立体声音频编解码器,提升音质表现。
    使用建议
    - 在音频布局设计时,避免使用单端音频迹线,尽可能使用差分音频信号。
    - 确保所有接地引脚连接到固体接地平面,并在每个接地引脚附近放置接地过孔。
    - 在路由单端音频迹线时,确保返回电流(即接地)始终跟随迹线从起点到终点。

    兼容性和支持


    兼容性
    - 与多种音频设备和系统兼容,支持UART、USB、SPI等多种接口。
    - 支持多种蓝牙音频配置文件和编解码器,适配不同应用场景。
    支持和维护
    - 硅实验室提供详细的技术文档和支持服务,帮助开发者快速上手和解决问题。

    常见问题与解决方案


    问题1:如何保护电池?
    - 解决方案:通过配置模块在特定电压水平下关闭调节器来保护电池。
    问题2:如何防止主机在启动期间拉低复位线?
    - 解决方案:在复位输入处放置一个二极管以防止这种情况发生。
    问题3:如何正确连接VREGENA引脚?
    - 解决方案:使用iWRAP命令SET CONTROL VREGENA配置VREGENA引脚。

    总结和推荐


    综合评估
    WT32i蓝牙音频模块凭借其卓越的射频性能、强大的音频处理能力和丰富的接口支持,在音频应用领域表现出色。其内置电池充电器和广泛的兼容性使其成为开发者的理想选择。
    推荐使用
    鉴于其优秀的性能和广泛的适用性,我们强烈推荐WT32i蓝牙音频模块用于各种音频相关项目。无论是家庭娱乐还是专业音频设备,这款模块都能提供出色的用户体验和技术支持。

WT32I-E-AI6参数

参数
长*宽*高 23.9mm*15.9mm*2.4mm
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

WT32I-E-AI6厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

WT32I-E-AI6数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 射频配件 SILICON LABORATORIES WT32I-E-AI6 WT32I-E-AI6数据手册

WT32I-E-AI6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.0112 ¥ 352.0539
100+ $ 33.666 ¥ 282.1211
库存: 255
起订量: 8 增量: 500
交货地:
最小起订量为:1
合计: ¥ 352.05
