首页  >  产品百科  >  XN25-225031S000000

XN25-225031S000000

产品分类: 电流传感器
厂牌: SIFAM TINSLEY
产品描述: Sifam Tinsley 电流互感器, Omega系列, 150A, 5 A输出, 匝数比 150:5, 底座安装型, 使用于MCCB
供应商型号: 1236714
供应商: 海外现货
标准整包数: 1
SIFAM TINSLEY 电流传感器 XN25-225031S000000

XN25-225031S000000概述

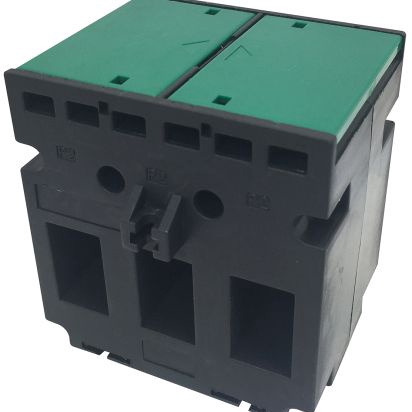

    Omega 3 Phase Current Transformers

    1. 产品简介


    Omega 3相电流互感器(CT)是一种适用于三相系统测量的电流互感器,广泛应用于电力系统中的电流监测。该系列电流互感器的初级电流范围从60A到630A,次级电流为5A。这些互感器设计紧凑,安装简便,可以直接安装在模制外壳断路器旁边,以加快安装速度并优化空间利用。它们适用于多种制造商的MCCB(如ABB、Hager、Dorman Smith、Schneider、Terasaki、Merlin Gerlin、Chint、Legrand等)。

    2. 技术参数


    Omega 3相电流互感器的技术规格如下:
    | 规格 | 描述 |

    | 系统电压 | 720V 50-60Hz |
    | 初级电流 | 60A 至 630A AC |
    | 测试电压 | 3kV,持续1分钟 |
    | 热短路电流 (Ith) | 60倍额定电流 |
    | 动态短路电流 (Idyn) | 2.55倍热短路电流 |
    | 阻燃材料 | UL94 V-0等级阻燃聚碳酸酯 |
    | 国际标准 | IEC/EN 60044-1 / IEC 61869-1, IEC 61010-2 |
    | 安装方式 | DIN导轨、母线或底座安装 |
    | 外形尺寸 | 15x25mm, 21x25mm 和 31x31mm开孔尺寸 |
    | 电缆开口 | 15.5mm 至 31mm |

    3. 产品特点和优势


    Omega 3相电流互感器的主要特点包括:
    - 可密封的接线终端盖
    - 成本效益高的三相外壳设计
    - 多种安装选项,包括DIN导轨、母线或底座安装
    - 结合式M4螺丝的二次端子
    - 阻燃外壳材料(符合UL-94 V0等级)
    这些特点使得Omega 3相电流互感器在各种应用场景中表现出色,具备较强的市场竞争力。

    4. 应用案例和使用建议


    Omega 3相电流互感器广泛应用于工业、商业和住宅建筑中的电能计量和监控系统。具体应用示例如下:
    - 在大型工业设施中用于监测三相电流,确保设备安全运行。
    - 在商业建筑中用于电能管理和能耗监测,提高能源效率。
    使用建议:
    - 安装时注意选择合适的电缆开口尺寸,避免电缆损坏。
    - 确保互感器正确接地,以防止静电干扰。
    - 定期检查和校准互感器,以确保准确度。

    5. 兼容性和支持


    Omega 3相电流互感器可以与其他品牌和型号的电路保护设备和控制系统兼容,如上述提及的各种制造商的MCCB。厂商提供全面的技术支持和售后服务,包括产品咨询、安装指导和故障排除服务。

    6. 常见问题与解决方案


    常见的问题及解决方案包括:
    - 问题: 互感器输出不稳定。
    - 解决方案: 检查连接电缆是否有松动,重新紧固电缆连接。

    - 问题: 输出信号异常。
    - 解决方案: 检查互感器是否正确接地,确认电缆开口尺寸是否合适。
    - 问题: 互感器过热。
    - 解决方案: 确认负载电流是否超过额定值,调整负载或更换更高额定电流的互感器。

    7. 总结和推荐


    Omega 3相电流互感器是一款高性能、多功能的产品,适用于多种工业和商业应用场景。其独特的设计特点和可靠性使其在市场上具有显著的竞争优势。总体而言,这款产品非常适合需要精确电流测量和可靠监控的应用场合,强烈推荐使用。
    如果您有任何疑问或需要进一步的帮助,请联系厂商的技术支持团队。

XN25-225031S000000参数

参数
直流电阻(DCR) -
额定电流 -
频率范围 -
电感值 -
匝数比 150:5
ET(伏特-时间) -
电流比 150:5
长*宽*高 75mm*60mm*87.5mm
安装方式 DIN导轨安装,通孔安装

XN25-225031S000000厂商介绍

Sifam Tinsley是一家专注于工业过程控制和测量设备的制造公司,其产品广泛应用于石油、化工、食品和饮料、制药、水处理和环境监测等多个行业。公司主营产品包括:

1. 流量计:如电磁流量计、涡街流量计等,用于精确测量液体和气体的流量。
2. 液位计:包括超声波液位计、**液位计等,用于监测储罐、水池等容器内的液位。
3. 压力和温度传感器:用于监测和控制工业过程中的压力和温度。
4. 控制器和变送器:用于将传感器信号转换为标准信号,以便于进一步的数据处理和控制。

Sifam Tinsley的优势在于:

1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 高品质:产品经过严格的质量控制,确保在各种恶劣环境下的可靠性和稳定性。
3. 定制解决方案:能够根据客户的具体需求提供定制化的解决方案。
4. 全球服务网络:拥有广泛的全球服务网络,为客户提供快速响应和技术支持。

XN25-225031S000000数据手册

厂牌 PDF简要描述 下载
SIFAM TINSLEY 电流传感器 SIFAM TINSLEY XN25-225031S000000 XN25-225031S000000数据手册

XN25-225031S000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
