首页  >  产品百科  >  3NA3822-7

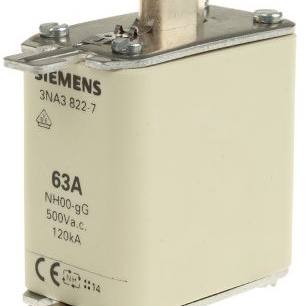

3NA3822-7

产品分类: 保险丝座和保险丝夹
厂牌: SIEMENS/西门子
产品描述: Siemens NH 熔断器, 63A电流, 500V 交流, 80mm总长
供应商型号: 396089
供应商: 海外现货
标准整包数: 3
SIEMENS/西门子 保险丝座和保险丝夹 3NA3822-7

3NA3822-7概述


    产品简介


    SENTRON品牌下的LV HRC熔断器是一种高性能的电路保护装置,型号为3NA3822-7。这款熔断器主要用于交流和直流电路的过载和短路保护,广泛应用于工业控制、配电系统及各类电力设施中。其独特的设计包括前部指示器和活握螺钉端子,确保在故障发生时能迅速且准确地提供指示。

    技术参数


    - 额定电流(In):63 A
    - 额定电压(Un):
    - 交流(AC):500 V
    - 直流(DC):250 V
    - 保护等级:IP20(连接导线情况下)
    - 分断能力:
    - 交流(AC):120 kA
    - 直流(DC):25 kA(时间常数≤10 ms)
    - 功率损耗:4.6 W
    - 机械设计:
    - 外壳宽度:30 mm
    - 安装方式:任意方向,优选垂直安装
    - 净重:198 g
    - 环境条件:
    - 工作温度范围:-5°C至+40°C
    - 储存环境湿度:相对湿度95%,温度20°C

    产品特点和优势


    这款LV HRC熔断器具有以下几个显著特点和优势:
    - 高分断能力:无论是交流还是直流电路,该熔断器均具备强大的分断能力,有效防止短路故障带来的损害。
    - 快速响应:通过前部指示器,可以迅速识别电路中的异常情况,提高系统的可靠性和安全性。
    - 耐腐蚀性:银镀层的设计使得触点不易腐蚀,确保长期稳定的工作状态。
    - 环保耐用:采用高质量材料制造,适合多种恶劣的工业环境,使用寿命长。

    应用案例和使用建议


    这款熔断器适用于多种应用场景,如工厂自动化控制系统、变电站配电系统等。例如,在一个大型变电站中,该熔断器可以作为关键设备的电路保护装置,保障设备安全运行。对于用户而言,建议在选择安装位置时优先考虑垂直安装,以获得最佳散热效果,同时保持周围环境的通风良好,避免温度过高影响其正常工作。

    兼容性和支持


    该型号的熔断器与标准的非绝缘螺钉端子相兼容,适用于大多数常见的电路布线系统。Siemens公司为其提供了详尽的技术文档和用户手册,便于用户在安装和维护过程中参考。此外,还提供了一系列的支持服务,包括故障排查、定期检查和替换服务。

    常见问题与解决方案


    - 问题:熔断器频繁动作,无法维持正常工作。
    - 解决方法:检查电路负载是否超出熔断器的额定值,确保负载不超过其最大承受能力。同时,检查是否有短路现象,排除故障后重新安装熔断器。
    - 问题:熔断器表面出现明显烧蚀痕迹。
    - 解决方法:更换熔断器,并检查电路中的过载或短路问题,确保问题得到彻底解决后再重新投入使用。
    - 问题:熔断器指示灯未亮起。
    - 解决方法:首先确认电源供应是否正常,然后检查熔断器是否正确安装到位,最后查看指示灯本身是否完好无损。

    总结和推荐


    综上所述,SENTRON品牌的3NA3822-7型号熔断器凭借其出色的分断能力和耐用性,在各种复杂工业环境中表现出色。无论是性能参数还是使用体验都达到了很高的水准。因此,强烈推荐用于需要严格电路保护的场合。如果您有任何疑问或需要进一步的信息,可通过Siemens提供的技术支持渠道进行咨询。

3NA3822-7参数

参数
额定电流 63A
保险丝座类型 -
保险丝类型 -
长*宽*高 80mm(长度)*30mm(宽度)

3NA3822-7厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3NA3822-7数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 保险丝座和保险丝夹 SIEMENS/西门子 3NA3822-7 3NA3822-7数据手册

3NA3822-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ ¥ 60.4817
150+ ¥ 58.4178
750+ ¥ 55.6487
库存: 20
起订量: 6 增量: 0
交货地:
最小起订量为:3
合计: ¥ 181.44
直接购买
加入购物车
