首页  >  产品百科  >  03540804ZXGY

03540804ZXGY

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 块 Cartridge 20A 底座安装 60.45mm(长度)*55.63mm(高度)
供应商型号: ET-2575618
供应商: 海外现货
标准整包数: 1
LITTELFUSE 保险丝座和保险丝夹 03540804ZXGY

03540804ZXGY概述

    Cartridge Fuse Blocks 产品技术手册

    产品简介

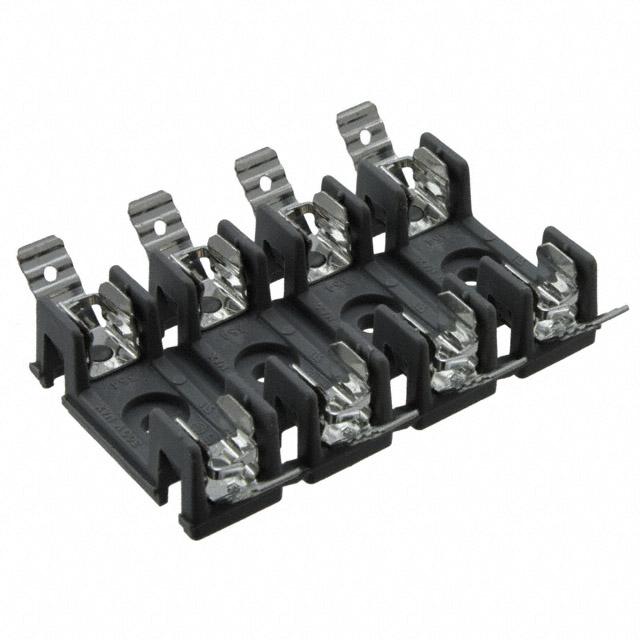

    Cartridge Fuse Blocks 是一种低轮廓保险丝座块,具备增强的电气保护功能。它们设计用于各类工业应用,特别适用于需要高电流保护的应用场合。这些保险丝座块具有多个电压和电流等级选项,旨在为电子系统提供可靠的安全保障。

    技术参数


    - 电流等级: 15A, 20A, 30A(具体型号不同)
    - 电压等级: 600 VDC/VAC
    - 终端类型: 焊接端子、快插端子、印刷电路板端子
    - 认证机构: UL E14721, NEMA
    - 电气特性: 额定温度范围:-40°C 至 +85°C;最小绝缘强度:1500V
    - 兼容保险丝: 尺寸 3AB/AG
    - 材质:
    - 接触弹簧:磷青铜镀锡(除了354900系列,为弹簧黄铜镀锡)
    - 基座:玻璃增强塑料(UL 94V0防火等级)

    产品特点和优势


    - 安全性高: 采用独特的设计,提高了对接触片的保护,防止电击和损坏。
    - 易于安装: 自动对齐设计使得安装更为便捷。
    - 耐高温: 能在-40°C至+85°C的环境下正常工作。
    - 高电流能力: 通过弹簧设计提高电流承载能力。

    应用案例和使用建议


    - 工业控制: 在工业环境中用于电机控制和电源管理。
    - 数据中心: 用于服务器和网络设备的电源保护。
    - 交通行业: 电动汽车和混合动力汽车的电池保护系统。
    使用建议:
    - 安装时确保连接稳固,以避免接触不良引起的过热。
    - 按照制造商建议进行定期检查和更换,以确保系统持续稳定运行。

    兼容性和支持


    - 兼容性: 支持尺寸为3AB/AG的保险丝。
    - 支持服务: 用户可以联系Littelfuse获得技术支持和维修服务。

    常见问题与解决方案


    - 问题1: 保险丝座过热
    - 解决方案: 检查电流等级是否符合要求,必要时更换更高电流等级的保险丝。
    - 问题2: 接触不良
    - 解决方案: 确保端子牢固连接,必要时重新焊接或紧固接触点。

    总结和推荐


    总体而言,Cartridge Fuse Blocks 以其优良的设计、安全可靠的特点和广泛的应用场景,成为众多电子系统保护的理想选择。对于需要高电流保护和电气安全的应用场合,这款产品表现出色。因此,我们强烈推荐使用Cartridge Fuse Blocks,尤其是在工业控制和数据中心等关键应用场景中。

03540804ZXGY参数

参数
保险丝座类型
保险丝类型 Cartridge
额定电流 20A
长*宽*高 60.45mm(长度)*55.63mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

03540804ZXGY厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03540804ZXGY数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 03540804ZXGY 03540804ZXGY数据手册

03540804ZXGY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.9006 ¥ 54.8464
5+ $ 5.7708 ¥ 53.6399
10+ $ 4.9739 ¥ 46.2329
25+ $ 4.8821 ¥ 45.3786
50+ $ 3.8401 ¥ 35.694
100+ $ 3.1928 ¥ 29.6772
300+ $ 2.9783 ¥ 27.6834
600+ $ 2.5878 ¥ 24.054
1050+ $ 2.5574 ¥ 23.7709
库存: 1035
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 54.84
