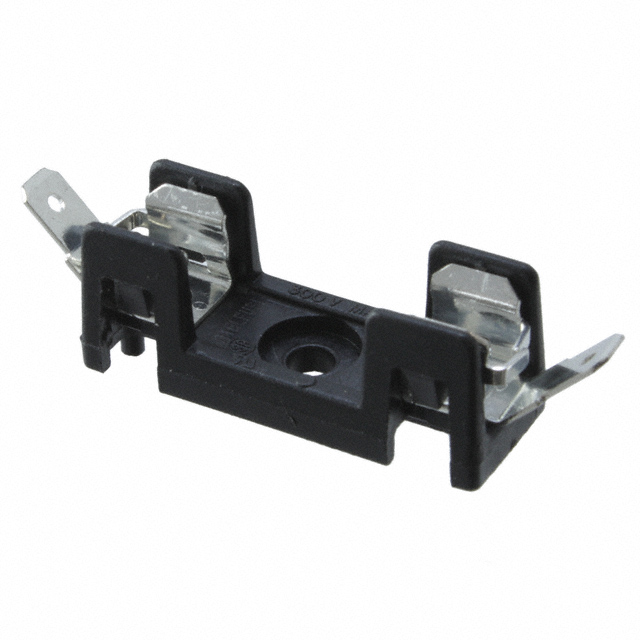

03540621ZXBL

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 块 Cartridge 20A 底座安装 12.7mm(长度)*35.56mm(高度)
供应商型号: 18E8-03540621ZXBL
供应商: 国内现货
标准整包数: 1
LITTELFUSE 保险丝座和保险丝夹 03540621ZXBL

03540621ZXBL概述

    Cartridge Fuse Blocks 产品技术手册

    1. 产品简介


    Littelfuse 的354系列OMNI-BLOK®是一款用于3AB/3AG熔丝的插塞式保险丝座。此系列产品主要用于提供短路和过载保护。根据不同的终端类型,它提供了多种电流和电压等级的选择,广泛应用于工业控制、通信设备、电源系统以及其他需要高可靠性电气保护的应用场景。

    2. 技术参数


    - 终端类型与电流等级:
    - 焊锡终端:30A,600VDC/VAC
    - 快速卡接终端(3/16"):20A,600VDC/VAC
    - 快速卡接终端(1/4",.032"夹子):30A,600VDC/VAC
    - 快速卡接终端(1/4"):20A,600VDC/VAC
    - 快速卡接终端(1/4"):30A,600VDC/VAC
    - PCB板焊接终端:15A,600VDC/VAC
    - 其他规格:
    - 耐压强度: 1500V最小值
    - 接触电阻: 低
    - 兼容熔丝: 3AB/AG尺寸
    - 基础材料: 玻璃纤维增强热塑塑料,UL 94V0阻燃等级
    - 环境温度: -40°C至+85°C

    3. 产品特点和优势


    - 自对齐设计: 通过独特的设计,使得夹子能够自动对准熔丝帽,确保低接触电阻。
    - 高电流容量: 采用弹簧黄铜夹子实现了更高的电流承载能力。
    - 可拆分多极单元: 除了双极单元外,其他多极单元可以拆分成所需的极数。
    - 抗旋转功能选项: 提供防止旋转的底座选项,以满足不同应用需求。

    4. 应用案例和使用建议


    - 工业控制系统: 在工业环境中,这款保险丝座能够承受高温和高振动,适用于自动化生产线。
    - 通信设备: 其高耐压能力和紧凑设计适合安装在通信设备内部,提供可靠的过载保护。
    - 电源系统: 适用于电源系统的输入端,确保系统稳定运行。
    使用建议:
    - 在安装时,确保正确连接焊接终端或卡接终端,以减少接触电阻。
    - 对于需要防旋转的应用场合,可以选择带有抗旋转功能的底座。

    5. 兼容性和支持


    - 兼容性: 可与3AB/AG尺寸的熔丝兼容,符合NEMA标准。
    - 支持: Littelfuse公司提供详尽的技术文档和样品支持,帮助客户进行选型和应用测试。

    6. 常见问题与解决方案


    - 问题: 接触电阻较高。
    - 解决方案: 检查连接是否紧固,确保焊接质量良好。
    - 问题: 熔断速度不符合预期。
    - 解决方案: 检查熔丝是否符合规格,确保正确的电流等级。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 设计独特,具备良好的电气保护性能。
    - 多种电流和电压选择,适用于广泛的工业应用。
    - 高温环境下的稳定表现。

    推荐:
    鉴于其出色的性能和广泛的适用范围,强烈推荐Littelfuse的354系列OMNI-BLOK®作为高性能电气保护的首选方案。

03540621ZXBL参数

参数
额定电流 20A
保险丝座类型
保险丝类型 Cartridge
长*宽*高 12.7mm(长度)*35.56mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

03540621ZXBL厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03540621ZXBL数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 03540621ZXBL 03540621ZXBL数据手册

03540621ZXBL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.4802
库存: 12
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.48
