03420025Z

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 支座 Cartridge 20A 焊接安装,面板安装
供应商型号: TS-03420025Z
供应商: 海外现货
标准整包数: 1

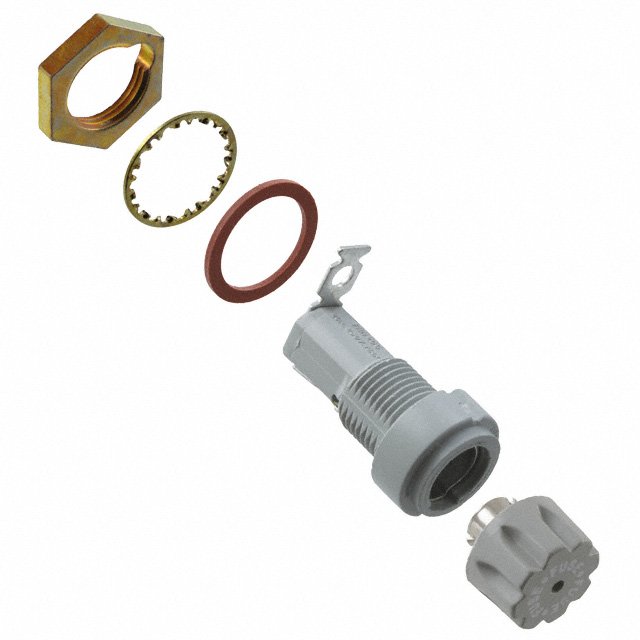

LITTELFUSE 保险丝座和保险丝夹 03420025Z

03420025Z概述


    产品简介


    342系列面板安装封装式熔断器座
    342系列面板安装封装式熔断器座适用于各类工业和商业应用,是保护电路免受过载和短路损害的重要组件。它们可以用于一般应用和防水应用,以适应不同的环境需求。342系列提供多种终端类型,包括直角和直线型,以及不同类型的旋钮(如螺纹旋钮和平纹旋钮),以便于安装和拆卸。这些熔断器座与标准3AG/AB熔丝兼容,符合RoHS标准,是环保的选择。

    技术参数


    - 电气额定值:20安培,电压可达250伏。
    - 工作温度范围:-40°C至+85°C。
    - 绝缘强度:最小2400伏(通用应用);最小1500伏(防水应用)。
    - 安装:承受15磅英寸的安装扭矩;最大面板厚度为0.187英寸(通用应用)或0.250英寸(防水应用)。
    - 材质:黑色热塑性材料(UL94 V-0等级);黑色热固性材料(UL94 V-0等级)。
    - 密封件:橡胶垫圈提供滴水防护;O型环提供防水密封(防水应用)。

    产品特点和优势


    1. 广泛的兼容性:支持标准3AG/AB熔丝,适用于不同行业和应用。
    2. 可靠的工作环境:宽泛的工作温度范围和高强度的绝缘能力确保了在恶劣条件下的稳定表现。
    3. 易于安装:多种终端类型和旋钮设计使得安装过程简便快捷。
    4. 安全防护:提供防水和防滴水选项,增强了产品在潮湿环境下的可靠性。
    5. 环保标准:符合RoHS标准,减少了对环境的影响。

    应用案例和使用建议


    应用案例:
    - 工业设备:例如制造生产线上的控制柜。
    - 商业建筑:商场和办公室的配电系统。
    - 交通运输:如轨道交通中的电力控制系统。
    使用建议:
    - 在选择熔丝时,务必根据负载电流大小选择合适的熔丝类型,避免过载保护失效。
    - 安装时确保面板厚度符合要求,以保证良好的机械固定效果。
    - 对于防水应用,应确认O型环正确安装以确保完全防水。

    兼容性和支持


    - 兼容性:适用于3AG/AB熔丝,与大多数工业标准兼容。
    - 支持:提供详细的安装指导和技术文档,并附带所需的安装硬件(如螺母和垫圈)。

    常见问题与解决方案


    1. Q: 如何正确安装342系列熔断器座?
    - A: 确认面板厚度不超过规定范围,并使用提供的螺母和垫圈确保牢固安装。
    2. Q: 如何选择合适的熔丝?
    - A: 参考设备的负载电流,并选用相应的熔丝类型以防止过载。
    3. Q: 什么情况下需要使用防水型号?
    - A: 在潮湿或易溅水的环境中,选择防水型号可以更好地保护电路。

    总结和推荐


    综合评估:
    342系列面板安装封装式熔断器座以其广泛的应用兼容性、可靠的电气性能和便捷的安装方式,成为工业和商业应用的理想选择。通过提供防水和非防水两种版本,能够满足不同环境下的需求。
    推荐使用:
    我们强烈推荐在需要高可靠性电路保护的应用中使用342系列熔断器座,无论是工业自动化还是商业楼宇的配电系统,它都是一个值得信赖的选择。

03420025Z参数

参数
保险丝类型 Cartridge
额定电流 20A
保险丝座类型 支座
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

03420025Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03420025Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 03420025Z 03420025Z数据手册

03420025Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
