03400313Z

产品分类: 保险丝座和保险丝夹
厂牌: WICKMANN
产品描述: Wickmann 线束保险丝座, 340 系列
供应商型号: 1740747
供应商: 海外现货
标准整包数: 1
WICKMANN 保险丝座和保险丝夹 03400313Z

03400313Z概述

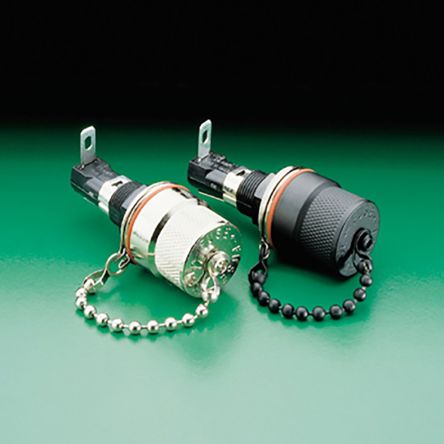

    Radial Leaded Fuse Holders: 340 Series

    1. 产品简介


    Radial Leaded Fuse Holders 340 系列 是一款专为3AB/3AG保险丝设计的保险丝座。这类产品广泛应用于需要高可靠性和环境防护的场合,如无线电频率屏蔽、防水密封以及符合军事标准的应用。

    2. 技术参数


    以下是340系列保险丝座的关键技术规格:
    - 尺寸
    - 最大长度:2.19英寸
    - 直径:0.88英寸
    - 引脚帽最大厚度:0.17英寸
    - 安装孔直径:0.460英寸 至 0.505英寸
    - 电气特性
    - 额定电流:20安培(任何电压下不超过300伏特)
    - 工作温度范围:-40°C 至 +85°C
    - 绝缘电阻:至少10,000兆欧(500伏时)
    - 耐压强度:至少4000伏特
    - 接触电阻:小于0.005欧姆(电流不超过1安培时)
    - 安装要求
    - 安装扭矩:承受15磅-英寸
    - 面板最大厚度:0.31英寸
    - 材质
    - 本体材料:热塑性塑料
    - 按钮材料:热塑性塑料
    - 引脚:镀锡黄铜,支持焊接或0.187英寸女性端子连接
    - 认证
    - 符合MIL-PRF-19207标准(防水密封)
    - 符合IEC 60127-6标准(抗冲击安全)

    3. 产品特点和优势


    - 电磁屏蔽:采用橡胶O型圈和导电垫片确保电磁屏蔽效果,防止RF信号通过安装孔传播。
    - 防水密封:达到MIL-PRF-19207标准的防水密封性能。
    - 抗冲击安全:符合IEC 60127-6标准的抗冲击安全特性。
    - 高温耐受:工作温度范围宽,可适用于极端环境。
    - 高可靠性:卓越的绝缘和接触性能,确保电路的稳定性和安全性。

    4. 应用案例和使用建议


    - 无线电设备:适用于无线电频率敏感的场合,如无线通信设备。
    - 工业自动化:用于需要高防护等级的工业控制系统。
    - 军用设备:满足军事标准的应用需求,如便携式通信设备。
    使用建议:
    - 在选择和安装过程中,需严格按照Fuseology指南进行正确的保险丝再评级。
    - 安装时,确保面板厚度不超过0.31英寸,以避免影响安装稳定性。

    5. 兼容性和支持


    - 兼容性:与3AG和3AB保险丝兼容。
    - 支持和服务:请参阅官方网站或联系技术支持获取更多帮助和支持信息。

    6. 常见问题与解决方案


    - Q: 如何正确安装保险丝?
    - A: 参照安装指南,确保安装孔直径和面板厚度满足规范要求,并施加适当的安装扭矩。

    - Q: 产品是否具有良好的防水密封性能?
    - A: 是的,该产品符合MIL-PRF-19207标准,具备优秀的防水密封性能。

    7. 总结和推荐


    总体而言,340系列保险丝座在性能上表现出色,特别是在电磁屏蔽、防水密封和抗冲击安全方面具有明显的优势。这使其成为各种严苛应用环境的理想选择。强烈推荐在需要高可靠性和环境防护的项目中使用。

03400313Z参数

参数
保险丝类型 -
额定电流 -
保险丝座类型 -

03400313Z厂商介绍

WICKMANN公司是一家德国企业,专注于生产高品质的测量和控制技术产品。公司主营产品包括:

1. 测量技术:提供各种测量设备,如温度、压力、流量等传感器,用于工业自动化和过程控制。

2. 控制技术:生产控制元件,如阀门、执行器等,用于精确控制工业过程中的各种参数。

3. 调节技术:提供调节系统,如PID控制器,用于优化工业过程的稳定性和效率。

4. 安全技术:开发安全相关的产品,如紧急停止开关、限位开关等,确保工业操作的安全。

WICKMANN的产品广泛应用于化工、制药、食品加工、能源和环境工程等领域。

WICKMANN的优势在于:

- 高品质:德国制造,以高品质和可靠性著称。
- 技术创新:不断研发新技术,以满足市场和客户的需求。
- 定制服务:提供定制化解决方案,以适应特定的工业应用。
- 全球网络:拥有广泛的全球销售和服务网络,确保客户支持。

WICKMANN以其产品的精确性、耐用性和创新性在全球市场上享有盛誉。

03400313Z数据手册

厂牌 PDF简要描述 下载
WICKMANN 保险丝座和保险丝夹 WICKMANN 03400313Z 03400313Z数据手册

03400313Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 437.847
5+ ¥ 420.1532
10+ ¥ 411.7512
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 437.84
直接购买
加入购物车
