3.000.047

产品分类: 湿度/温湿传感器
厂牌: SENSIRION
产品描述: Sensirion 湿度传感器 表面贴装
供应商型号: REB-ICENVI1183
供应商: 海外现货
标准整包数: 1

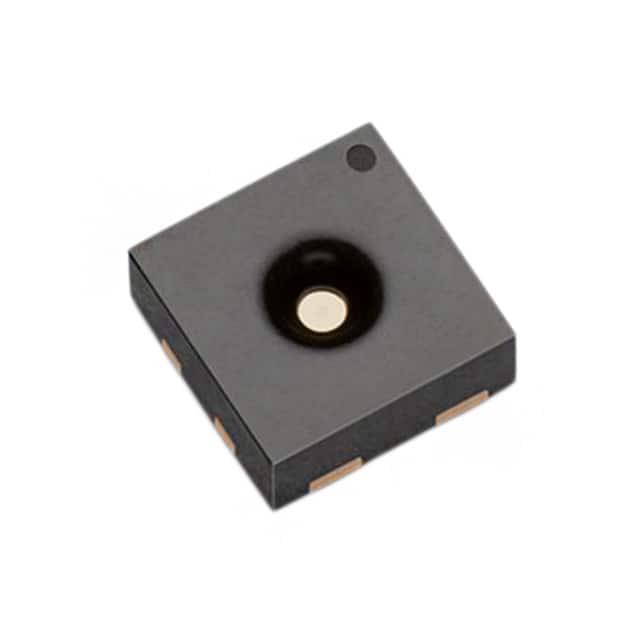

SENSIRION 湿度/温湿传感器 3.000.047

3.000.047概述


    产品简介


    SHTC3数字湿度和温度传感器是一款为高容量电池驱动的消费电子应用而设计的产品。它旨在突破尺寸、功耗和性价比的传统限制,以满足当前和未来的需求。SHTC3采用Sensirion的CMOSens®技术,将电容式湿度传感器、带隙温度传感器、模拟和数字信号处理、模数转换器(ADC)、校准数据存储以及支持I2C快速模式增强型接口(I2C Fast Mode Plus)的功能集成到单个芯片上。其超小的2 × 2 × 0.75 mm³ DFN封装使其能够在最有限的空间内进行应用。

    技术参数


    湿度测量:
    - 准确度范围:典型值为±2%RH,最大值如图2所示。
    - 重复性:小于0.1%RH。
    - 分辨率:0.01%RH。
    - 测量范围:0至100%RH。
    - 响应时间:τ 63%为8秒。
    - 长期漂移:典型值小于0.25%RH/年。
    温度测量:
    - 准确度范围:典型值为±0.2°C,最大值如图3所示。
    - 重复性:小于0.1°C。
    - 分辨率:0.01°C。
    - 测量范围:-40°C至+125°C。
    - 响应时间:τ 63%小于5至30秒。
    - 长期漂移:典型值小于0.02°C/年。
    电源规格:
    - 供电电压:1.62V至3.6V。
    - 电源电流:
    - 空闲状态:45μA 至70μA。
    - 睡眠模式:0.3μA 至0.6μA。
    - 正常模式:430μA 至900μA。
    - 低功耗模式:270μA 至570μA。

    产品特点和优势


    - 超低功耗:适用于电池驱动的应用。
    - 宽泛的供电电压范围:覆盖了电池供电设备常见的电压范围。
    - 小型封装:适合紧凑空间的设计需求。
    - 高可靠性和长期稳定性:得益于超过15年的行业验证技术。
    - 易于大批量生产:优化的成本效益。

    应用案例和使用建议


    应用案例:
    SHTC3适用于需要精确湿度和温度测量的小型便携设备,例如智能手表、可穿戴设备、无线传感器节点等。在这些设备中,由于空间和能源限制,SHTC3的紧凑尺寸和低功耗是关键因素。
    使用建议:
    - 确保传感器在推荐的操作条件下运行(5°C至60°C和20%RH至80%RH之间),这有助于提高长期稳定性和精度。
    - 使用100nF的去耦电容器紧贴传感器放置,以确保电源噪声最小化。
    - 尽量避免在测量期间进行I2C通信,以保证测量结果的高重复性。

    兼容性和支持


    SHTC3支持I2C快速模式增强型接口(I2C Fast Mode Plus),可以与任何兼容此接口的微控制器无缝对接。Sensirion提供了详尽的技术文档和支持服务,帮助用户正确安装和使用该传感器。

    常见问题与解决方案


    常见问题1:传感器无法准确测量湿度
    - 解决方法:检查供电电压是否在规定的范围内,同时确保没有超出推荐的使用条件。
    常见问题2:测量时响应时间过长
    - 解决方法:考虑外部环境因素对传感器的影响,如空气流动速率和温湿度变化速度。

    总结和推荐


    综上所述,SHTC3凭借其高性能、低功耗和小巧尺寸,在高容量消费电子产品中具有极高的适用性和竞争力。它不仅能够满足当前严格的测量要求,而且在成本效益方面表现出色。因此,强烈推荐这款产品用于需要精确湿度和温度监测的应用场景。

3.000.047参数

参数
精度 ±2%RH
输出类型 -
灵敏度 -
响应时间 -
湿度范围 -
最大工作供电电压 3.6V
最小工作供电电压 1.62V
输出 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3.000.047厂商介绍

SENSIRION是瑞士的一家高科技公司,专注于开发和生产高性能的微流体和微光学传感器解决方案。公司的产品广泛应用于环境监测、工业过程控制、医疗设备和消费电子产品等领域。

SENSIRION的主营产品分类包括:

1. 湿度和温度传感器:用于测量空气湿度和温度,广泛应用于环境监测、空调系统和气象站等。

2. 气体传感器:用于检测特定气体的浓度,如二氧化碳、挥发性有机化合物(VOCs)等,应用于空气质量监测、工业安全和医疗设备等。

3. 流量传感器:用于测量气体或液体的流量,应用于呼吸机、通风系统和工业过程控制等。

4. 液体传感器:用于测量液体的物理和化学特性,如pH值、电导率等,应用于水质监测、实验室分析和医疗诊断等。

SENSIRION的优势在于:

1. 技术创新:SENSIRION拥有强大的研发能力,不断推出具有竞争力的新产品。

2. 高精度和可靠性:SENSIRION的传感器以其高精度和高可靠性而闻名,满足各种严苛的应用需求。

3. 定制化解决方案:SENSIRION提供定制化的传感器解决方案,满足客户的特定需求。

4. 全球服务网络:SENSIRION在全球设有多个销售和服务网点,为客户提供快速响应和技术支持。

3.000.047数据手册

厂牌 PDF简要描述 下载
SENSIRION 湿度/温湿传感器 SENSIRION 3.000.047 3.000.047数据手册

3.000.047封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 2.1735 ¥ 19.0616
库存: 6570
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 47654
