SHT41A-AD1B-R2

产品分类: 湿度/温湿传感器
厂牌: SENSIRION
产品描述: 4s I²C 2.3V 5.5V 0%RH~100%RH ±2% RH 贴片安装,黏合安装
供应商型号: SHT41A-AD1B-R2
供应商: 国内现货
标准整包数: 1

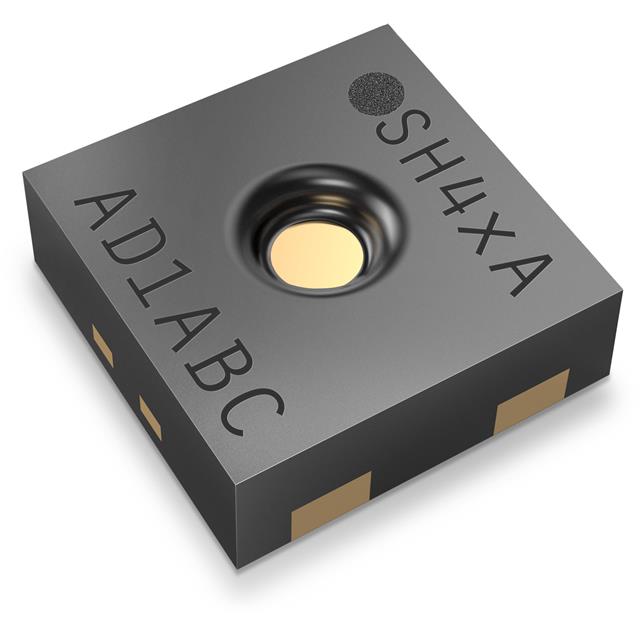

SENSIRION 湿度/温湿传感器 SHT41A-AD1B-R2

SHT41A-AD1B-R2概述

    SHT4xA:高精度汽车级湿度和温度传感器

    产品简介


    SHT4xA是一款第四代湿度和温度传感器,专为汽车应用设计,具有高精度、功能安全认证的特点。该系列传感器可以测量相对湿度和温度,精度分别为±2%RH(相对湿度)和±0.2°C(温度)。它们被广泛应用于汽车、工业控制和其他需要高可靠性测量的应用场景。

    技术参数


    - 供电电压:I2C接口的供电电压范围为1.08 V至3.6 V,PWM接口的供电电压范围为2.3 V至5.5 V。
    - 接口类型:支持I2C快速模式+(FM+),具有CRC校验和多个I2C地址选择功能。此外还提供PWM接口。
    - 工作范围:湿度测量范围为0%至100%RH,温度测量范围为-40°C至125°C。
    - 响应时间:在典型的环境条件下,湿度响应时间为4秒,温度响应时间为2秒。
    - 其他特性:内置加热器用于高级自诊断,支持在冷凝环境下正常运行,具有AEC-Q100认证,设计符合ISO 26262标准。

    产品特点和优势


    - 高精度:湿度测量精度可达±2%RH,温度测量精度可达±0.2°C,适用于高精度需求的应用。
    - 功能安全认证:符合AEC-Q100标准,且可作为ASIL-A级别的安全元素。
    - 耐久性:具有优良的抗挥发有机物能力,适合长期暴露在恶劣环境中。
    - 自恢复能力:即使在极端条件下长时间工作后,传感器也能在返回正常操作条件时自动恢复到规格范围内。

    应用案例和使用建议


    - 应用场景:常用于汽车空调系统、工业自动化监控、环境监测等场景。
    - 使用建议:确保传感器在推荐的操作条件下工作,即温度范围为5°C至60°C,湿度范围为20%RH至80%RH。在进行长期测量时,避免传感器长时间暴露在极端条件下,以减少老化效应。

    兼容性和支持


    - 兼容性:该传感器与多种I2C总线设备兼容,并支持通过I2C和PWM两种接口进行通信。
    - 支持与维护:Sensirion公司提供了详细的文档和支持,包括应用指南、驱动程序代码资源等。此外,还可以通过提供的CAD文件进行设计集成。

    常见问题与解决方案


    - 问题1:传感器在长时间暴露在高湿度下后,湿度读数出现偏差。
    - 解决方案:将传感器重新置于推荐的工作环境中,通常情况下传感器会在几小时内自动恢复正常。
    - 问题2:传感器在PWM模式下,输出信号不稳定。
    - 解决方案:检查PWM接口配置,确保频率和占空比设置正确。同时,确认负载电阻值满足要求(>100kΩ)。

    总结和推荐


    SHT4xA传感器凭借其高精度、可靠性和功能安全性,在汽车及其他严苛环境下的应用中表现出色。它不仅能够提供准确的测量结果,还能在各种条件下稳定运行。对于需要高精度和高可靠性的应用,强烈推荐使用SHT4xA传感器。希望上述信息能帮助您更好地了解和使用这款优秀的传感器产品。

SHT41A-AD1B-R2参数

参数
湿度范围 0%RH~100%RH
最大工作供电电压 5.5V
最小工作供电电压 2.3V
输出 -
精度 ±2% RH
输出类型 I²C
灵敏度 -
响应时间 4s
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

SHT41A-AD1B-R2厂商介绍

SENSIRION是瑞士的一家高科技公司,专注于开发和生产高性能的微流体和微光学传感器解决方案。公司的产品广泛应用于环境监测、工业过程控制、医疗设备和消费电子产品等领域。

SENSIRION的主营产品分类包括:

1. 湿度和温度传感器:用于测量空气湿度和温度,广泛应用于环境监测、空调系统和气象站等。

2. 气体传感器:用于检测特定气体的浓度,如二氧化碳、挥发性有机化合物(VOCs)等,应用于空气质量监测、工业安全和医疗设备等。

3. 流量传感器:用于测量气体或液体的流量,应用于呼吸机、通风系统和工业过程控制等。

4. 液体传感器:用于测量液体的物理和化学特性,如pH值、电导率等,应用于水质监测、实验室分析和医疗诊断等。

SENSIRION的优势在于:

1. 技术创新:SENSIRION拥有强大的研发能力,不断推出具有竞争力的新产品。

2. 高精度和可靠性:SENSIRION的传感器以其高精度和高可靠性而闻名,满足各种严苛的应用需求。

3. 定制化解决方案:SENSIRION提供定制化的传感器解决方案,满足客户的特定需求。

4. 全球服务网络:SENSIRION在全球设有多个销售和服务网点,为客户提供快速响应和技术支持。

SHT41A-AD1B-R2数据手册

厂牌 PDF简要描述 下载
SENSIRION 湿度/温湿传感器 SENSIRION SHT41A-AD1B-R2 SHT41A-AD1B-R2数据手册

SHT41A-AD1B-R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.606
200+ ¥ 22.072
500+ ¥ 21.716
1000+ ¥ 21.36
3000+ ¥ 21.004
库存: 10070
起订量: 10 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 22.6
直接购买
加入购物车
