HDC1000YPAT

产品分类: 湿度/温湿传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 温湿度传感器 表面贴装, 8引脚
供应商型号: 296-38027-2-ND
供应商: Digi-Key
标准整包数: 1

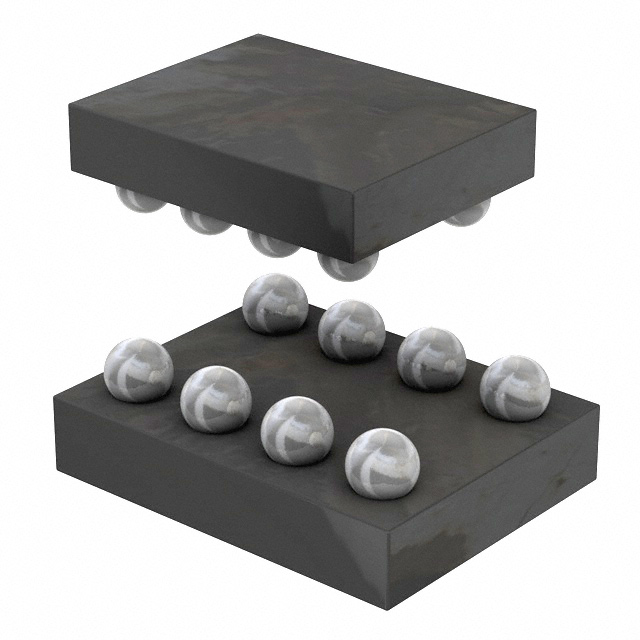

TEXAS INSTRUMENTS 湿度/温湿传感器 HDC1000YPAT

HDC1000YPAT概述


    产品简介


    HDC1000是一款由Texas Instruments生产的低功耗高精度数字湿度传感器,集成了温度传感器。该产品主要应用于智能家居、汽车、医疗设备、工业监控等多个领域,例如恒温恒湿系统、智能恒温器、洗衣机、打印机、便携式测量仪器等。通过集成的I²C接口,HDC1000能够轻松集成到各种控制系统中。

    技术参数


    以下是HDC1000的主要技术参数:
    - 相对湿度测量范围:0%至100%
    - 相对湿度精度:±3%
    - 温度精度:±0.2°C
    - 测量分辨率:14位
    - 工作电压:3V至5V
    - 睡眠模式电流:200nA
    - 平均供电电流:
    - 820nA(每秒1次,11位湿度测量)
    - 1.2μA(每秒1次,11位湿度及温度测量)
    - 尺寸:2mm x 1.6mm(超紧凑封装)

    产品特点和优势


    HDC1000的优势包括:
    - 高精度的相对湿度和温度测量
    - 极低功耗,特别是睡眠模式下的电流消耗
    - 采用创新的WLCSP封装,便于板级设计
    - 在全-40°C至+125°C的温度范围内均能正常工作
    - 出色的长期稳定性和可靠性

    应用案例和使用建议


    应用案例
    - 智能恒温器:HDC1000可以精确测量室内湿度和温度,帮助维持舒适的居住环境。
    - 医疗器械:可用于监测患者的环境条件,确保患者在一个安全、健康的环境中恢复。
    - 工业控制:如仓储物流中的湿度监控,确保货物在运输过程中的质量。
    使用建议
    - 确保连接符合I²C标准,使用合适的拉高电阻,避免信号干扰。
    - 在使用过程中,应根据实际需求选择适当的测量频率,以减少功耗。
    - 注意保持适当的环境条件,避免极端温度和湿度对传感器造成影响。

    兼容性和支持


    HDC1000支持I²C接口,易于与其他系统集成。制造商提供了详细的技术文档和软件工具,有助于简化开发过程。此外,还提供技术支持和社区资源,以解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - Q:传感器在低温环境下表现如何?
    - A:HDC1000能够在-40°C至+125°C的温度范围内正常工作,但为确保最佳性能,建议操作温度在-20°C至60°C之间。

    - Q:如何校准传感器?
    - A:传感器出厂时已进行了工厂校准,通常无需额外校准。如需进一步校准,可参考官方提供的校准指南。

    总结和推荐


    HDC1000凭借其高精度、低功耗以及出色的稳定性,成为了多个领域湿度和温度测量的理想选择。无论是在家庭自动化还是工业监控中,这款传感器都能提供可靠的性能。对于需要精准且可靠湿度和温度测量的应用来说,强烈推荐使用HDC1000。

HDC1000YPAT参数

参数
灵敏度 -
响应时间 15s
湿度范围 0%RH~100%RH
最大工作供电电压 5.5V
最小工作供电电压 2.7V
输出 11b
精度 ±3% RH
输出类型 I²C
长*宽*高 680μm(高度)
通用封装 DSBGA-8
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

HDC1000YPAT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

HDC1000YPAT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 湿度/温湿传感器 TEXAS INSTRUMENTS HDC1000YPAT HDC1000YPAT数据手册

HDC1000YPAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 4.6641 ¥ 39.0328
库存: 16000
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 9758.2
