SHTC1

产品分类: 湿度/温湿传感器
厂牌: SENSIRION
产品描述: 8s I²C 16b 1.62V 1.98V 0%RH~100%RH ±3% RH UDFN-4 贴片安装,黏合安装 2mm*2mm*750μm
供应商型号: SEU-SHTC1
供应商: 海外现货
标准整包数: 1

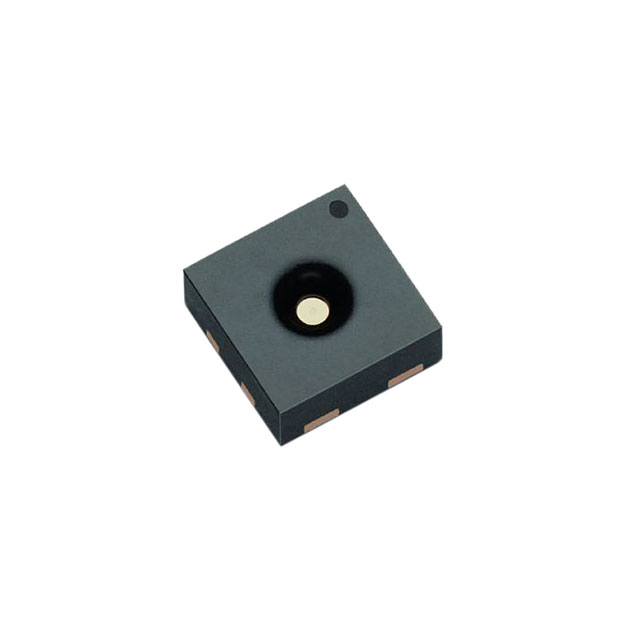

SENSIRION 湿度/温湿传感器 SHTC1

SHTC1概述

    SHTC1 Humidity and Temperature Sensor IC

    1. 产品简介


    SHTC1是一款专为高量消费电子应用设计的数字温湿度传感器。它采用了CMOSens®技术,集成了一个电容式湿度传感器、带隙温度传感器、模拟和数字信号处理电路、模数转换器(ADC)、校准数据存储器以及一个支持I²C快速模式的数字通信接口。SHTC1的小巧尺寸(2 × 2 × 0.75 mm³)使其适用于空间受限的应用场景。

    2. 技术参数


    - 电源电压:1.62 V至1.98 V
    - 测量精度:湿度典型值±3 %RH,温度典型值±0.3 °C
    - 重复性:湿度0.1 %RH,温度0.1 °C
    - 响应时间:湿度在25°C、1m/s气流下τ=8s;温度τ<5至30s
    - 功耗:测量时平均电流消耗为385-465 µA;连续运行每秒一次测量时平均功率消耗为8.6 µW
    - 工作环境:工作温度范围-40°C至125°C,存储温度范围-40°C至125°C

    3. 产品特点和优势


    - 高性能性价比:SHTC1提供了业界领先的高可靠性和长期稳定性。
    - 超小封装:仅2 × 2 × 0.75 mm³,适合空间受限的应用。
    - 低功耗:在连续测量条件下,功耗仅为8.6 µW。
    - 快速启动:上电及测量可在1ms内完成。
    - 适应性强:适用于各种高体积消费电子产品。

    4. 应用案例和使用建议


    - 智能手机:作为环境监测的一部分,用于监控环境温湿度变化。
    - 智能家居设备:例如智能空调、加湿器等,提供准确的温湿度数据以优化用户体验。
    - 医疗设备:在需要精确温湿度监测的环境中使用,如婴儿监护仪。
    使用建议:
    - 在操作前确保设备在推荐的工作环境范围内(5-60°C和20-80%RH)。
    - 尽量避免长时间暴露在极端条件下,特别是高湿度环境。

    5. 兼容性和支持


    - 兼容性:SHTC1支持I²C快速模式,能够轻松集成到现有系统中。
    - 支持:厂商提供了详细的文档和技术支持,包括设计指南和应用笔记。

    6. 常见问题与解决方案


    - 问题一:传感器未响应
    - 解决方法:检查供电电压是否正常,以及是否有正确的启动序列。
    - 问题二:测量结果不稳定
    - 解决方法:确保传感器不在通信过程中测量,遵循最佳实践以提高重复性。

    7. 总结和推荐


    SHTC1温湿度传感器凭借其高可靠性、小尺寸、低功耗等特点,成为众多消费电子应用的理想选择。特别是在对成本敏感且对性能要求较高的场景中,其出色的表现使其成为首选。我们强烈推荐使用SHTC1来满足您的高精度温湿度监测需求。

SHTC1参数

参数
响应时间 8s
湿度范围 0%RH~100%RH
最大工作供电电压 1.98V
最小工作供电电压 1.62V
输出 16b
精度 ±3% RH
输出类型 I²C
灵敏度 -
长*宽*高 2mm*2mm*750μm
通用封装 UDFN-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

SHTC1厂商介绍

SENSIRION是瑞士的一家高科技公司,专注于开发和生产高性能的微流体和微光学传感器解决方案。公司的产品广泛应用于环境监测、工业过程控制、医疗设备和消费电子产品等领域。

SENSIRION的主营产品分类包括:

1. 湿度和温度传感器:用于测量空气湿度和温度,广泛应用于环境监测、空调系统和气象站等。

2. 气体传感器:用于检测特定气体的浓度,如二氧化碳、挥发性有机化合物(VOCs)等,应用于空气质量监测、工业安全和医疗设备等。

3. 流量传感器:用于测量气体或液体的流量,应用于呼吸机、通风系统和工业过程控制等。

4. 液体传感器:用于测量液体的物理和化学特性,如pH值、电导率等,应用于水质监测、实验室分析和医疗诊断等。

SENSIRION的优势在于:

1. 技术创新:SENSIRION拥有强大的研发能力,不断推出具有竞争力的新产品。

2. 高精度和可靠性:SENSIRION的传感器以其高精度和高可靠性而闻名,满足各种严苛的应用需求。

3. 定制化解决方案:SENSIRION提供定制化的传感器解决方案,满足客户的特定需求。

4. 全球服务网络:SENSIRION在全球设有多个销售和服务网点,为客户提供快速响应和技术支持。

SHTC1数据手册

厂牌 PDF简要描述 下载
SENSIRION 湿度/温湿传感器 SENSIRION SHTC1 SHTC1数据手册

SHTC1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.1688 ¥ 18.3262
500+ $ 1.8166 ¥ 15.3501
库存: 1000
起订量: 126 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1832.62
