首页  >  产品百科  >  SHT20

SHT20

产品分类: 湿度/温湿传感器
厂牌: SENSIRION
产品描述: 与SHT20-TR-1.5KS相同物料,包装区别,8s I²C 12b 2.1V 3.6V 0%RH~100%RH ±3% RH DFN-6 贴片安装,黏合安装 3mm*3mm*1.1mm
供应商型号: 11MZ-SHT20
供应商: 云汉优选
标准整包数: 1

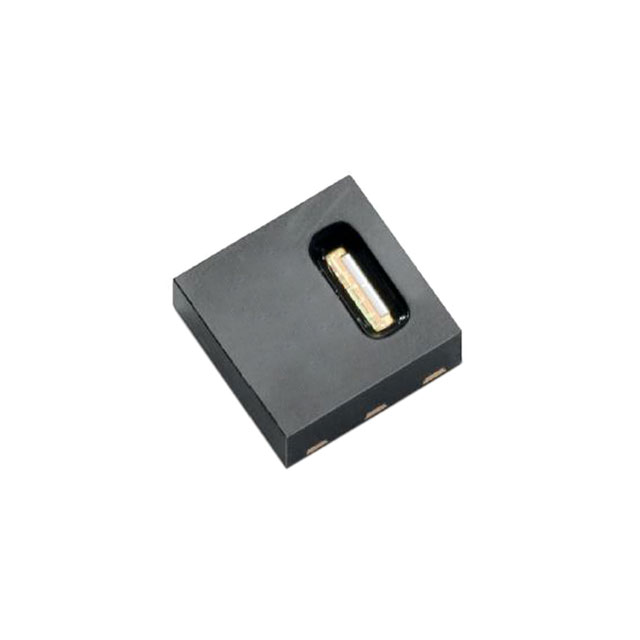

SENSIRION 湿度/温湿传感器 SHT20

SHT20概述

    SHT20 湿度和温度传感器IC技术手册

    产品简介


    SHT20 是一款由 Sensirion 公司生产的高精度湿度和温度传感器IC。该传感器采用先进的 CMOSens® 技术,内置湿度传感器、温度传感器以及放大器、A/D转换器和数字处理单元。SHT20 尺寸仅为 3 x 3mm,适合于各种紧凑空间的应用场景。其数字输出和 I2C 接口使其易于集成到各种微控制器系统中,是环境监测、工业自动化和智能家居等领域的重要组件。

    技术参数


    - 供电电压: 2.1 V 至 3.6 V(推荐 3.0 V)
    - 供电电流: 睡眠模式 0.15 µA 至 0.4 µA;测量模式 200 µA 至 330 µA
    - 相对湿度范围: 0% 至 100%
    - 温度范围: -40°C 至 125°C
    - 分辨率: 温度 14 位(0.01°C)、湿度 12 位(0.04%RH)
    - 准确度: 相对湿度 ±3.0%RH(典型值),温度 ±0.3°C(典型值)
    - 响应时间: 63% 相对湿度响应时间为 8 秒
    - 长期稳定性: 湿度 <0.25%RH/年,温度 <0.02°C/年
    - 接口: 数字 I2C 接口
    - 封装: DFN 类型(3 x 3mm,高度 1.1mm)

    产品特点和优势


    SHT20 的主要优势在于其高精度、长寿命稳定性和低功耗特性。传感器经过单独校准和测试,每个传感器都有一个唯一的电子识别码。其内置的 A/D 转换器和数字处理器使其能够提供数字化、线性的传感器信号,从而简化了数据处理流程。此外,SHT20 支持通过命令改变分辨率,有助于提高通信可靠性。

    应用案例和使用建议


    SHT20 广泛应用于环境监测、工业自动化和智能家居等领域。例如,在温室环境中,可以将 SHT20 安装在温室的不同位置,以实时监测温湿度变化,确保植物在最佳环境下生长。对于使用该传感器的场合,需要注意避免高温环境和长时间暴露在化学溶剂中。安装时,建议传感器远离产生热量的电子元件,以减少热干扰。在布线过程中,保持 SDA 和 SCL 信号线之间的距离不要超过 10cm,以避免信号干扰。

    兼容性和支持


    SHT20 与多种微控制器平台兼容,如 Arduino 和 Raspberry Pi。为了方便开发,Sensirion 提供了两种评估套件:EK-H4 和 EK-H5。EK-H4 是一个四通道设备,带有查看软件和数据记录功能,而 EK-H5 则直接连接一个传感器到计算机的 USB 端口。此外,Sensirion 还提供了详细的应用指南和技术支持,可以通过官方网址获得更多信息。

    常见问题与解决方案


    - 问题一: 在焊接后传感器读数出现负偏移。
    - 解决方案: 该现象是由于焊接过程中的高温造成的。传感器通常会在 1-3 天内恢复正常,如果需要立即进行湿度测试,应考虑此偏移。

    - 问题二: 如何正确安装传感器?
    - 解决方案: 在安装前,确保传感器存储在适当条件下。焊接时使用无铅焊料和氮气保护,同时严格控制焊接时间和温度。具体焊接参数可以参考制造商提供的数据表。

    总结和推荐


    SHT20 湿度和温度传感器 IC 在精度、稳定性和易用性方面表现出色,是各种应用的理想选择。其高精度和低功耗使得它在多个行业中具有广泛的适用性。总体而言,我们强烈推荐使用 SHT20 作为精密温湿度测量的解决方案。如果您正在寻找一个可靠且高效的传感器,SHT20 绝对是一个值得考虑的选择。

SHT20参数

参数
灵敏度 1
响应时间 8s
湿度范围 0%RH~100%RH
最大工作供电电压 3.6V
最小工作供电电压 2.1V
输出 12b
精度 ±3% RH
输出类型 I²C
长*宽*高 3mm*3mm*1.1mm
通用封装 DFN-6
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

SHT20厂商介绍

SENSIRION是瑞士的一家高科技公司,专注于开发和生产高性能的微流体和微光学传感器解决方案。公司的产品广泛应用于环境监测、工业过程控制、医疗设备和消费电子产品等领域。

SENSIRION的主营产品分类包括:

1. 湿度和温度传感器:用于测量空气湿度和温度,广泛应用于环境监测、空调系统和气象站等。

2. 气体传感器:用于检测特定气体的浓度,如二氧化碳、挥发性有机化合物(VOCs)等,应用于空气质量监测、工业安全和医疗设备等。

3. 流量传感器:用于测量气体或液体的流量,应用于呼吸机、通风系统和工业过程控制等。

4. 液体传感器:用于测量液体的物理和化学特性,如pH值、电导率等,应用于水质监测、实验室分析和医疗诊断等。

SENSIRION的优势在于:

1. 技术创新:SENSIRION拥有强大的研发能力,不断推出具有竞争力的新产品。

2. 高精度和可靠性:SENSIRION的传感器以其高精度和高可靠性而闻名,满足各种严苛的应用需求。

3. 定制化解决方案:SENSIRION提供定制化的传感器解决方案,满足客户的特定需求。

4. 全球服务网络:SENSIRION在全球设有多个销售和服务网点,为客户提供快速响应和技术支持。

SHT20数据手册

厂牌 PDF简要描述 下载
SENSIRION 湿度/温湿传感器 SENSIRION SHT20 SHT20数据手册

SHT20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.0542
10+ ¥ 8.6179
30+ ¥ 7.5406
100+ ¥ 6.35
500+ ¥ 6.0325
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.05
