H20DB-25-SS-500-ABZ-15V/OCR-SCS18-S

产品分类: 编解码器
产品描述: 5V 15V 导线安装,底座安装
供应商型号: 3819021
供应商: 海外现货
标准整包数: 1

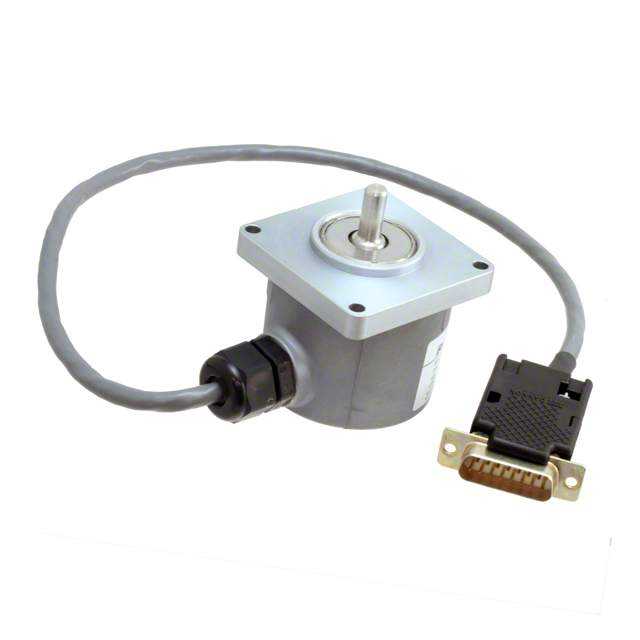

SENSATA TECHNOLOGIES 编解码器 H20DB-25-SS-500-ABZ-15V/OCR-SCS18-S

H20DB-25-SS-500-ABZ-15V/OCR-SCS18-S概述


    产品简介


    H20增量式编码器是一款专为恶劣环境设计的高性能编码器,能够以经济的方式满足高达4096个周期/转的分辨率需求。该编码器体积小巧,具有抗冲击的碟片、重型轴承和EMI屏蔽,符合NEMA 4和13标准。H20编码器还提供轴心孔式(hub shaft)版本,带有弹性安装座,方便直接安装到小型电机上。典型的应用场景包括机床控制、过程控制、农业机械、纺织设备、机器人、食品加工和计量等。

    技术参数


    - 机械规格
    - 轴径:1/4英寸至3/8英寸及多种公制版本
    - 空心轴、轴心孔式或贯穿轴式版本
    - 平面直径:0.75英寸 x 0.03英寸深
    - 轴向负载:最大40磅,径向负载:最大40磅
    - 轴向跳动:最大0.001英寸
    - 起始扭矩:无密封时最大1.0 in-oz,带密封时最大2.5 in-oz,贯穿轴式最大4.0 in-oz
    - 轴承:52100轴承钢
    - 轴材料:303不锈钢
    - 轴承壳体:压铸铝并镀铱素层,不锈钢(特殊选项)
    - 盖子:压铸铝并有防护涂层(适用于MS或CS接头),否则为拉伸铝并有防护涂层,不锈钢(特殊选项)
    - 轴承寿命:额定载荷下1.5 × 10^9转(10,000小时转速2500转/分钟)
    - 最大转速:8,000转/分钟
    - 惯性矩:2.0 × 10^-4 oz-in-sec²
    - 重量:9盎司(典型)
    - 电气规格
    - 类型:增量式
    - 输出格式:双通道正交,1/2周期指数门控(标准配置)。当指定3904作为输出设备时,可选择无门控指数
    - 每转脉冲数:1至4096(见表A)。分辨率超过1024时请联系BEI了解插值选项
    - 供电电压:5至28 VDC
    - 电流要求:100 mA(典型),最大250 mA
    - 电压/输出:28V/V(线驱动,5-28 VDC输入,Vout=Vin)、28V/5(线驱动,5-28 VDC输入,Vout=5 VDC)、28V/OC(开路,5-28 VDC输入,OCout)
    - 保护等级:反向、过电压和输出短路保护
    - 频率响应:最高100 kHz(最高1024脉冲/转;带插值选项可达400 kHz)
    - 环境规格
    - 外壳等级:NEMA 4 & 13(IP66)(订购时配备轴封和电缆夹)
    - 温度范围:运行温度0°C至70°C;存储温度-25°C至90°C(特殊选项可扩展)
    - 冲击:50g的冲击力,持续11毫秒
    - 振动:5至2000 Hz,加速度20g
    - 湿度:98%相对湿度无冷凝

    产品特点和优势


    H20增量式编码器具有以下独特功能和优势:
    - 高度耐用:采用抗冲击碟片和重型轴承,能够承受恶劣环境条件。
    - 高分辨率:最高可实现4096个脉冲/转,适合高精度控制需求。
    - 多种安装方式:提供空心轴、轴心孔式和贯穿轴式安装方式,便于不同场合下的安装。
    - 宽泛的工作温度范围:从-25°C至90°C,适合在极端环境下的应用。
    - 低起始扭矩:在许多情况下,能以更低的起始扭矩启动,减少机械磨损。

    应用案例和使用建议


    H20编码器广泛应用于机器控制、过程控制、农业机械、纺织设备、机器人、食品加工等领域。以下是一些实际应用中的建议:
    - 机器控制:H20编码器适用于需要高精度定位和速度控制的应用,例如自动化装配线上的传送带系统。
    - 过程控制:在工业流程中,H20编码器可以用于监控关键设备的状态,确保生产过程的稳定性。
    - 农业机械:在农业机械中,H20编码器可用于监测播种机和收割机的速度和位置,提高作业效率。
    使用建议:
    - 在应用过程中,确保正确安装和接线,特别是注意电缆和接头的防护,避免损坏。
    - 定期进行维护检查,确保编码器始终处于最佳工作状态。

    兼容性和支持


    H20编码器提供了多种连接器类型,如M12、M14、M16和M18,可兼容不同的安装接口。此外,BEI公司还提供技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    常见问题与解决方案:
    - 问题:编码器在运行过程中出现异常噪声。
    - 解决方案:检查接线是否正确,确认所有连接处无松动,必要时增加EMI滤波器。
    - 问题:编码器输出信号不稳定。
    - 解决方案:检查供电电压是否稳定,调整电源电压以确保在规定范围内。
    - 问题:编码器的分辨率无法达到预期。
    - 解决方案:确认所选型号是否支持所需的分辨率,对于高于1024的分辨率,需联系BEI咨询插值选项。

    总结和推荐


    H20增量式编码器凭借其高精度、坚固耐用的设计和广泛的适用性,在众多工业应用中展现出卓越的性能。特别适用于要求高可靠性和精确度的应用场合。综合考虑其特点、应用范围和技术支持,强烈推荐H20编码器作为高精度控制系统的理想选择。

H20DB-25-SS-500-ABZ-15V/OCR-SCS18-S参数

参数
最大工作供电电压 15V
最小工作供电电压 5V
输入数量 -
输出数量 -
传播延迟时间 -
低电平输出电流 -
高电平输出电流 -
安装方式 导线安装,底座安装
零件状态 在售

H20DB-25-SS-500-ABZ-15V/OCR-SCS18-S厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

H20DB-25-SS-500-ABZ-15V/OCR-SCS18-S数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 编解码器 SENSATA TECHNOLOGIES H20DB-25-SS-500-ABZ-15V/OCR-SCS18-S H20DB-25-SS-500-ABZ-15V/OCR-SCS18-S数据手册

H20DB-25-SS-500-ABZ-15V/OCR-SCS18-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
