ECLAMP2386P.TCT

产品分类: EMI滤波器
厂牌: SEMTECH
产品描述: 200Ω 6 2 是 RC (Pi) 12pF UFDFN-12(EP) 贴片安装 3mm*1.6mm*650μm
供应商型号: SYE-ECLAMP2386P.TCT
供应商: 海外现货
标准整包数: 1
SEMTECH EMI滤波器 ECLAMP2386P.TCT

ECLAMP2386P.TCT概述

    EClamp2386P:用于彩色LCD接口的ESD/EMI保护

    产品简介


    EClamp2386P是一款专为便携式电子产品设计的低通滤波器阵列,集成有瞬态电压抑制(TVS)二极管。它能有效抑制不需要的电磁干扰(EMI)/射频干扰(RFI)信号,并提供静电放电(ESD)保护。这款产品特别适用于移动电话和其他便携式电子设备中的彩色LCD面板保护。由于采用了先进的固态硅雪崩技术,EClamp2386P在ESD钳位性能和直流电气特性方面表现出色。

    技术参数

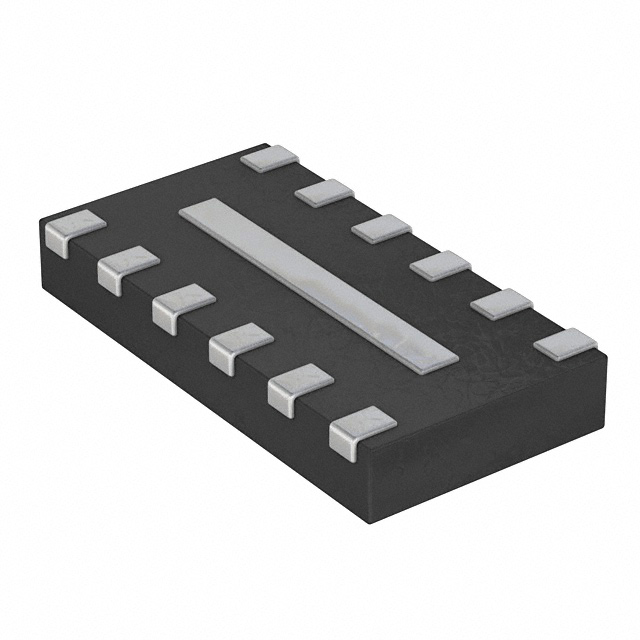

    - 封装配置:12引脚SLP封装(底部视图)
    - 尺寸:3.0 x 1.6 x 0.58毫米
    - 引脚间距:0.5毫米
    - ESD保护等级:符合IEC 61000-4-2标准,±15kV(空气放电)和±8kV(接触放电)
    - 过滤性能:30dB最小衰减(800MHz至2.7GHz)
    - 工作电压:TVS工作电压5V
    - 电阻值:200Ω(±15%)
    - 总电容:12pF(VR = 2.5V)

    产品特点和优势


    EClamp2386P的主要优势在于其强大的ESD保护能力和高效的EMI/RFI过滤性能。其双向EMI/RFI滤波器结合了集成的TVS二极管,为六条线路提供了全面的保护和过滤。此外,由于其紧凑的尺寸(3.0 x 1.6 x 0.58毫米),非常适合应用于手机、数码相机和PDA等便携式设备中。

    应用案例和使用建议


    - 应用实例:主要用于彩色LCD面板保护,特别是手机摄像头线路和翻盖手机。
    - 使用建议:为了确保最佳的过滤效果,必须将所有路径长度保持最短以减少板上寄生电感的影响。推荐使用多个过孔连接到接地层,这样可以减少接地环路电感,从而提高高频滤波特性。参考图3和图4展示了推荐布局方法及其滤波特性。

    兼容性和支持


    EClamp2386P采用RoHS/WEEE合规的SLP3016P12封装,且支持带卷包装,便于自动化生产。Semtech公司提供详尽的技术支持和维护服务,确保客户能够高效使用该产品。

    常见问题与解决方案


    - 问题1:如何正确布置接地?
    解决方法:建议使用多过孔连接到接地层,并将接地层尽可能靠近信号层,以减少接地环路电感。
    - 问题2:在什么频率范围内其EMI/RFI过滤效果最佳?
    解决方法:该产品在800MHz至2.7GHz频率范围内的EMI/RFI过滤效果最佳,可达到至少30dB的最小衰减。

    总结和推荐


    EClamp2386P凭借其强大的ESD保护能力和高效EMI/RFI过滤性能,成为彩色LCD面板保护的理想选择。其小巧的尺寸和易于布局的特点使其非常适用于手机和便携式电子设备中。我们强烈推荐使用EClamp2386P来确保电子设备的可靠性和稳定性。

ECLAMP2386P.TCT参数

参数
额定电流 -
电路技术 RC (Pi)
电阻 200Ω
截止频率 -
通道数 6
电感值 -
ESD保护
额定电压-DC -
中心频率 -
电容值 12pF
滤波器阶数 2
长*宽*高 3mm*1.6mm*650μm
通用封装 UFDFN-12(EP)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ECLAMP2386P.TCT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

ECLAMP2386P.TCT数据手册

厂牌 PDF简要描述 下载
SEMTECH EMI滤波器 SEMTECH ECLAMP2386P.TCT ECLAMP2386P.TCT数据手册

ECLAMP2386P.TCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
