ECLAMP2388K.TCT

产品分类: EMI滤波器
厂牌: SEMTECH
产品描述: 200Ω 8 2 是 RC (Pi) 12pF UFDFN-16(EP) 贴片安装 3.3mm*1.3mm*550μm
供应商型号: SYE-ECLAMP2388K.TCT
供应商: 海外现货
标准整包数: 1

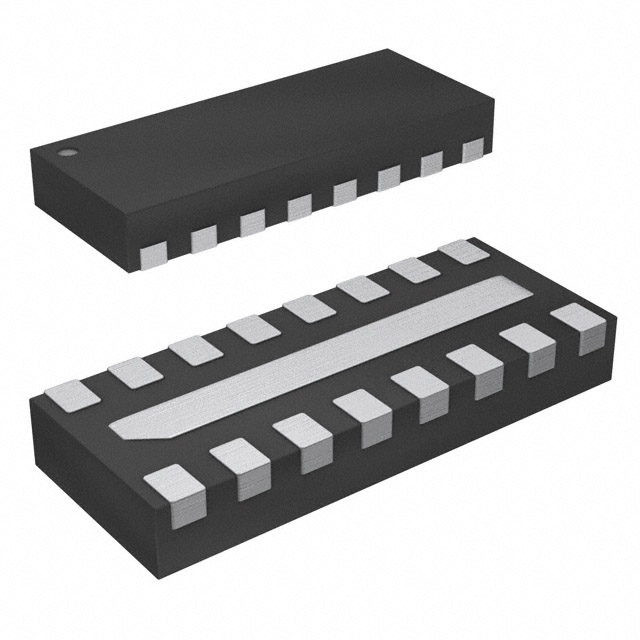

SEMTECH EMI滤波器 ECLAMP2388K.TCT

ECLAMP2388K.TCT概述


    产品简介


    EClamp2388K是一款低通滤波器阵列,集成了瞬态电压抑制(TVS)二极管,专门用于便携式电子设备中的电磁干扰(EMI)/射频干扰(RFI)信号抑制及静电放电(ESD)保护。该设备采用固态硅雪崩技术,提供卓越的钳位性能和直流电气特性,特别适用于彩色液晶显示屏(LCD)面板的保护。此外,EClamp2388K还适用于各种便携式电子产品,如手机、数码相机和PDA等。

    技术参数


    - 额定值
    - ESD测试:IEC 61000-4-2(空气放电):±17kV
    - ESD测试:IEC 61000-4-2(接触放电):±12kV
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +150°C
    - 电气特性
    - TVS反向箝位电压:最高5V
    - 每条线路电阻:200Ω ±15%
    - 每条线路电容:12pF (VR = 2.5V)
    - 反向泄漏电流:最大3.0μA (VRWM = 5V)
    - 机械特性
    - 包装尺寸:3.3 x 1.3 x 0.50mm
    - 引脚间距:0.4mm
    - 引脚镀层:无铅镍钯金(NiPdAu)

    产品特点和优势


    EClamp2388K的主要优势包括:
    - 高效的ESD保护能力,满足IEC 61000-4-2标准,达到±15kV(空气放电)和±8kV(接触放电)的标准。
    - 高效的EMI/RFI过滤性能,最小30dB衰减频率范围从800MHz到2.7GHz。
    - 小巧的封装(16针SLP3313P16),适合在空间受限的便携式设备中使用。
    - 固态硅雪崩技术确保高可靠性。

    应用案例和使用建议


    EClamp2388K广泛应用于:
    - 色彩LCD接口保护
    - 手机摄像头保护线
    - CDMA/GSM手机保护
    使用建议:
    - 为了实现最佳的EMI/RFI过滤效果,需要尽可能缩短所有路径长度,以减少板上的寄生电感。
    - 建议使用多层接地连接,减少接地环路电感,提高高频滤波性能。

    兼容性和支持


    EClamp2388K为RoHS/WEEE合规产品,采用16针SLP3313P16包装形式。厂商提供了详细的安装指南和技术支持,确保用户能够正确安装并使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触放电时出现损坏 | 检查是否按照IEC 61000-4-2标准进行测试 |
    | 信号传输性能不佳 | 确保所有路径长度最短,减少寄生电感影响 |

    总结和推荐


    EClamp2388K是一款优秀的EMI/RFI和ESD保护装置,具有高效可靠的性能和小巧的封装。它的广泛应用范围和优越的性能使其成为色彩LCD和其他便携式电子设备的理想选择。无论是对现有产品的升级还是新产品的设计,都强烈推荐使用这款高性能的产品。

ECLAMP2388K.TCT参数

参数
电路技术 RC (Pi)
电容值 12pF
ESD保护
额定电流 -
中心频率 -
通道数 8
电阻 200Ω
电感值 -
滤波器阶数 2
额定电压-DC -
截止频率 -
长*宽*高 3.3mm*1.3mm*550μm
通用封装 UFDFN-16(EP)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECLAMP2388K.TCT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

ECLAMP2388K.TCT数据手册

厂牌 PDF简要描述 下载
SEMTECH EMI滤波器 SEMTECH ECLAMP2388K.TCT ECLAMP2388K.TCT数据手册

ECLAMP2388K.TCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
