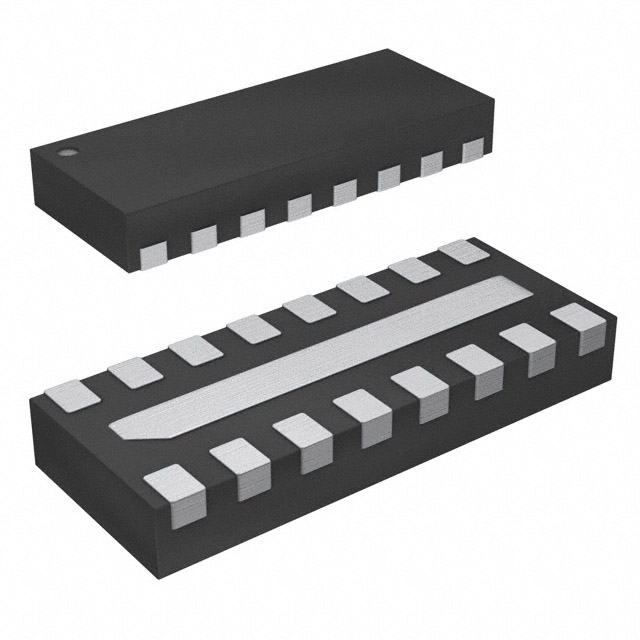

ECLAMP2378P.TCT

产品分类: EMI滤波器
厂牌: SEMTECH
产品描述: 100Ω 5V 8 2 是 RC (Pi) 11pF UFDFN-16(EP) 贴片安装 4mm*1.6mm*650μm
供应商型号: F-ECLAMP2378P.TCT
供应商: 海外现货
标准整包数: 3000
SEMTECH EMI滤波器 ECLAMP2378P.TCT

ECLAMP2378P.TCT概述

    EClamp2378P ESD/EMI Protection for Color LCD Interfaces

    1. 产品简介


    EClamp2378P 是由Semtech公司生产的低通滤波器阵列,内置瞬态电压抑制(TVS)二极管。该产品设计用于便携式电子设备,可有效抑制电磁干扰(EMI/RFI)信号并提供静电放电(ESD)保护。它特别适用于手机、数码相机、PDA等便携式电子产品中,尤其对彩色液晶显示器(LCD)面板进行保护。其显著特点是采用了固态硅雪崩技术,实现了卓越的钳位性能和直流电气特性。

    2. 技术参数


    - 电气特性:
    - 反向耐压:5V(RWM)
    - 反向击穿电压:1V(BR),在1mA时
    - 反向漏电流:≤3µA(R,VRWM = 5V)
    - 总串联电阻:5Ω
    - 总电容:6-24pF(输入到GND,VR = 0V, f = 1MHz)
    - TVS钳位电压:±15kV(空气放电)和±8kV(接触放电)符合IEC 61000-4-2标准(ESD等级4)
    - 最大额定值:
    - ESD(空气放电):±17kV
    - ESD(接触放电):±12kV
    - 结温:125°C
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +150°C
    - 封装:
    - 型号:SLP4016P16
    - 引脚数:16
    - 尺寸:4.0 x 1.6 x 0.58 mm
    - 引脚间距:0.5mm
    - 引脚表面处理:NiPd
    - 包装:带卷盘(符合EIA 481标准)

    3. 产品特点和优势


    - 高性能:采用固态硅雪崩技术,提供优越的钳位性能和直流电气特性。
    - 宽温度范围:能够在极端环境下工作,温度范围为-40°C至+85°C。
    - 紧凑封装:小尺寸设计,非常适合用于便携式电子设备如手机、数码相机和PDA。
    - 高可靠性:能够承受高达±15kV的空气放电和±8kV的接触放电,符合IEC 61000-4-2标准。
    - 多线路保护:八个相同的电路每个都包含TVS二极管用于ESD保护,和RC网络用于EMI/RFI滤波。

    4. 应用案例和使用建议


    应用案例:
    - 彩色LCD保护:适合手机、数码相机和PDA等设备中彩色LCD的保护。
    - CCD相机线路保护:保护手机摄像头的传感器线路免受ESD和EMI/RFI的侵害。
    使用建议:
    - PCB布局:确保路径长度尽可能短,以减少寄生电感的影响。
    - 接地连接:采用多通孔连接到接地平面,缩短信号层与接地层之间的距离,从而降低接地环路电感。

    5. 兼容性和支持


    - 兼容性:适用于各种彩色LCD接口及CCD相机线路。
    - 技术支持:由Semtech公司提供,可以联系制造商获取更多支持信息。

    6. 常见问题与解决方案


    - 问题1:如何确定ESD保护是否足够?
    - 解决方案:检查产品数据表中列出的ESD钳位电压,确保其符合应用需求。

    - 问题2:如何选择合适的过滤器?
    - 解决方案:根据具体的应用需求选择合适的电阻和电容值,确保达到所需的EMI/RFI衰减水平。

    7. 总结和推荐


    综上所述,EClamp2378P 在便携式电子产品中提供了出色的ESD和EMI/RFI保护,具有广泛的温度适应性、高可靠性及紧凑的设计。对于需要高度可靠性的便携式电子设备来说,该产品无疑是一个理想的选择。强烈推荐在开发新的便携式电子设备时考虑使用此产品。

ECLAMP2378P.TCT参数

参数
电阻 100Ω
通道数 8
额定电压-DC 5V
ESD保护
电感值 -
截止频率 -
电容值 11pF
电路技术 RC (Pi)
中心频率 -
滤波器阶数 2
额定电流 -
长*宽*高 4mm*1.6mm*650μm
通用封装 UFDFN-16(EP)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECLAMP2378P.TCT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。
