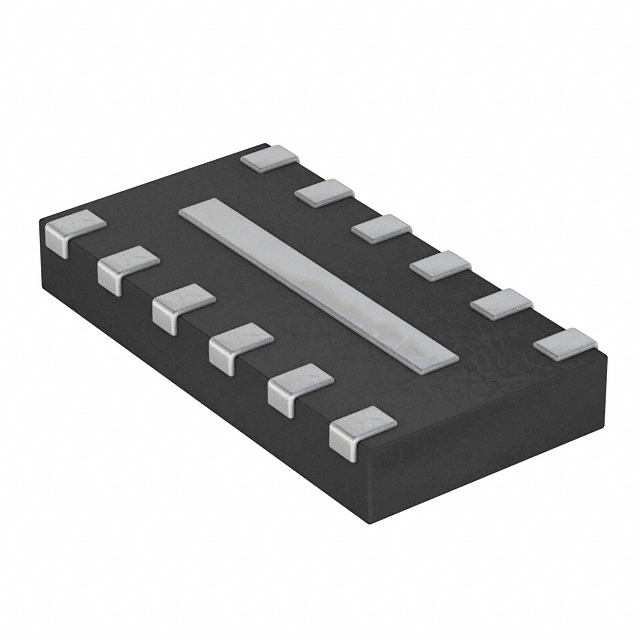

ECLAMP2376K.TCT

产品分类: EMI滤波器
厂牌: SEMTECH
产品描述: 100Ω 6 2 是 RC (Pi) UFDFN-12(EP) 贴片安装 2.5mm*1.3mm*550μm
供应商型号: SEU-ECLAMP2376K.TCT
供应商: 海外现货
标准整包数: 1
SEMTECH EMI滤波器 ECLAMP2376K.TCT

ECLAMP2376K.TCT概述

    电子元器件技术手册:EClamp2376K

    产品简介


    EClamp2376K 是一款专为便携式电子产品设计的低通滤波器阵列,集成瞬态电压抑制(TVS)二极管,主要用于彩色液晶显示屏接口的电磁干扰(EMI)和静电放电(ESD)保护。这种先进的设备采用固态硅雪崩技术,提供卓越的钳位性能和直流电气特性,适用于手机、数码相机和PDA等便携式电子设备中。

    技术参数


    - 包装配置:12针SLP封装(底部视图)
    - 额定尺寸:2.5 x 1.3 x 0.50毫米
    - 封装标准:RoHS/WEEE合规,SLP2513P12
    - 引脚间距:0.4毫米
    - 引脚镀层:镍钯金(NiPdAu)
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+150°C
    - TVS反向截止电压:5伏
    - TVS反向击穿电压:1伏(电流为1毫安时)
    - 总电阻:100欧姆(每线典型值)
    - 总电容:20皮法(VR = 0伏时)

    产品特点和优势


    - 高抗ESD能力:空气放电 ±15kV,接触放电 ±8kV
    - 高效EMI/RFI过滤:30dB最低衰减,频率范围1.8GHz至2.5GHz
    - 高可靠性:采用固态技术,实现卓越的电气性能
    - 小尺寸:适合便携式电子设备,便于布局

    应用案例和使用建议


    - 彩色液晶保护:广泛应用于手机、数码相机和PDA等便携式设备
    - 摄像头线路保护:为手机摄像头接口提供全面保护
    使用建议:
    - 在布局过程中,确保路径长度最短,以减少寄生电感的影响
    - 使用多个通孔连接到接地平面,减少地回路电感

    兼容性和支持


    - 兼容性:适用于需要高ESD和EMI防护的应用场合
    - 支持:制造商提供详细的文档和技术支持

    常见问题与解决方案


    - Q: 设备无法正常工作?
    - A: 检查连接是否正确,确保所有引脚正确焊接,并检查接地是否牢固。
    - Q: EMI/RFI过滤效果不佳?
    - A: 确保路径长度尽可能短,使用多个通孔连接到接地平面以减少地回路电感。


    总结和推荐


    EClamp2376K是一款性能优越的电子元器件,具有强大的ESD和EMI防护能力,特别适合便携式设备的液晶屏保护。它的小尺寸、高效能以及可靠的设计使其成为市场上同类产品的佼佼者。强烈推荐给需要高EMI和ESD防护的应用场合。

ECLAMP2376K.TCT参数

参数
中心频率 -
电路技术 RC (Pi)
截止频率 -
电容值 -
通道数 6
额定电压-DC -
电感值 -
电阻 100Ω
滤波器阶数 2
额定电流 -
ESD保护
长*宽*高 2.5mm*1.3mm*550μm
通用封装 UFDFN-12(EP)
安装方式 贴片安装
包装方式 卷带包装

ECLAMP2376K.TCT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

ECLAMP2376K.TCT数据手册

厂牌 PDF简要描述 下载
SEMTECH EMI滤波器 SEMTECH ECLAMP2376K.TCT ECLAMP2376K.TCT数据手册

ECLAMP2376K.TCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.6659 ¥ 5.6267
1000+ $ 0.5253 ¥ 4.4384
3000+ $ 0.4908 ¥ 4.1472
库存: 937
起订量: 409 增量: 1
交货地:
最小起订量为:100
合计: ¥ 562.67
