8020.5071

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 陶瓷保险管, 2A, 500V 交流, 6.3 x 32mm, 熔断速度F
供应商型号: 693-8020.5071
供应商: Mouser
标准整包数: 1

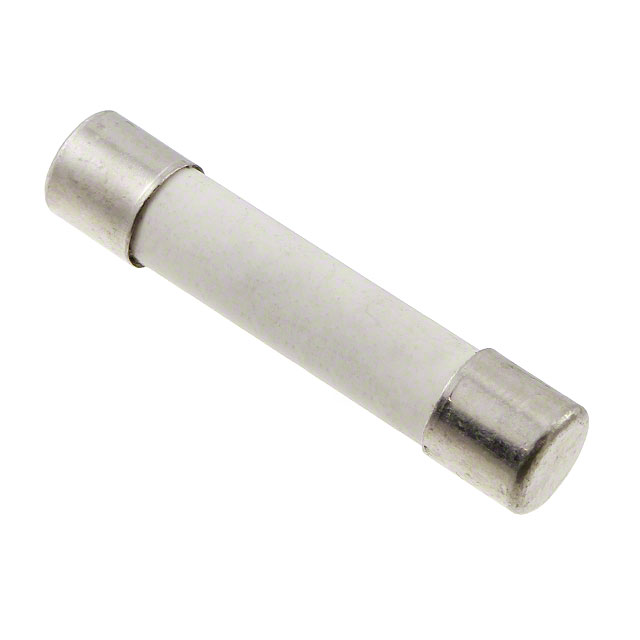

SCHURTER 熔断保险丝 8020.5071

8020.5071概述

    电子元器件产品技术手册:Schurter SHF 6.3x32 熔断器

    产品简介


    Schurter SHF 6.3x32 熔断器是一款设计用于初级保护的管状熔断器,尺寸为 6.3mm x 32mm。这款熔断器具有高断流容量和广泛的工作电压范围,适用于交流(440-500VAC)和直流(63-500VDC)电路。它提供多种额定电流(1A 到 32A),并且可以选配引脚。

    技术参数


    - 额定电压:交流 440-500VAC,直流 63-500VDC
    - 额定电流:1A 至 32A
    - 断流容量:高达 1500A 至 20kA
    - 特性:快速动作型
    - 安装方式:熔丝夹/夹子
    - 允许环境温度:-40°C 至 85°C
    - 气候类别:符合 IEC 60068-1 标准的 40/085/21
    - 材料:管体为陶瓷,端盖为镀镍铜合金,轴向引脚为镀锡铜
    - 单位重量:2.84g
    - 存储条件:0°C 至 60°C,最大湿度 70%
    - 包装单位:10pcs/小盒,1000pcs/散装

    产品特点和优势


    - 高工作电压:交流和直流均可达最高 500V,提供更高的安全性。
    - 高断流容量:最高达 1500A 至 20kA,适合高负载和高故障电流的应用。
    - 宽工作温度范围:-40°C 至 85°C,适用于各种恶劣环境。
    - 快速动作特性:能够迅速响应并切断过载电流,保护设备安全。
    - 广泛的应用领域:适用于三相系统、直流系统、电源、变频器和电力电子设备。

    应用案例和使用建议


    - 三相系统:可用于工业和商业电力系统中,作为设备的初级保护。
    - 直流系统:适用于电动车、太阳能发电系统等直流应用。
    - 电源和变频器:在需要过流保护的关键电路中,确保系统的稳定运行。
    使用建议:
    - 在选择熔断器时,应根据具体应用需求确定合适的额定电流和电压等级。
    - 确保熔断器安装正确,避免由于不当安装导致的安全隐患。
    - 定期检查和更换熔断器,特别是在经历过过流事件后。

    兼容性和支持


    - 兼容性:适用于大多数标准熔丝夹和设备。
    - 支持:制造商提供了详细的认证证书和测试报告,可在线下载查看。

    常见问题与解决方案


    1. 问:熔断器触发后如何更换?
    - 答:触发后的熔断器需要完全替换,不可重复使用。请按照产品手册上的步骤进行更换。

    2. 问:如何判断熔断器是否需要更换?
    - 答:如果设备频繁跳闸或出现异常状况,可能需要检查熔断器。可以用万用表测量熔断器两端电阻,确认其是否导通。
    3. 问:熔断器是否可以多次使用?
    - 答:不能。一旦熔断器触发,必须进行更换。

    总结和推荐


    Schurter SHF 6.3x32 熔断器凭借其高电压支持、高断流能力和宽泛的工作温度范围,在工业和商业应用中表现出色。其快速动作特性和可靠的品质使其成为电力系统中不可或缺的保护装置。强烈推荐在需要高效和可靠过流保护的应用中使用该产品。

8020.5071参数

参数
保险丝类型 -
熔断 I²t 2A²S
额定电流 2A
熔断电流 -
额定电压-AC 500V
额定电压-DC -
熔断特性 快速熔断
长*宽*高 31.8mm(长度)
安装方式 夹子安装,底座安装
应用等级 工业级
包装方式 散装

8020.5071厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

8020.5071数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 8020.5071 8020.5071数据手册

8020.5071封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.851
50+ $ 0.6809
100+ $ 0.5203
500+ $ 0.472
库存: 2252
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 0.85
直接购买
加入购物车
