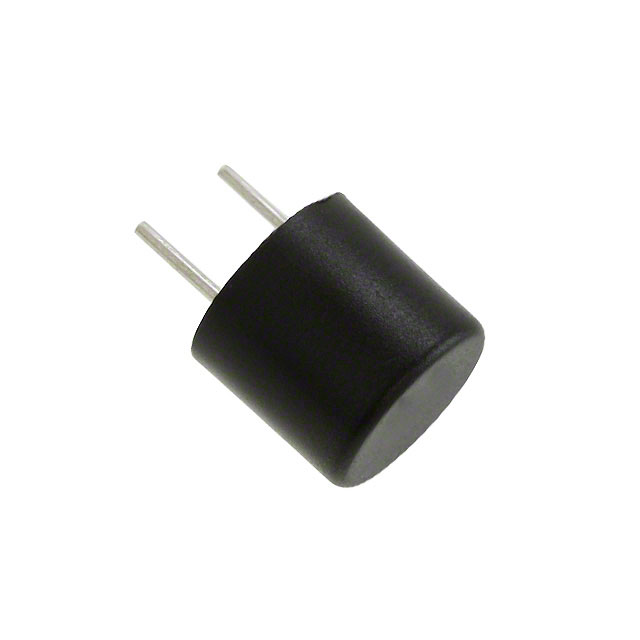

0034.6016

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 一次性保险丝, 1.6A, 250V 交流, F熔断速度, 径向
供应商型号: 486-2009-ND
供应商: Digi-Key
标准整包数: 1
SCHURTER 熔断保险丝 0034.6016

0034.6016概述

    电子元器件技术手册:MSF 250微型保险丝

    产品简介


    MSF 250是一款适用于印刷电路板(PCB)直接焊接的微型保险丝,具有快速动作特性。该保险丝的设计主要用于保护电子设备免受过载和短路的影响。其主要功能是提供过电流保护,确保电子设备的安全运行。MSF 250广泛应用于消费电子、工业设备、通信系统等多个领域。

    技术参数


    - 额定电压: 250VAC
    - 额定电流: 0.04A至5A
    - 断流能力: 35A
    - 特性: 快速动作(Quick-Acting F)
    - 安装方式: PCB贴装,通孔安装(THT)
    - 工作温度范围: -40°C至85°C
    - 气候类别: 40/085/21,符合IEC 60068-1标准
    - 材料:
    - 外壳: 耐热塑料,符合UL 94V-0标准
    - 端子: 锡镀铜
    - 重量: 0.5g
    - 储存条件: 0°C至40°C,最大湿度70%
    - 耐振动: 符合IEC 60068-2-6标准,测试Fc
    - 抗溶剂性: 符合MIL-STD-202方法215标准
    - 端子强度: 最小拉力9N,符合EIA/IS-722测试4.5.1标准
    - 热冲击: 符合MIL-STD-202方法107D标准,200次空气对空气循环,温度范围从-55°C至+125°C
    - 操作寿命: 在0.60倍额定电流下,70°C条件下持续1000小时
    - 负载湿度测试: 在0.85相对湿度和85°C条件下,以0.1倍额定电流运行
    - 防潮性测试: 符合EIA/IS-722测试4.4.3标准
    - 机械冲击: 符合MIL-STD-202方法213条件A标准

    产品特点和优势


    1. 快速动作特性: MSF 250能够在短时间内响应并切断电路,从而提供高效的过电流保护。
    2. 高可靠性: 符合多项国际标准,如UL、CSA、CCC等,确保产品的可靠性和安全性。
    3. 宽工作温度范围: 能够在极端温度环境下正常工作,适用于各种恶劣环境。
    4. 良好的机械性能: 具有较强的抗振动和抗冲击能力,保证了长时间稳定运行。
    5. 低电阻: 低电阻设计降低了电压降,提高了系统的整体效率。

    应用案例和使用建议


    - 消费电子产品: 如手机、平板电脑等,需要高效可靠的过电流保护。
    - 工业设备: 需要在恶劣环境中工作的设备,如工厂自动化设备。
    - 通信系统: 需要高度可靠性的设备,如基站、路由器等。
    使用建议:
    1. 选择合适的额定电流: 根据负载电流选择合适的保险丝,避免过载导致频繁熔断。
    2. 正确的安装方式: 确保保险丝正确安装在PCB上,避免接触不良。
    3. 定期检查: 定期检查保险丝的状态,及时更换损坏的保险丝。

    兼容性和支持


    - 兼容性: 与多种PCB贴装设备兼容,可方便地集成到现有的电子系统中。
    - 厂商支持: SCHURTER公司提供详尽的技术支持和售后服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 保险丝频繁熔断
    - 原因: 可能是负载电流过大或存在短路。
    - 解决方法: 检查负载电流,必要时更换更高额定电流的保险丝或查找并修复短路点。
    2. 保险丝无法熔断
    - 原因: 保险丝可能已经损坏或存在质量问题。
    - 解决方法: 更换新的保险丝,并联系供应商进行质量检测。
    3. 保险丝安装不稳定
    - 原因: 端子焊接不牢固。
    - 解决方法: 重新焊接端子,确保焊接牢固。

    总结和推荐


    MSF 250微型保险丝凭借其快速动作特性、高可靠性、宽工作温度范围和优良的机械性能,在众多应用领域中表现出色。它不仅满足了各种国际标准的要求,还提供了全面的技术支持和服务。因此,我们强烈推荐MSF 250作为高性能的过电流保护解决方案。

0034.6016参数

参数
额定电压-DC 250V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.94A²S
额定电流 1.6A
熔断电流 35A
额定电压-AC 250V
长*宽*高 8.5mm*8.5mm*8.5mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

0034.6016厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0034.6016数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0034.6016 0034.6016数据手册

0034.6016封装设计

查看详情并下载
Symbol
Footprint
3D Model
