3410.0027.01

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 一次性保险丝, 500mA, 125V 交流/直流, FF熔断速度
供应商型号: 693-3410.0027.01
供应商: Mouser
标准整包数: 1

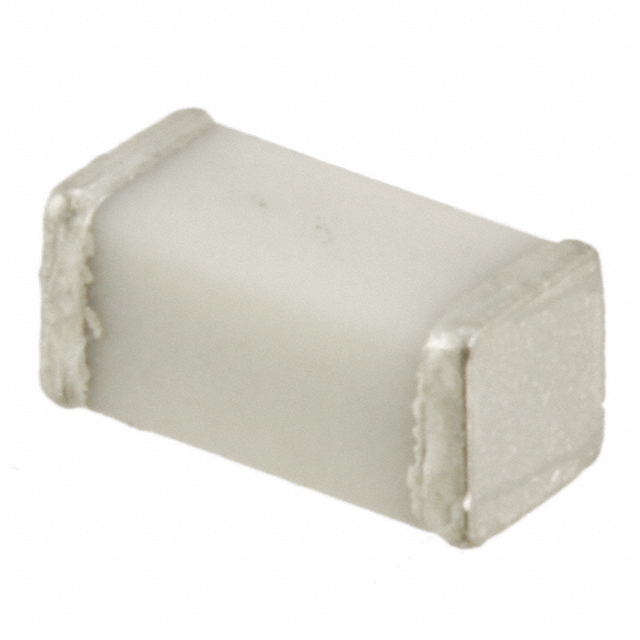

SCHURTER 熔断保险丝 3410.0027.01

3410.0027.01概述

    非复位式保险丝 —— MGA系列

    产品简介


    非复位式保险丝(Non Resettable Fuses)是一种一次性熔断型保护装置,主要用于过载和短路保护。MGA系列是非复位式保险丝的一种,具有超级快速动作的特点(Super-Quick-Acting FF)。此系列产品能够直接焊接于印刷电路板(PCB),适用于各种高压直流和交流电路系统。该产品已通过多家认证机构的测试,包括UL 248-14、CSA C22.2 No. 248.14和ESA/SCC GS No. 4008等。

    技术参数


    | 参数名称 | 规格 |

    | 额定电压 | 32 - 125 VAC/DC |
    | 额定电流 | 0.2 - 5 A |
    | 熔断容量 | 50 A |
    | 特性 | 超级快速动作FF |
    | 安装方式 | 表面贴装技术(SMT),PCB |
    | 允许的环境温度 | -50°C 到 150°C |
    | 气候分类 | 50/150/21 (IEC 60068-1) |
    | 材料 | 陶瓷外壳,镀锡镍端子 |
    | 单体重量 | 0.03 g |
    | 储存条件 | 0°C到60°C,最大湿度70% |
    | 标记 | 无 |
    | 焊接方法 | 波峰焊接,回流焊接 |
    | 焊接可靠性测试 | 符合IEC 60068-2-58标准 |
    | 热冲击测试 | 符合MIL-STD-202,方法107D |
    | 溶剂耐受性测试 | 符合MIL-STD-202,方法215A |
    | 耐火性 | UL 94V-1 (符合EIA/IS-722,测试4.12) |

    产品特点和优势


    - 高可靠性:MGA系列保险丝具备高抗老化和抗磨损特性,使用寿命长。
    - 快速熔断:在短时间内能够有效切断故障电路,防止进一步损坏。
    - 适应性强:能够在极端温度条件下正常工作,适用于各种恶劣的工作环境。
    - 多种型号选择:不同额定电流和电压的选择可以满足各种应用场景的需求。

    应用案例和使用建议


    - 应用场景:广泛应用于消费电子产品(如电视、冰箱)、工业控制系统、通讯设备等需要快速过载和短路保护的应用场合。
    - 使用建议:建议在进行焊接时,采用合适的焊接方法(波峰焊接或回流焊接),以确保焊接质量。同时,在安装过程中应注意避免对焊接点造成机械应力,以免影响产品的使用寿命。

    兼容性和支持


    - 兼容性:MGA系列保险丝可以直接焊接于标准的PCB板上,且适用于多种焊点材料。
    - 技术支持:Schurter公司提供详尽的技术支持和售后服务,包括安装指导、故障排查和维修服务等。

    常见问题与解决方案


    - 问题1:在安装过程中发现保险丝无法正常焊接。
    - 解决方案:检查焊接温度是否达到要求,确认焊接时间是否充足。

    - 问题2:保险丝在电路中发生意外熔断。
    - 解决方案:检查电路是否存在异常负载,必要时更换更高容量的保险丝。

    总结和推荐


    综上所述,MGA系列非复位式保险丝凭借其卓越的性能和可靠的质量,在多个应用领域内表现优异。对于需要高精度和快速响应的过载及短路保护场合,MGA系列是理想的选择。推荐给需要此类产品的工程师和技术人员。
    以上是对MGA系列非复位式保险丝的全面分析,希望能为您的选型和应用提供帮助。

3410.0027.01参数

参数
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.0042A²S
额定电流 500mA
熔断电流 -
额定电压-AC 125V
长*宽*高 3.2mm(长度)*1.55mm(高度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 散装

3410.0027.01厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3410.0027.01数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 3410.0027.01 3410.0027.01数据手册

3410.0027.01封装设计

查看详情并下载
Symbol
Footprint
3D Model
