0090.0025

产品分类: 熔断保险丝
厂牌: SCHURTER

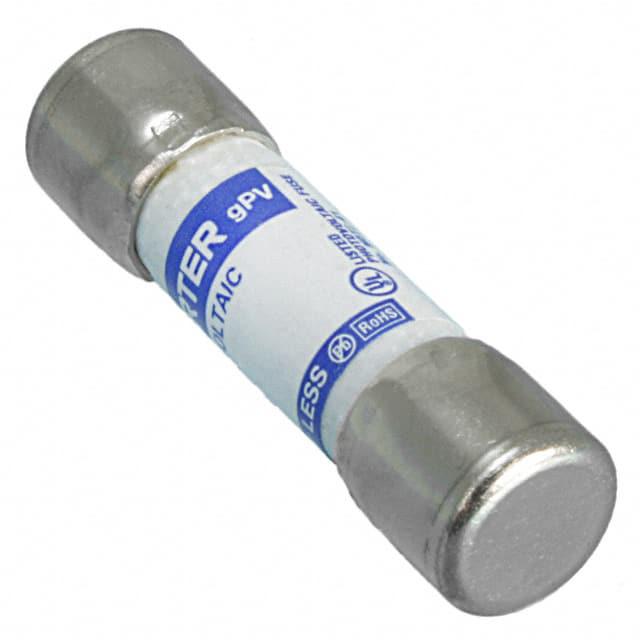

产品描述: Schurter 三聚氰胺保险管, ASO 10.3x38系列, 25A, 1kV dc, 10 x 38mm, 熔断速度F
供应商型号: SCE-0090.0025
供应商: 海外现货
标准整包数: 1
SCHURTER 熔断保险丝 0090.0025

0090.0025概述

    ASO 10.3x38 Midget Fuse 技术手册解析

    1. 产品简介


    ASO 10.3x38 系列熔断器是德国施乐百公司(SCHURTER)推出的一款用于电路保护的工业级微型熔断器。其标准尺寸为 10.3 mm x 38 mm,专为光伏应用设计。这款熔断器在额定电压下具备高断开能力(20 kA),并且通过了严格的认证标准,如 UL 和 IEC 61730-2。该系列熔断器适用于各种光伏系统,包括逆变器、电池充电控制器和串熔断器等。

    2. 技术参数


    - 额定电压:1000 VDC
    - 额定电流范围:1 - 30 A
    - 断开能力:20 kA
    - 特性:gPV
    - 安装方式:插入式、PCB/THT(通孔插件)
    - 允许环境温度范围:-50°C 至 125°C
    - 重量:8.3 g
    - 存储条件:0°C 至 60°C,最大湿度 70%
    - 标准:符合 IEC 60950-1 和 UL 60950 标准

    3. 产品特点和优势


    - 高断开能力:ASO 10.3x38 系列熔断器在 1000 VDC 条件下的断开能力高达 20 kA,能够在短时间内切断短路电流,从而保护下游电路免受损坏。
    - 低最小中断电流:最小中断电流为 1.35 x In,确保在负载过大时迅速反应。
    - 合规认证:通过了 UL 和 IEC 61730-2 认证,符合全球多个地区对光伏系统的安全要求。
    - 广泛适用性:适合各类光伏应用,如逆变器、电池充电控制器和串熔断器。

    4. 应用案例和使用建议


    ASO 10.3x38 熔断器广泛应用于光伏系统中,包括:
    - 光伏逆变器:保护逆变器免受过载和短路影响。
    - 电池充电控制器:防止过流情况发生,保障系统稳定运行。
    - 串熔断器:用于光伏阵列中的保护,确保整个系统的安全性。
    使用建议:
    - 在安装过程中,确保熔断器与电路正确匹配,避免过载电流造成误动作。
    - 定期检查熔断器的状态,及时更换故障熔断器,以确保系统持续稳定运行。

    5. 兼容性和支持


    - 兼容性:ASO 10.3x38 系列熔断器可以与多种标准 PCB 设计兼容,便于集成到现有的电路板中。
    - 支持:SCHURTER 提供全面的技术支持,包括产品咨询、使用指南和技术文档。如有需要,可联系 SCHURTER 获取更多技术支持。

    6. 常见问题与解决方案


    - 问题:熔断器频繁熔断。
    - 解决方案:检查电路负载是否超载,确保电路正常运行。
    - 问题:无法正确安装。
    - 解决方案:参照产品说明书,确保熔断器正确安装并连接至电路。
    - 问题:熔断器外观受损。
    - 解决方案:更换新熔断器,以确保电路的安全和稳定运行。

    7. 总结和推荐


    ASO 10.3x38 系列熔断器凭借其出色的断开能力和广泛的适用范围,在光伏系统中表现出色。它不仅符合国际标准,还提供了可靠的电路保护功能。对于需要高可靠性电路保护的应用场景,我们强烈推荐使用此系列熔断器。如果您正在寻找一款高性能、高可靠性的熔断器,ASO 10.3x38 是一个非常理想的选择。

0090.0025参数

参数
额定电压-DC 1KV
熔断特性 快速熔断
保险丝类型 box
熔断 I²t 2371A²S
额定电流 25A
熔断电流 20KA
额定电压-AC -
长*宽*高 38mm(长度)
安装方式 支架安装
应用等级 工业级
零件状态 在售
包装方式 散装

0090.0025厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0090.0025数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0090.0025 0090.0025数据手册

0090.0025封装设计

查看详情并下载
Symbol
Footprint
3D Model
