3403.0270.23

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 一次性保险丝, 400mA, 277 V ac, 250V 直流, T熔断速度
供应商型号: 8304161
供应商: 海外现货
标准整包数: 10

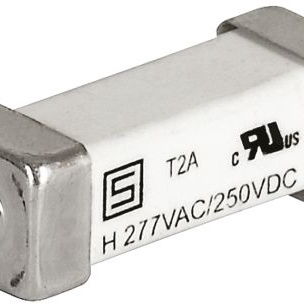

SCHURTER 熔断保险丝 3403.0270.23

3403.0270.23概述

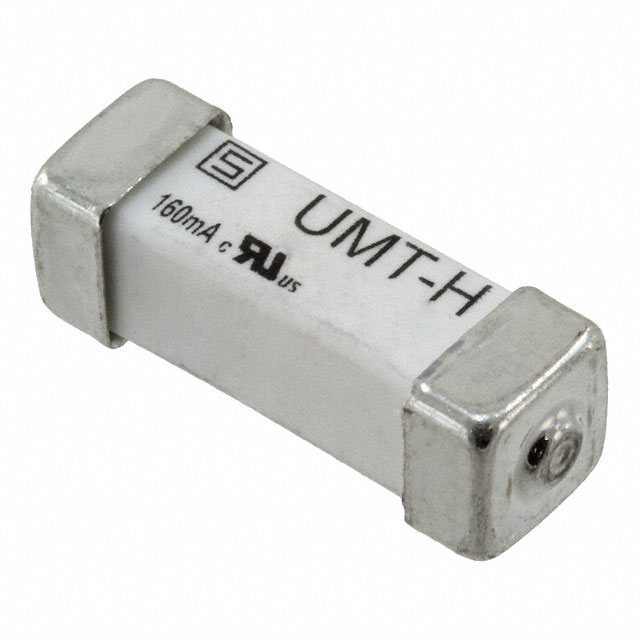

    Schurter UMT-H 系列表面贴装保险丝技术手册

    产品简介


    Schurter UMT-H 系列是一款表面贴装保险丝,专为现代电路保护需求设计。它具有多种额定电流选项,覆盖了从 0.16 A 到 50 A 的范围,适合安装在 SMD(表面贴装)印刷电路板上。这些保险丝适用于多种场合,包括传感器、电源供应、本质安全应用、照明和电池保护等。UMT-H 保险丝以其高断开容量和紧凑设计著称,能够提供有效的过载保护。

    技术参数


    - 额定电压: 250 - 277VAC,72 - 250VDC
    - 额定电流: 0.16 A - 50 A
    - 断开容量: 100 - 1500 A
    - 特性: 时间延迟 T
    - 安装方式: PCB, SMT
    - 工作温度范围: -55°C 至 125°C
    - 气候类别: 55/125/21(符合 IEC 60068-1)
    - 材料:
    - 本体: 陶瓷
    - 接线端子: 镍/锡电镀铜合金
    - 重量: 1.42 克
    - 存储条件: 0°C 至 40°C,最大湿度 70%
    - 批准认证:
    - VDE (VDE 40039476)
    - UL (UL E415992)

    产品特点和优势


    - 高断开容量: 最高达 1500 A,确保有效切断高能量故障电流。
    - 高额定电压: 支持高达 277 VAC / 250 VDC 的电压,满足各种高压需求。
    - 紧凑设计: 方形设计尺寸为 5.3 x 16 mm,非常适合空间受限的应用。
    - 适合脉冲型连续电流: 有助于在脉冲条件下保持稳定运行。

    应用案例和使用建议


    - 应用案例:
    - 在传感器应用中,用于保护电路免受瞬时电流冲击。
    - 在电源供应设备中,作为主要保护元件以防止过载。
    - 在照明系统中,提供可靠的安全保障。

    - 使用建议:
    - 建议使用时参考 UMT-H 系列的数据表,特别注意不同额定电流下的时间-电流曲线。
    - 在严苛环境中使用时,确保保险丝的工作温度在 -55°C 至 125°C 范围内。

    兼容性和支持


    - 兼容性: 由于具有广泛的额定电流范围和高电压支持,UMT-H 保险丝可以广泛应用于各种电子设备中,无需担心兼容性问题。
    - 支持: SCHURTER 提供详尽的产品文档和技术支持服务,包括应用程序说明和详细的测试条件。用户还可以通过官方链接查询库存情况和订购产品。

    常见问题与解决方案


    - 问题: 保险丝熔断频繁?
    - 解决方案: 检查负载电流是否超过额定电流,调整负载或选择更高额定电流的保险丝。
    - 问题: 保险丝无法正常熔断?
    - 解决方案: 检查电路是否有过压现象,或者保险丝是否已被损坏。

    总结和推荐


    综上所述,Schurter UMT-H 系列表面贴装保险丝以其高性能和广泛的应用领域,成为电路保护的理想选择。其高断开容量、高额定电压、紧凑设计等特点,使其在各类电子产品中表现卓越。强烈推荐给寻求可靠电路保护解决方案的工程师和设计师。

3403.0270.23参数

参数
熔断电流 1.5KA
额定电压-AC 277V
额定电压-DC 250V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.33A²S
额定电流 400mA
长*宽*高 15.4mm*5.35mm*5.35mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

3403.0270.23厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3403.0270.23数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 3403.0270.23 3403.0270.23数据手册

3403.0270.23封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 13.786
库存: 58
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 137.86
