首页  >  产品百科  >  0001.1014.PT

0001.1014.PT

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: 250V 141A²S 快速熔断 Cartridge,Ceramic 10A 插件,D5.4XL22.5MM 通孔安装 5mm(长度)*20mm(宽度)
供应商型号: 693-0001.1014.PT
供应商: Mouser
标准整包数: 1

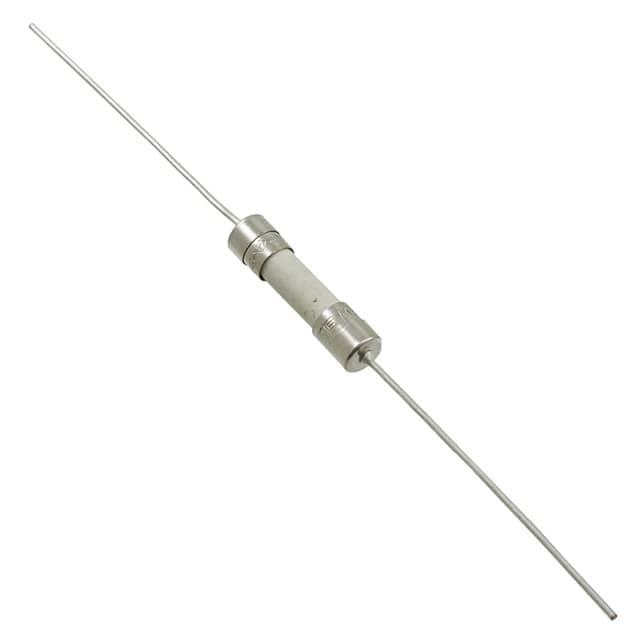

SCHURTER 熔断保险丝 0001.1014.PT

0001.1014.PT概述


    产品简介


    Schurter SP 5x20 Pigtail 系列微型快熔保险丝是一种专为印刷电路板(PCB)主保护设计的电子元件。该产品具有快速响应特性,适用于需要高过载保护的应用场景。此外,它具有较高的断流能力(高达1500A),能够在多种电压等级下稳定工作,非常适合于工业环境中的电源线路保护。

    技术参数


    - 额定电压: 250VAC
    - 额定电流: 0.5A - 16A
    - 断流能力: 500A - 1500A
    - 特征: 快速响应(Quick-Acting F)
    - 允许环境温度: -55°C 至 125°C
    - 储藏条件: 0°C 至 60°C,最大湿度70%
    - 材料:
    - 管体: 陶瓷
    - 端盖: 镍镀铜合金
    - 轴向引脚: 锡镀铜
    - 单位重量: 1.67g
    - 焊接方法: 波峰焊
    - 焊接温度曲线:
    - 焊接可靠性: 235°C / 2秒(符合IEC 60068-2-20,测试Ta,方法1)
    - 耐热冲击性: 260°C / 5秒(符合IEC 60068-2-20,测试Tb,方法1A)

    产品特点和优势


    Schurter SP 5x20 Pigtail 保险丝拥有以下特点和优势:
    1. 高断流能力: 断流能力高达1500A,确保在高电流过载时能够迅速切断电路,保护设备免受损坏。
    2. 宽温度范围: 允许的工作温度范围为-55°C 至 125°C,使其适用于极端环境下的应用。
    3. 可靠材料: 采用陶瓷管体和镍镀铜合金端盖,具有良好的机械强度和耐腐蚀性。
    4. 多样化的包装选择: 可以选择散装(Bulk)或带状卷盘(Taped Reel),适应不同的生产和存储需求。
    5. 认证标准: 符合UL 248-14、CSA22.2 No. 248.14和IEC 60950-1等多项国际认证标准,保证其安全性和可靠性。

    应用案例和使用建议


    SP 5x20 Pigtail 保险丝广泛应用于各类印刷电路板(PCB)的主保护系统。例如,在电源管理系统中,它可以用作过电流保护装置,避免因电流过载导致的设备故障。为了确保最佳性能,建议如下:
    1. 匹配负载电流: 选择适当额定电流的保险丝,确保其能够有效保护负载。
    2. 环境适应性: 在设计和安装过程中考虑工作环境的温度和湿度,确保保险丝正常工作。
    3. 定期检查: 定期对电路进行检查和维护,及时更换已熔断的保险丝,确保系统的稳定运行。

    兼容性和支持


    Schurter SP 5x20 Pigtail 保险丝可与其他标准电气设备兼容,并符合多个国际认证标准。Schurter公司提供详尽的技术支持和售后服务,帮助客户解决使用过程中的任何问题。如果您有任何疑问或需要更多技术支持,请联系当地的Schurter分销商或技术支持团队。

    常见问题与解决方案


    以下是一些用户可能会遇到的常见问题及其解决办法:
    1. 保险丝频繁熔断:
    - 可能原因: 过大的负载电流。
    - 解决办法: 检查电路负载是否过大,必要时更换更大额定电流的保险丝。

    2. 焊接不牢固:
    - 可能原因: 焊接温度曲线未达到要求。
    - 解决办法: 使用合适的焊接温度曲线,如235°C / 2秒,确保焊接质量。
    3. 无法通过电气测试:
    - 可能原因: 断流能力不足。
    - 解决办法: 确保选用符合所需断流能力要求的型号。

    总结和推荐


    综上所述,Schurter SP 5x20 Pigtail 保险丝是一款高性能的电子保护元件,具有高断流能力、宽温度适应性和可靠的材料组成。它的多样化应用和广泛的支持使其成为许多工业和消费电子设备的理想选择。我们强烈推荐使用该产品,特别是在需要高可靠性和稳定性的场合。

0001.1014.PT参数

参数
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 141A²S
额定电流 10A
熔断电流 -
额定电压-AC 250V
长*宽*高 5mm(长度)*20mm(宽度)
通用封装 插件,D5.4XL22.5MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0001.1014.PT厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0001.1014.PT数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0001.1014.PT 0001.1014.PT数据手册

0001.1014.PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.966
50+ $ 0.803
100+ $ 0.6138
500+ $ 0.5551
1000+ $ 0.554
库存: 2822
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 0.96
