3410.0240.01

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 一次性保险丝, 4A, 125 V dc, 63V 交流, FF熔断速度
供应商型号: 693-3410.0240.01
供应商: Mouser
标准整包数: 1

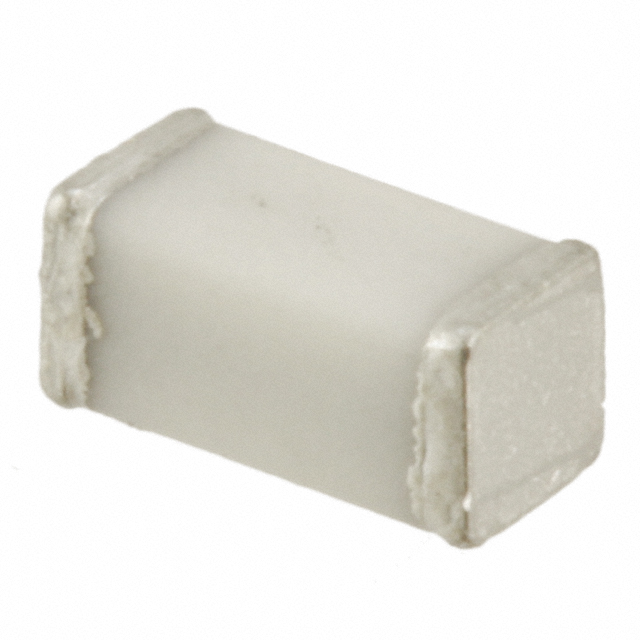

SCHURTER 熔断保险丝 3410.0240.01

3410.0240.01概述

    非复位式保险丝 —— MGA 型号

    产品简介


    非复位式保险丝是一种用于电路保护的关键组件,能够在电流超过预定值时自动切断电路,从而保护整个系统免受过载或短路造成的损害。MGA 系列的非复位式保险丝具备直接焊接到印刷电路板上的功能,广泛应用于各种电子设备和工业控制领域,包括电源供应、电机驱动、家用电器、通信设备和汽车电子系统等。

    技术参数


    | 参数 | 详细信息 |

    | 额定电压 | 32 - 125 VAC/DC |
    | 额定电流 | 0.2 - 5 A |
    | 断流能力 | 50 A |
    | 特性 | 超快速响应型 (FF) |
    | 安装方式 | 表面贴装(SMT) |
    | 工作温度范围 | -50 °C 至 150 °C |
    | 气候类别 | 50/150/21(符合 IEC 60068-1 标准) |
    | 封装材料 | 陶瓷外壳 |
    | 引脚材料 | 锡镀镍端子 |
    | 单件重量 | 0.03 克 |
    | 存储条件 | 0 °C 至 60 °C,最大湿度 70% RH |
    | 焊接方法 | 回流焊接、波峰焊接 |
    | 热应力耐受性 | 符合 IEC 60068-2-58 测试标准,260 °C / 10 秒 |
    | 生命测试 | MIL-STD-202, Method 108A (1000小时 @ 0.42 In @ 70°C) |
    | 湿度测试 | MIL-STD-202, Method 103B (1000小时 @ 0.1 In @ 0.85 r.H. @ 85°C) |
    | 潮湿耐受性 | 符合 MIL-STD-202, Method 106E(50 次温度/湿气循环) |
    | 端子强度 | MIL-STD-202, Method 211A (1 mm 板材变形持续 1 分钟) |
    | 热冲击测试 | MIL-STD-202, Method 107D (200次空气到空气循环,从-55至+125°C) |
    | 溶剂耐受性 | 符合 MIL-STD-202, Method 215A |
    | 阻燃等级 | 最小 UL 94V-1(符合 EIA/IS-722, Test 4.12) |

    产品特点和优势


    MGA 系列非复位式保险丝具备以下几个独特功能和优势:
    1. 超快速响应:能够迅速切断电流,防止过热和故障扩散,特别适合对安全性和可靠性要求极高的应用。
    2. 高断流能力:在额定条件下可切断高达 50A 的电流,保证电路在极端情况下的安全性。
    3. 宽广的工作温度范围:可在极端环境条件下可靠工作,从 -50°C 到 150°C。
    4. 高阻燃等级:达到 UL 94V-1 等级,符合严格的安全标准,减少火灾风险。
    5. 多种安装选项:提供 SMT 安装方式,易于集成到各类电子产品中。
    6. 广泛的认证和支持:已通过 UL 248-14 和 CSA C22.2 No. 248.14 认证,支持 ESA 批准(ESA/SCC GS No. 4008),且提供丰富的测试报告,确保产品的质量和可靠性。

    应用案例和使用建议


    MGA 系列非复位式保险丝适用于多种电子设备和系统,如电源管理、电机驱动、通信设备和汽车电子等。具体使用案例包括电源供应模块、驱动控制器和高压系统中的保护措施。建议在以下几种情况下使用:
    1. 电源管理系统:将保险丝用于电源输入端,防止输入电压突变导致的电路损坏。
    2. 电机驱动系统:安装于电机驱动板,防止因电机负载波动引起的过载现象。
    3. 高压系统:作为高压保护措施,防止外部电力干扰和系统内部故障引发的安全隐患。

    兼容性和支持


    MGA 系列非复位式保险丝具有广泛的兼容性,可以与大多数标准印刷电路板相匹配,并且能够通过多种焊接方式安装。制造商 Schurter 提供详尽的技术文档和支持服务,确保客户在购买和使用过程中获得全面的帮助。更多详情请访问官方网站的链接部分。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    1. 问题:保险丝熔断
    - 解决方案:检查是否存在过载情况,或者电路中是否有短路现象,重新评估并调整电路设计。

    2. 问题:保险丝焊接不良
    - 解决方案:确保焊接温度和时间符合 IEC 60068-2-58 标准的要求,检查焊接工艺是否正确。

    3. 问题:保险丝表面出现裂纹
    - 解决方案:确认是否经历了极端热冲击或机械应力,考虑更换新的保险丝以避免潜在的风险。

    总结和推荐


    综上所述,MGA 系列非复位式保险丝具备卓越的性能和可靠性,尤其适用于需要高安全性和可靠性的应用场合。无论是电源管理、电机驱动还是高压系统,这款保险丝都是最佳选择。强烈推荐 MGA 系列非复位式保险丝,它能够为您的系统提供强大而可靠的保护,帮助您构建更加安全和稳定的电子设备。

3410.0240.01参数

参数
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.23A²S
额定电流 4A
熔断电流 -
额定电压-AC 63V
长*宽*高 3.2mm(长度)*1.55mm(高度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 散装

3410.0240.01厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3410.0240.01数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 3410.0240.01 3410.0240.01数据手册

3410.0240.01封装设计

查看详情并下载
Symbol
Footprint
3D Model
