0034.6975

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: 250V 4.4A²S 100A 慢速熔断 Board Mount (Cartridge Style Excluded) 1A 插件 垂直安装,通孔安装 8.5mm(长度)*8.5mm(高度)
供应商型号: 486-0034.6975TR-ND
供应商: Digi-Key
标准整包数: 750

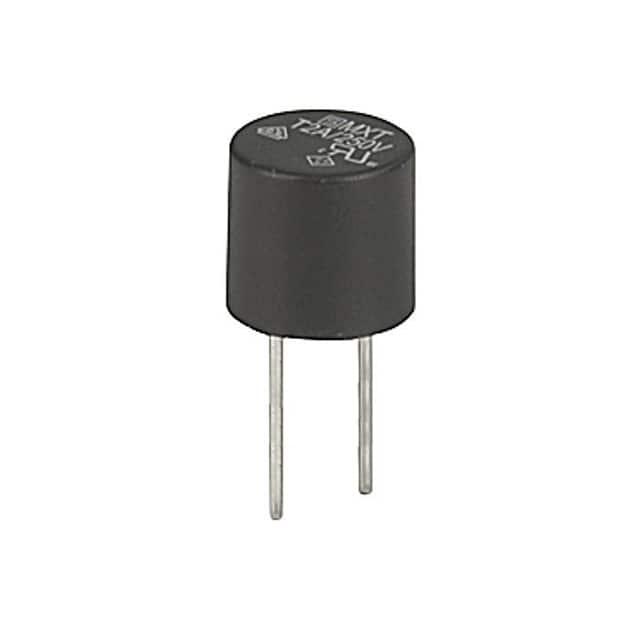

SCHURTER 熔断保险丝 0034.6975

0034.6975概述

    Schurter MXT 250 Miniature Fuses:高可靠性电路保护解决方案

    产品简介


    Schurter MXT 250 系列子微型保险丝是专为在印刷电路板 (PCB) 上直接焊接而设计的高性能保护器件。它们具备时间延时特性 (T型),并提供从 0.8 A 到 10 A 的额定电流选择。这些保险丝适用于电源适配器(如笔记本电脑)、开关模式电源供应器(如电视和 DVD 播放机)中的初级保护。凭借出色的性能和耐用性,它们被广泛应用于各种工业环境中。

    技术参数


    - 额定电压: 250 VAC
    - 额定电流范围: 0.8 A - 10 A
    - 短路分断能力: 100 A
    - 特性: 时间延时 (T型)
    - 安装方式: PCB 贴装,通孔 (THT)
    - 工作温度范围: -40°C 至 85°C
    - 气候类别: 40/085/21,符合 IEC 60068-1
    - 外壳材料: 热塑性塑料,符合 UL 94V-0 标准
    - 终端材料: 锡镀铜
    - 重量: 0.78 克
    - 存储条件: 0°C 至 40°C,最大湿度 70%
    - 焊锡方法: 波峰焊
    - 耐热性: 符合 IEC 60068-2-20 标准
    - 耐振动性: 符合 IEC 60068-2-6 标准
    - 寿命: 1000 小时 @ 0.60 x 额定电流 @ 70°C

    产品特点和优势


    - 高分断能力: 100 A 的短路分断能力确保了在发生故障时能够迅速切断电流。
    - 宽工作温度范围: 能够适应极端的工作环境,从 -40°C 到 85°C。
    - 快速恢复: 时间延时特性使得 MXT 250 在承受过载时具有延时响应的特点,提高了系统的稳定性。
    - 耐用性强: 能承受多次温湿度循环测试和机械冲击测试,满足工业应用的高要求。

    应用案例和使用建议


    - 应用场景: 在笔记本电脑、电视机和 DVD 播放机等设备的电源适配器中提供初级保护。
    - 使用建议: 由于具备良好的延时特性,推荐用于需要防止误操作导致的瞬时过载的应用场合。对于需要长期稳定运行的设备,建议定期进行检查以确保保险丝正常工作。

    兼容性和支持


    - 兼容性: 与各类标准 PCB 安装系统完全兼容,可以方便地进行批量生产装配。
    - 支持服务: SCHURTER 提供全面的技术支持,包括详细的安装指南和产品使用说明书。

    常见问题与解决方案


    - 问题1: 保险丝经常烧毁?
    - 解决方案: 检查是否有持续过载的情况,同时确认是否正确选择了匹配的额定电流。
    - 问题2: 安装过程中保险丝断裂?
    - 解决方案: 检查焊接温度是否过高,确保按照规范的焊接曲线进行焊接。

    总结和推荐


    总体而言,Schurter MXT 250 系列子微型保险丝是一款非常可靠且耐用的电路保护解决方案,特别适合于在严苛环境下工作的设备。其出色的电气特性和宽泛的工作温度范围使其成为电源适配器和开关电源中的理想选择。因此,强烈推荐给需要高性能电路保护解决方案的工程师和设计师们。

0034.6975参数

参数
熔断电流 100A
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 4.4A²S
额定电流 1A
长*宽*高 8.5mm(长度)*8.5mm(高度)
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0034.6975厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0034.6975数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0034.6975 0034.6975数据手册

0034.6975封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ $ 0.6369 ¥ 5.33
1500+ $ 0.5869 ¥ 4.9116
2250+ $ 0.5593 ¥ 4.681
3750+ $ 0.5263 ¥ 4.4045
5250+ $ 0.5055 ¥ 4.2305
7500+ $ 0.4888 ¥ 4.0906
库存: 2250
起订量: 750 增量: 1
交货地:
最小起订量为:750
合计: ¥ 3997.5
