0034.2526

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 玻璃陶瓷保险管, FSM 5x20系列, 10A, 125 V dc, 250V 交流, 5 x 20mm, 熔断速度M
供应商型号: BN-0034.2526
供应商: 海外现货
标准整包数: 1

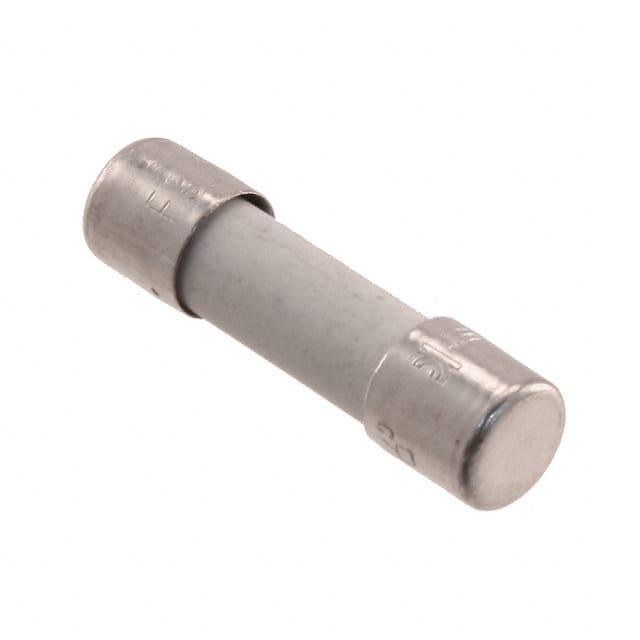

SCHURTER 熔断保险丝 0034.2526

0034.2526概述


    产品简介


    Schurter FSM 5x20 熔断器是一款微型保险丝,尺寸为 5 x 20 毫米,属于中延时型(Medium-Time-Lag M),最大额定电压为 250 VAC。该产品广泛应用于工业环境中,能够提供有效的电路保护,特别适合用于音频视频、信息技术及通信技术设备。

    技术参数


    - 额定电压: 250 VAC(125 VDC)
    - 额定电流: 0.315 A 至 10 A
    - 分断能力: 80 A 至 1000 A
    - 特性: 中延时型(M)
    - 安装方式: 熔断器座/夹子
    - 允许环境温度: -40°C 到 85°C
    - 气候类别: 40/085/21,符合 IEC 60068-1 标准
    - 材料: 玻璃管/陶瓷管、镍镀铜合金端帽
    - 重量: 0.92 克
    - 存储条件: 0°C 到 60°C,最大湿度 70%
    - 额定电压和额定电流: 以清晰标记显示
    - 尺寸: 长度 20 毫米,直径 5.1 毫米(±0.6 毫米)

    产品特点和优势


    1. 低和中等分断能力:能够在多种电流条件下安全有效地切断电路,从而保护设备免受过载和短路的影响。
    2. 广泛的适用温度范围:-40°C 至 85°C 的工作温度范围使其适用于严苛的工业环境。
    3. 符合多项标准和规范:该产品符合 CE、UKCA、RoHS 和 REACH 等标准,确保在欧盟和其他地区的合规性。
    4. 独特的熔断特性:中延时型的特性使得它既能应对瞬时电流冲击,也能适应较长时期的过载情况。

    应用案例和使用建议


    应用案例
    FSM 5x20 熔断器广泛应用于以下场景:
    - 音频视频设备
    - 信息技术设备
    - 通信设备
    - 工业控制和自动化系统
    使用建议
    1. 确保正确选择额定电流:根据设备的实际电流需求选择合适的额定电流。
    2. 合理布置熔断器位置:确保熔断器位于易接近的位置,便于更换和维护。
    3. 定期检查和测试:建议定期检查熔断器的工作状态,避免因长时间运行导致的性能下降。

    兼容性和支持


    Schurter FSM 5x20 熔断器具有良好的兼容性,可以方便地安装在标准的熔断器座中。该产品由 Schurter 提供全面的技术支持和售后服务,用户可以通过官方网站实时查询库存情况和获取技术支持。

    常见问题与解决方案


    1. 问题: 为什么熔断器频繁烧断?
    - 解决方案: 检查电路是否存在过载现象,确认设备负载是否超过熔断器的额定电流。
    2. 问题: 如何正确选择熔断器的额定电流?
    - 解决方案: 根据设备的最大工作电流选择略高的额定电流,确保有足够的余量防止误动作。
    3. 问题: 熔断器如何正确安装?
    - 解决方案: 确保熔断器牢固地插入熔断器座中,并检查连接是否紧密无松动。

    总结和推荐


    总体而言,Schurter FSM 5x20 熔断器是一款设计精良且性能稳定的电路保护产品。它不仅具备出色的分断能力和广泛的应用范围,还符合多项国际标准,保证了产品的可靠性和安全性。因此,我们强烈推荐该产品用于需要高效电路保护的各类设备中。

0034.2526参数

参数
额定电压-AC 250V
额定电压-DC 125V
熔断特性 中速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 430A²S
额定电流 10A
熔断电流 -
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0034.2526厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0034.2526数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0034.2526 0034.2526数据手册

0034.2526封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4719
10+ $ 0.4235
50+ $ 0.3872
100+ $ 0.3509
库存: 498
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 0.47
