3-103-129

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: 32V 32V 0.205A²S 50A 快速熔断 Board Mount (Cartridge Style Excluded) 5A 贴片安装 3.2mm(长度)*1.55mm(高度)
供应商型号: DV-30158539
供应商: 海外现货
标准整包数: 1

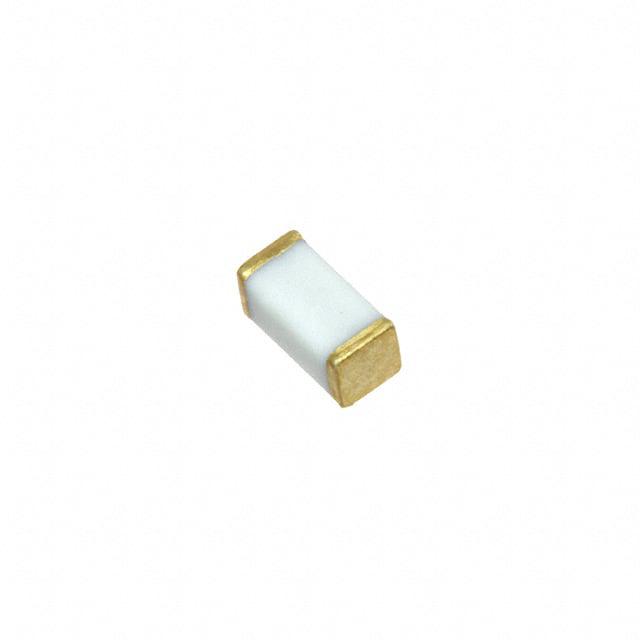

SCHURTER 熔断保险丝 3-103-129

3-103-129概述


    产品简介


    MGA-A系列陶瓷片式熔断器是专为电路保护设计的电子元器件。它采用固态和薄膜技术制造,适用于SMD 1206封装形式。这些熔断器具有超快速动作特性(Super-Quick-Acting FF),能在额定电压下提供高达150 °C的工作温度。其主要功能是在电路发生过载或短路时迅速切断电流,以保护下游设备免受损坏。这些熔断器广泛应用于工业级空间应用、航空电子设备、医疗设备及国防等领域。

    技术参数


    - 额定电压: 32 - 125 VAC,125 VDC
    - 额定电流: 0.2 - 5 A
    - 断流能力: 50 A
    - 特性: 超快速动作(Super-Quick-Acting FF)
    - 安装方式: PCB贴片(SMT)
    - 最高非工作温度: +150°C
    - 适用环境温度: -55°C至125°C
    - 气候类别: 55/125/56(根据IEC 60068-1)
    - 阻燃材料: 陶瓷
    - 端子材料: 金镀镍
    - 重量: 0.03 g
    - 储存条件: 0°C至60°C,最大相对湿度70%
    - 标记: 无标记
    - 焊接方法: 回流焊、波峰焊
    - 湿热试验: 40°C,93% RH,56天(根据IEC 60068-2-78)
    - 热冲击试验: -55°C到+150°C,200次循环(根据IEC 60068-2-14)
    - 使用寿命: 2000小时@0.63 x 额定电流@125°C

    产品特点和优势


    MGA-A系列陶瓷片式熔断器的主要卖点包括:
    - 无锡须和无锡树枝生长: 提高了长期可靠性。
    - 无铅涂层: 符合RoHS标准,环保安全。
    - 类似MIL-PRF 23419的资格认证: 确保军事级别的可靠性和质量。
    - 密封性和坚固性: 防止灰尘和湿气侵入,提升机械耐久性。

    应用案例和使用建议


    该熔断器特别适合应用于需要高度可靠性和严格标准的环境,如航空航天、医疗设备和国防行业。在选择熔断器时,可以根据具体应用需求选择不同额定电流和包装规格的产品。例如,在需要紧凑布局的设计中,可以优先考虑小型封装的熔断器。同时,确保熔断器的工作环境温度不超过其最大工作温度范围,避免由于高温导致性能下降。

    兼容性和支持


    MGA-A系列熔断器具有广泛的兼容性,可与多种电路板和设备无缝集成。此外,制造商Schurter提供了详尽的技术文档和支持服务,包括测试报告、详细的请求渠道和多语言的支持页面,帮助用户进行产品选择和使用。

    常见问题与解决方案


    Q: 熔断器在过载情况下无法正常工作怎么办?
    A: 检查电路是否存在持续性的过载情况,确保熔断器的额定电流与电路的实际需求匹配。
    Q: 如何确定熔断器的额定电流?
    A: 根据电路的最大预期电流确定合适的额定电流,通常建议熔断器的额定电流略高于实际电路的最大电流。
    Q: 如何正确焊接熔断器?
    A: 使用符合规范的焊接方法(如回流焊、波峰焊)并遵循规定的焊接温度曲线,确保熔断器与电路板牢固连接。

    总结和推荐


    综上所述,MGA-A系列陶瓷片式熔断器凭借其出色的性能和可靠性,在电路保护领域展现出显著的优势。对于需要在严苛环境中保持电路稳定运行的应用,如航空航天、医疗设备和国防行业,这款熔断器是一个值得信赖的选择。总体而言,我们强烈推荐使用MGA-A系列熔断器以确保电路的安全和稳定。

3-103-129参数

参数
熔断电流 50A
额定电压-AC 32V
额定电压-DC 32V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.205A²S
额定电流 5A
长*宽*高 3.2mm(长度)*1.55mm(高度)
安装方式 贴片安装
零件状态 在售

3-103-129厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3-103-129数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 3-103-129 3-103-129数据手册

3-103-129封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 2.8232 ¥ 24.0819
25+ $ 2.672 ¥ 22.7918
100+ $ 2.4829 ¥ 21.1792
250+ $ 2.2434 ¥ 19.1366
库存: 186
起订量: 9 增量: 1
交货地:
最小起订量为:5
合计: ¥ 120.4
