8020.5078

产品分类: 熔断保险丝
厂牌: SCHURTER

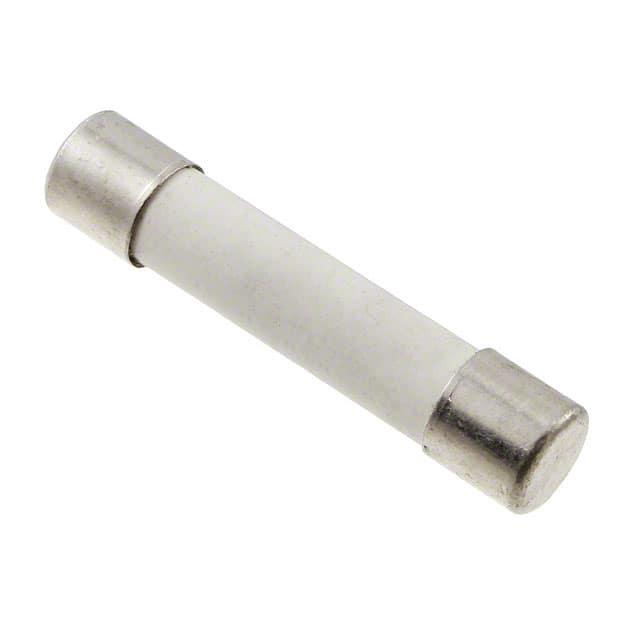

产品描述: Schurter 陶瓷保险管, 10A, 500V 交流, 6.3 x 32mm, 熔断速度F
供应商型号: DV-30090224
供应商: 海外现货
标准整包数: 1

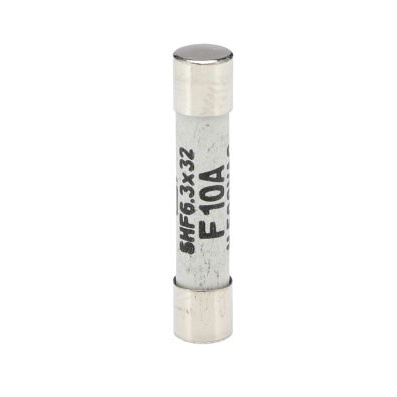

SCHURTER 熔断保险丝 8020.5078

8020.5078概述

    电子元器件产品技术手册:SHF 6.3x32 熔断器

    1. 产品简介


    SHF 6.3x32 熔断器是一款小型但功能强大的保险丝产品,适用于各种高电流应用场合。该产品属于车用保险丝类别,尺寸为 6.3x32 毫米。它的主要功能是在电路出现过载或短路时保护设备不受损害。此款熔断器具有多种额定电流选项(1A 至 32A),额定电压范围为交流 440-500V 和直流 63-500V。其应用领域广泛,涵盖三相应用、直流应用、电源系统、变频器及电力电子装置等。

    2. 技术参数


    - 额定电压: 交流 440-500V,直流 63-500V
    - 额定电流: 1-32A
    - 分断能力: 最大 1500A(交流)至 20kA(直流)
    - 特性: 快速动作型
    - 安装方式: 熔断器座/夹具
    - 允许的工作温度范围: -40°C 至 85°C
    - 气候分类: IEC 60068-1 规定的 40/085/21
    - 管体材料: 陶瓷
    - 端帽材料: 镍镀铜合金
    - 引线材料: 锡镀铜
    - 重量: 2.84 克
    - 储存条件: 0°C 至 60°C,最大相对湿度 70%
    - 时间-电流曲线: 额定电流的 1.0 倍至 4.0 倍之间,最小预燃时间为 1.5 倍至 10.0 倍不等
    - 订单号: 参见详细数据表(链接略)

    3. 产品特点和优势


    - 高额定电压: 支持高达 500VAC/VDC 的额定电压。
    - 高分断能力: 最大可达 1500A(交流)至 20kA(直流),确保对大电流的有效保护。
    - 快速响应: 快速动作型设计,在短时间内切断过载电流,提高安全性。
    - 多型号选择: 提供从 1A 到 32A 多种额定电流版本,满足不同应用需求。
    - 环境适应性强: 在广泛的温度范围内稳定工作,适用性广泛。

    4. 应用案例和使用建议


    - 三相应用: 用于电动机和其他大功率设备的保护。
    - 直流应用: 适用于电池供电系统或直流电源的保护。
    - 电源系统: 保障电源系统的稳定运行。
    - 变频器: 在频率转换过程中提供可靠保护。
    - 电力电子: 在各种复杂的电力电子装置中使用,例如开关电源、逆变器等。
    使用建议:
    - 在选择保险丝时,务必根据具体的应用环境和需求来确定合适的额定电流和电压。
    - 考虑到工作温度和环境湿度的影响,确保保险丝处于适宜的工作条件下。
    - 定期检查保险丝状态,避免因老化而失去保护功能。

    5. 兼容性和支持


    - 兼容性: 该产品可与各种标准熔断器座兼容,便于集成到现有系统中。
    - 制造商支持: Schurter 提供详细的产品文档和技术支持,包括安全认证和合规性信息(如 UL 248-14 和 CSA22.2 No. 248.14)。

    6. 常见问题与解决方案


    - 问题 1: 为什么选择不同规格的保险丝?
    - 解决方案: 根据负载电流大小选择适当额定电流的保险丝,避免误动作或过热。

    - 问题 2: 如何判断保险丝是否需要更换?
    - 解决方案: 当设备频繁跳闸或故障灯亮起时,应及时检查并更换损坏的保险丝。

    7. 总结和推荐


    SHF 6.3x32 熔断器以其高分断能力、快速响应和广泛的适用范围,成为众多高电流应用场合的理想选择。它在多个领域的表现卓越,特别适合需要高效保护的工业和商业环境。因此,强烈推荐该产品给需要高可靠性电路保护的用户。通过其强大的技术规格和广泛的适用性,可以确保系统稳定运行并延长设备使用寿命。

8020.5078参数

参数
熔断 I²t 220A²S
额定电流 10A
熔断电流 -
额定电压-AC 500V
额定电压-DC 400V
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
长*宽*高 31.8mm(长度)*6.35mm(高度)
安装方式 底座安装,标准安装,盒式安装
零件状态 在售
包装方式 散装

8020.5078厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

8020.5078数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 8020.5078 8020.5078数据手册

8020.5078封装设计

查看详情并下载
Symbol
Footprint
3D Model
