8020.0521.PT

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 非自复型引线端接熔断器, 5A, 250V 交流, T熔断速度
供应商型号: 693-8020.0521.PT
供应商: Mouser
标准整包数: 1
SCHURTER 熔断保险丝 8020.0521.PT

8020.0521.PT概述

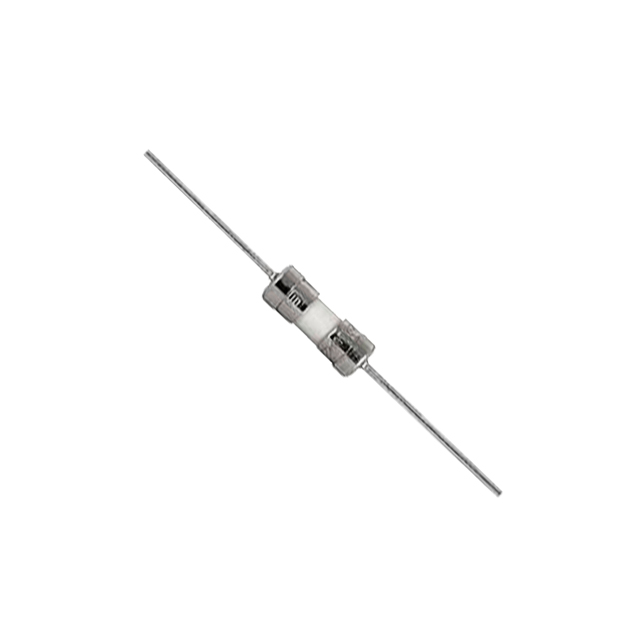

    Schurter SPT 5x20 Pigtail Miniature Fuse

    1. 产品简介


    Schurter SPT 5x20 Pigtail是一款高性能的微型保险丝,设计用于电路保护。其尺寸为5.4 x 22.5 mm,具有时间滞后(Time-Lag T)特性,最大额定电压为250 VAC/300 VDC。这款保险丝主要应用于印刷电路板(PCB)的一次性保护,例如电源适配器(如笔记本电脑电源适配器)、开关模式电源供应(SMPS)装置(如电视机和DVD播放机中的电源模块)等。

    2. 技术参数


    - 额定电压:250 VAC/300 VDC
    - 额定电流:0.5 - 16 A
    - 分断能力:500A - 1500A
    - 特性:时间滞后(Time-Lag T)
    - 适用环境温度:-55°C 到 125°C
    - 气候类别:55/125/21,符合IEC 60068-1标准
    - 材料:
    - 管体:陶瓷
    - 端盖:镀镍铜合金
    - 轴向引线:镀锡铜
    - 重量:1.68 g
    - 存储条件:0°C 至 60°C,相对湿度最大70%
    - 安装方法:波峰焊接
    - 耐热性测试:
    - 焊接方法:波峰焊,235°C / 2秒,符合IEC 60068-2-20标准
    - 耐热冲击:260°C / 5秒,符合IEC 60068-2-20标准

    3. 产品特点和优势


    - 高分断能力:高达1500A的分断能力使其能够有效地保护电路免受过载和短路的损害。
    - 广泛的温度范围:适应从-55°C到125°C的极端环境,适合多种应用场景。
    - 优异的耐热性能:通过高温焊接测试,确保在焊接过程中的稳定性和可靠性。
    - 独特的设计:陶瓷管体和镀镍铜端盖的设计保证了产品的坚固性和耐久性。
    - 认证齐全:符合多种国际标准(如UL、VDE、CCC),确保产品质量和安全。

    4. 应用案例和使用建议


    SPT 5x20 Pigtail保险丝广泛应用于各类电源设备中,例如笔记本电脑电源适配器、电视和DVD播放机的电源模块等。在实际应用中,可根据具体需求选择不同额定电流的产品。例如,在设计开关电源时,可以选择额定电流为1A至3.15A的产品以满足不同的过流保护要求。
    使用建议:
    - 在高负载环境下使用时,建议选用更高额定电流的产品以提供更可靠的保护。
    - 在恶劣环境下使用时,应注意安装和维护,以确保长期稳定的运行。

    5. 兼容性和支持


    SPT 5x20 Pigtail保险丝符合多种国际标准(如IEC、UL、VDE、CCC),可广泛应用于各种类型的设备和系统中。Schurter公司提供了详细的安装指南和技术支持服务,以帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q:如何选择合适的额定电流?
    - A:根据电路的最大工作电流选择合适的额定电流。通常建议选择一个略高于电路最大工作电流的额定电流,以防止频繁跳闸。
    - Q:保险丝出现熔断怎么办?
    - A:首先检查电路是否有短路或过载现象。排除故障后更换新的保险丝即可。
    - Q:如何进行耐热测试?
    - A:按照IEC 60068-2-20标准进行测试,确保在高温环境下产品的稳定性和可靠性。

    7. 总结和推荐


    综上所述,Schurter SPT 5x20 Pigtail微型保险丝凭借其卓越的性能、广泛的适用范围和严格的认证标准,在电子元器件市场中表现出色。我们强烈推荐这款产品给需要高性能电路保护的客户。无论是家用电器还是工业设备,这款保险丝都能为您提供可靠的电路保护。

8020.0521.PT参数

参数
熔断 I²t 250A²S
额定电流 5A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
长*宽*高 11mm(长度)*3.9mm(高度)
安装方式 标准安装,盒式安装,通孔安装
零件状态 在售
包装方式 散装

8020.0521.PT厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

8020.0521.PT数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 8020.0521.PT 8020.0521.PT数据手册

8020.0521.PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
