3410.0037.02

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: 125V 125V 0.18A²S 快速熔断 Board Mount (Cartridge Style Excluded) 3A 1206 贴片安装 3.2mm(长度)*1.55mm(高度)
供应商型号: 693-3410.0037.02
供应商: Mouser
标准整包数: 1

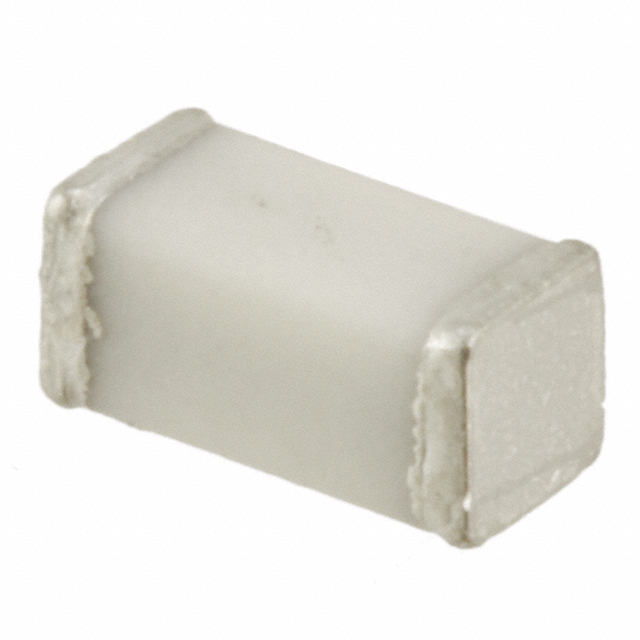

SCHURTER 熔断保险丝 3410.0037.02

3410.0037.02概述

    MGA Fuses 技术手册解析

    产品简介


    MGA系列是来自Schurter公司的高可靠性快熔断保险丝,适用于广泛的工业应用,如医疗设备、海上应用和国防设备。该产品采用固态和薄膜技术制造,具有SMD 1206封装形式,可实现超快速动作(Super-Quick-Acting FF),适用于交流和直流电压环境,最高额定电压为125VAC/125VDC,最大环境温度可达150°C。

    技术参数


    MGA系列的详细技术参数如下:
    - 额定电压:32VAC - 125VAC, 125VDC
    - 额定电流:0.2A - 5A
    - 断流能力:50A(125VAC/125VDC)
    - 特性:超快速动作FF
    - 安装方式:PCB、SMT
    - 允许环境温度:-55°C至150°C
    - 气候分类:符合IEC 60068-1标准的55/150/21
    - 外壳材料:陶瓷
    - 引脚材料:镀锡镍
    - 重量:0.03g
    - 储存条件:0°C至60°C,相对湿度最大70%
    - 焊接方法:回流焊、波峰焊
    - 焊锡耐热性:260°C ±5°C/30秒(根据IPC/JEDEC J-STD-020D,Level 1)

    产品特点和优势


    MGA系列保险丝的独特之处在于其坚固耐用的设计和高断流能力。产品通过实现全密封设计以确保在本质安全的应用中不受污染,同时具备高达300A的断流能力。尺寸小也是其显著的特点之一,使其适合在空间有限的设备中使用。

    应用案例和使用建议


    MGA系列保险丝广泛应用于需要高可靠性和可用性的场合,如医疗设备、海上设备和国防设备。例如,在海上平台或航空航天应用中,产品的高可靠性及极端环境下的稳定性尤为关键。建议在高温环境下使用时应充分考虑散热措施,以避免因过热导致的故障。

    兼容性和支持


    该产品与现有的大多数电子设备兼容,但具体应用需参照设备制造商的指南。Schurter公司提供全面的技术支持和服务,包括产品批准、认证文件以及详细的测试条件说明,确保客户在使用过程中能够获得最佳的支持体验。

    常见问题与解决方案


    常见的问题包括:
    - 焊接过程中出现质量问题
    - 解决方案:严格遵循推荐的焊接曲线,确保焊接过程稳定可控。
    - 在高湿度环境中工作时的性能下降
    - 解决方案:使用防水套件并保持良好的通风,防止湿度过高导致内部电路受损。
    - 长期使用后的老化现象
    - 解决方案:定期检查保险丝的状态,更换已损坏或接近使用寿命的产品。

    总结和推荐


    MGA系列保险丝以其高性能、高可靠性及适中的价格在市场上占据重要地位,尤其适用于需要高可靠性和高稳定性的应用场景。结合Schurter公司的全方位技术支持,使得这一产品成为众多工程师的理想选择。因此,强烈推荐在特定应用场景中选用此系列产品。

3410.0037.02参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.18A²S
额定电流 3A
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
长*宽*高 3.2mm(长度)*1.55mm(高度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3410.0037.02厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3410.0037.02数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 3410.0037.02 3410.0037.02数据手册

3410.0037.02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5075 ¥ 32.6022
50+ $ 2.97 ¥ 27.6062
100+ $ 2.7108 ¥ 25.1969
500+ $ 2.2896 ¥ 21.2818
库存: 260
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.6
直接购买
加入购物车
